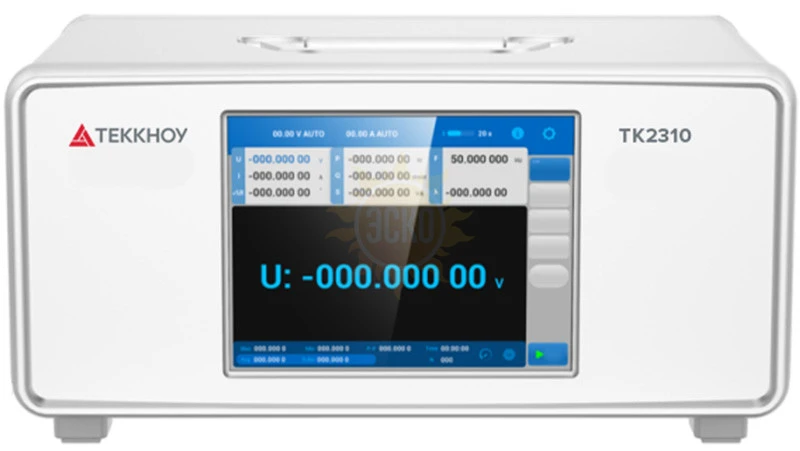

Трехфазный измеритель мощности TK2310(R)
распечатать
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Описание
TK2310 - это эталонный счетчик электроэнергии, который одновременно мо- жет измерять напряжение, ток, частоту, фазу, гармоники и мощность/энергию (активную, реактивную, полную), коэффициент мощности в трехфазных цепях со схемой подключения звездой/треугольником. Погрешность измерения мощности/энергии соответствует классу точности 0,01. Прибор имеет широкий спектр применения, может использоваться в качестве эталона в установках для поверки счетчиков электроэнергии, а также для калибровки/поверки калибраторов/изме рителей электрической мощности.
Особенности
- Диапазон измерения тока от 0,2 мА до 120 А в диапазоне частот 45-65 Гц (400 Гц для модели с индексом R), каждая фаза использует только одну пару клемм, автоматическое переключение диапазонов.
- Минимальный предел измерения тока составляет 0,2 мА.
- Погрешность измерения фазы составляет 0,003°.
- Анализ и отображение гармоник со 2 по 127 и коэффициента нелинейных искажений.
- Канал измерения имеет функцию осциллографа, которая может отображать форму волны и векторную диаграмму измеренной электрической величины в режиме реального времени.
- Полная гальваническая развязка между цепями измерения напряжения и тока.
- Статистический анализ данных: максимальное/минимальное/среднее значение, разность, стандартное отклонение измеряемой величины.
- Функция ввода-вывода импульсного сигнала для тестирования счетчиков электроэнергии.
- Большой ЖК сенсорный экран с удобным и интуитивно понятным управлением.
- Функция самокалибровки минимизирует дрейф преобразования сигнала в АЦП и других цепях и обеспечивает долговременую стабильность измерений.
- Широкий выбор коммуникационных интерфейсов USB, RS232, LAN для удобства автоматизации работы прибора.
Метрологические характеристики
Измерение трехфазного напряжения
|
Диапазон |
Разрешение |
Погрешность измерения (k = 2) (ppm*RD + ppm*RG)1 |
Температурный коэффициент (ppm*RD / °C) @ (15 ~ 30) °C |
|
1 год (23±5)°C |
|||
|
60 В |
10 мкВ |
30 + 20 |
0,25 + 0,25 |
|
120 В |
0,1 мВ |
30 + 20 |
0,25 + 0,25 |
|
240 В |
0,1 мВ |
30 + 20 |
0,25 + 0,25 |
|
480 В |
0,1 мВ |
30 + 20 |
0,25 + 0,25 |
|
Примечание: 1 RD - установленное значение, RG - значение диапазона |
|||
Диапазон измерения: 6 В ~ 528 В, 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение трехфазного тока
|
Диапазон |
Разрешение |
Погрешность измерения на разных частотах (Гц) (k = 2). ( ppm*RD + ppm*RG ) |
Температурный коэффициент (ppm*RD/°C) @(15~30)°C |
||
|
45 ≤ F ≤ 65 |
65 < F ≤ 200 |
200 < F ≤ 400 |
|||
|
5 мА |
120 + 80 |
240 + 160 |
480 + 320 |
5 + 5 |
120 + 80 |
|
10 мA |
60 + 40 |
120 + 80 |
240 + 160 |
3 + 3 |
60 + 40 |
|
20 мA |
60 + 40 |
120 + 80 |
240 + 160 |
0,75 + 0,75 |
60 + 40 |
|
50 мA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
30 + 20 |
|
100 мA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
30 + 20 |
|
200 мA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
30 + 20 |
|
500 мA |
0,1 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
1 A |
1 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
2 A |
1 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
5 A |
1 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
10 A |
10 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
20 A |
10 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
50 A |
10 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
|
100 A |
100 мкA |
30 + 20 |
60 + 40 |
120 + 80 |
0,25 + 0,25 |
Диапазон измерения тока: 0,2 мА ~ 120 A, 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение частоты/фазы
|
Тип измерений |
TK2310 |
TK2310R |
||
|
Частота |
Диапазон измерений |
45 Гц ~ 65 Гц |
45 Гц ~ 400 Гц |
|
|
Минимальное разрешение |
0,000 01 Гц |
0,000 01 Гц |
||
|
Погрешность измерений (k=2) |
0,005%*RD |
0,005%*RD |
||
|
Фаза |
Диапазон измерений |
0 ~ 360°(I ≥ 50 мА) |
0 ~ 360° (I ≥ 50 мА) |
|
|
Минимальное разрешение |
0,000 1° |
0,000 1° |
||
|
Погрешность измерений (k=2) |
45 Гц ≤ F ≤ 65 Гц |
0,003° |
0,003° |
|
|
65 Гц < F ≤ 200 Гц |
—— |
0,01° |
||
|
200 Гц < F ≤ 400 Гц |
—— |
0,02° |
||
Измерение мощности/энергии
|
Диапазон напряжения |
Диапазон тока |
Коэффициент мощности |
Погрешность измерений на разных частотах (Гц) (k=2) |
||
|
45 ≤ F ≤ 65 |
65 < F ≤ 200 |
200 < F ≤ 400 |
|||
|
30 В ≤ U ≤ 480 В |
50 мA ≤ I ≤ 120 A |
0,5 L~1~0,5 C |
0.01%*RD |
0,02%*RD |
0,04%*RD |
|
10 мA ≤ I < 50 мA |
1 |
0.01%*RD |
0,03%*RD |
0,08%*RD |
|
|
0,5 L~1~0,5 C |
0.02%*RD |
||||
|
3 мA ≤ I < 10 мA |
1 |
0.02%*RD |
- |
- |
|
|
0,5 L~1~0,5 C |
0.04%*RD |
- |
- |
||
|
0,2 мA ≤ I < 3 мA |
1 |
0,02 % *RD×3 мA / I |
- |
- |
|
Основные технические характеристики
|
Питание |
AC (220 ± 22) В, (50 ± 2) Гц |
|
Максимальная потребляемая мощность |
60 ВА |
|
Время прогрева |
30 минут |
|
Условия эксплуатации |
Рабочая температура: 5 °C ~ 45 °C Температура хранения: -10 °C ~ 55 °C Рабочая влажность: < 80 % @ 30 °C, < 70 % @ 40 °C , < 40 % @ 50 °C Влажность при хранении: (20 % ~ 80 %) R·H, без конденсации |
|
Высота над уровнем моря |
< 3000 м |
|
Вес |
около 9,1 кг |
|
Интерфейсы связи |
USB, LAN, RS232 |
|
Размеры |
390мм (Ш) × 271 мм (Г) × 195 мм (В) |
- Диапазон измерения мощности / энергии / комбинация диапазонов напряжения и тока
- Диапазон измерения коэффициента мощности: -1.000 000…0.000 000…1.000 000
- Импульсный выход: 6 Гц - 60 кГц
- Импульсный вход: ≤ 200 кГц, напряжение: 0…3,3 В … 24 В
