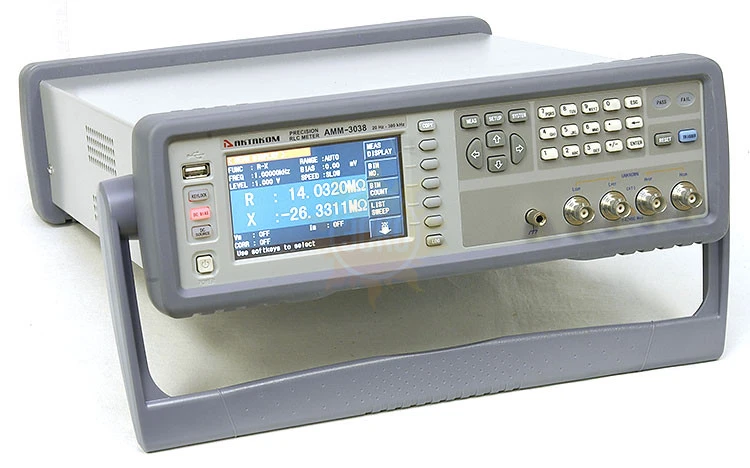

АММ-3038 Анализатор компонентов

Артикул: 46303802
Частота тест-сигнала (нижний предел)
20 Гц
Частота тест-сигнала (верхний предел)
300 кГц
Количество фиксированных тестовых частот
не указано
Базовая погрешность измерения RLC
0,05%
Измерение сопротивления (R) (нижний предел)
10 мкОм
Измерение сопротивления (R) (верхний предел)
100 МОм
Измерение сопротивления (R) (разрешение)
не указано
Измерение индуктивности (L) (нижний предел)
10 пГн
Измерение индуктивности (L) (верхний предел)
100 кГн
Измерение индуктивности (L) (разрешение)
не указано
Измерение емкости (С) (нижний предел)
10 фФ
Измерение емкости (С) (верхний предел)
10 Ф
Измерение емкости (С) (разрешение)
не указано
Измерение тангенса угла диэлектрических потерь (D) (нижний предел)
0,00001
Измерение тангенса угла диэлектрических потерь (D) (верхний предел)
9,99999
Измерение добротности (Q) (нижний предел)
0,00001
Измерение добротности (Q) (верхний предел)
99999,9
Измерение фазового сдвига (θ)
-180° ... +180°
Измерение сопротивления постоянному току (DCR)
Есть
Измерение проводимости (нижний предел)
10 пСм
Измерение проводимости (верхний предел)
100 См
Измерение проводимости (разрешение)
не указано
на удалённом складе 2 шт.
370 152
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор Актаком в России

Назначение анализатора компонентов АММ-3038

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью АММ-3038, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее. Прибор имеет встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК.

Характеристики АММ-3038 — анализатор компонентов

Характеристика Значение
Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров 0,05%
Частотные характеристикитестового сигнала Тестовая частота 20 Гц...300 кГц
Наилучшее разрешение 10 мГц. Отображение 4 разряда
Точность установки 0,01%
AC уровень Напряжение тестового сигнала 10 мВ...2 Вскз
Наилучшее разрешение 100 мкВ. Отображение 3 разряда
Точность установки 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
Ток тестового сигнала 100 мкА...20 мА
Наилучшее разрешение 1 мкА. Отображение 3 разряда
Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC Напряжение / ток 0 В ...±5 В / 0 мА ...±50 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
ISO ON используется при тестированиииндуктивности и трансформаторов
Выходной импеданс АС ISO ON 100 Ом
ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый
Тестируемые параметры трансформаторов DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс
Время измерения (без учета времени изменения значения на дисплее) Быстрое: 13 мс
Среднее: 67 мс
Медленное: 187 мс
Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Δ% -999,999%...999,999%
Базовая точность измерения LCR параметров 0,05%
Схема замещения Последовательная, параллельная
Выбор диапазона Ручной, автоматический
Режим запуска Внутренний, ручной, внешний, по шине
Усреднение 1...255
Калибровка Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции ΔABC, Δ%
Установка задержки 0...999, наилучшее разрешение 100 мкс
Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек
Выход PASS/FAIL на передней панели
LED индикатор
Список свипирования 10 точек
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения
Внутренняя память 100 ячеек для файлов установок LCRZ
201 результат измерения
Внешняя USB память GIF файлы. Файлы установок LCRZ
Интерфейсы I/O (ввод/вывод) HANDLER (сортировщик) на передней панели
ПК USB, RS232C, GPIB (опция), LAN
Память USB host на передней панели
Управление источником смещения Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А
Опция. Устанавливается либо DCI интерфейс либо GPIB
Дисплей цветной ЖК 4,3" TFT
Рабочая температура/влажность  0°С-40°С, ≤90%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность 80 ВА
Габаритные размеры 280 х 88 х 370 мм (без хольстера)369 х 108 х 408 мм (без хольстера)
Вес Около 5 кг

Комплектация АММ-3038 — анализатор компонентов

Наименование Количество
1. Анализатор компонентов АММ-3038 1
2. Адаптер с щупами Кельвина АСА-3012 или АСА-3026 1
3. Адаптер для прямого подключения компонентов АСА-3048 с двумя парами дополнительных сменных контактных пружин 1
4. Калибровочная пластина 1
5. Сетевой кабель 1
6. Предохранитель Т2АL 250 В 2
7. Руководство по эксплуатации 1
8. Упаковочная тара 1
