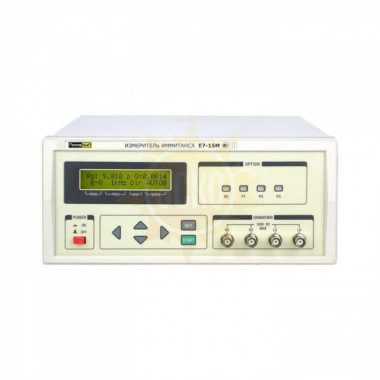

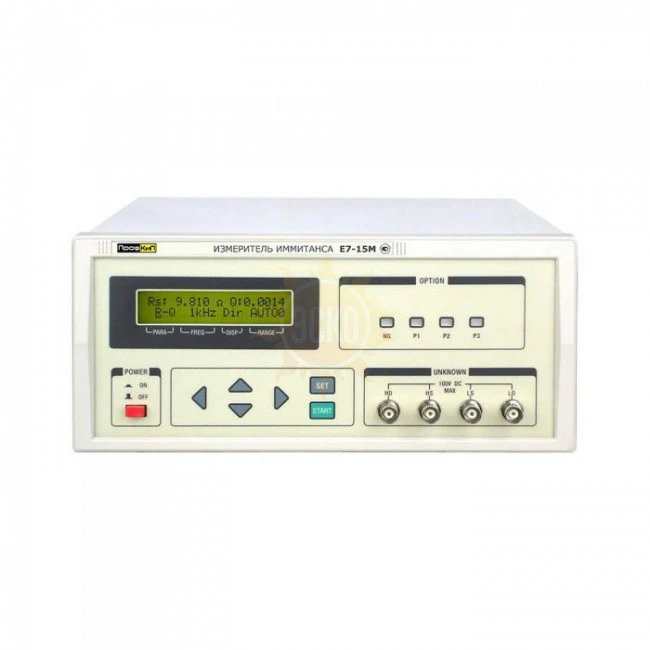

Измеритель иммитанса ПрофКиП Е7-15М
распечатать
55479-13
до 11.11.2018
Описание ПрофКиП Е7-15М
Назначение измерителя иммитанса ПрофКиП Е7-15М
Измеритель иммитанса ПрофКиП Е7-15М предназначен для измерения иммитансных параметров электрорадиоэлементов в лабораторных, цеховых условиях, ремонтных мастерских. Области применения измерителя иммитанса ПрофКиП Е7-15М: входной и производственный контроль параметров конденсаторов, резисторов, катушек индуктивности, трансформаторов, реле и т.д., исследование иммитансов различных конструктивных элементов - трансформаторов, экранов, переключателей, измерение с помощью датчиков разных физических величин - влажности, давления, концентрации растворов, линейных размеров и т.д.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-15М
▪ Измеряемые параметры: L /Q, C /D, R /Q
▪ Дисплей основного и вспомогательного параметров, 5 разрядов
▪ Базовая погрешность: 0.3%
▪ Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц
▪ Программная компенсация начальной емкости и сопротивления (кх /хх)
▪ Режим относительных измерений
▪ Эквивалентные схемы: параллельная /последовательная
▪ Сортировка компонентов (компаратор на 4 ячейки)
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-15М
| Параметры | Значения |
| Сопротивление (Z, R) | до 1 ГОм с максимальным разрешением 0.1 мОм |
| Емкость (C) | до 10 мФ с максимальным разрешением 0.1 пФ |
| Индуктивность (L) | до 10 кГн с максимальным разрешением 0.1 мкГн |
| Добротность (Q) | 0.0001 … 9999 |
| Тангенс угла потерь (D) | 0.0001 … 9999 |
| Базовая погрешность | ±0.3% |
| Скорость измерения | 3 изм/с |
| Тест-сигнал | |
| Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц |
| Уровень тест-сигнала | 0.3 В скз |
| Функции | |
| Режим индикации измерений | Абсолютное значение, дельта измерение, дельта измерение в % |
| Режим сортировки компонентов | 4 ячейки |
| Дисплей | ЖКИ, 5 разрядов на основной шкале, 4 разряда на дополнительной шкале |
Общие данные измерителя иммитанса ПрофКиП Е7-15М
▪ Условия эксплуатации: 10°С … 50°С, относительная влажность до 85%
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 274х110х260 мм
▪ Вес: 2.5 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-15М
| Наименование | Количество |
| Измеритель иммитанса ПрофКиП Е7-15М | 1 шт. |
| Тестовый кабель | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
