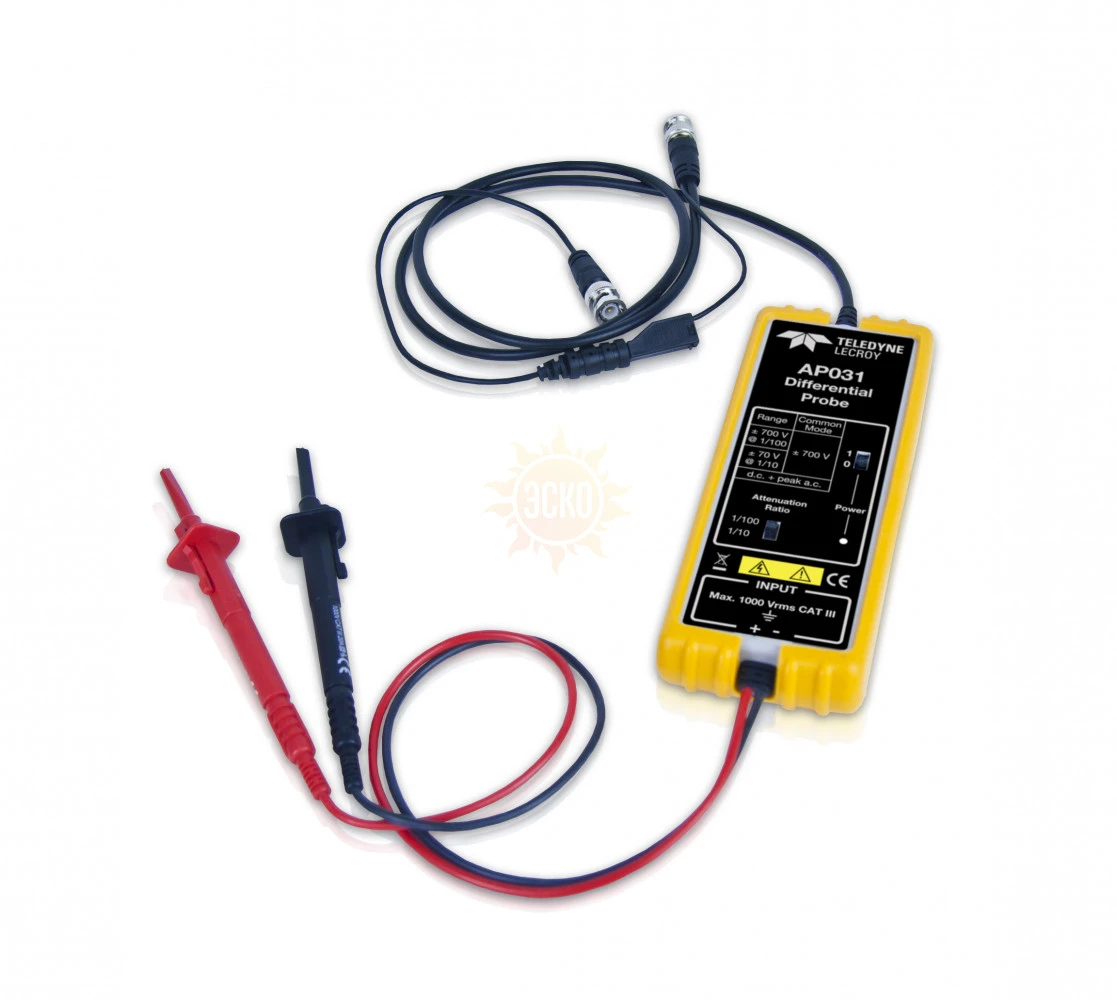

Пробник AP031

AP031 является недорогим, активным дифференциальным пробником с батарейным питанием, предназначенным для измерения высокого напряжения. Методы дифференциальных измерений обеспечивают измерение в двух точках схемы без «привязки» к заземлению. Это позволяет заземлить осциллограф без развязывающих трансформаторов или использования опто-электрического преобразователя.

Особенности

•  Безопасные измерения в системах с «плавающей землей»
• Диапазон рабочих частот 15 МГц
• Входное напряжение 700 В (макс.)
• Совместимы со всеми осциллографами имеющими вход BNC (импеданс 1 МОм)
• Погрешность на низких частотах ±1 %

Спецификации AP031

•  Коэф. ослабления ÷10 / ÷100
• Полоса пропускания 15 МГц
• Входное сопротивление 4 МОм
• Uвх в дифференц. режиме ± 70 В / ± 700 В пост. + перем. (пик)
• Uвх в обычном режиме (несим.) ± 700 В пост. + перем. (пик)
• Ослабление синфазных сигналов 86 дБ на f= 50 Гц, 56 дБ на f= 200 кГц
• Источник питания: 4 шт. × 1,5 В AA
