Промышленный интерфейс PIF для ИК-камер Optris серий PI и Xi

распечатать описание в PDF

Промышленный интерфейс PIF для ИК-камер Optris серий PI и Xi

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

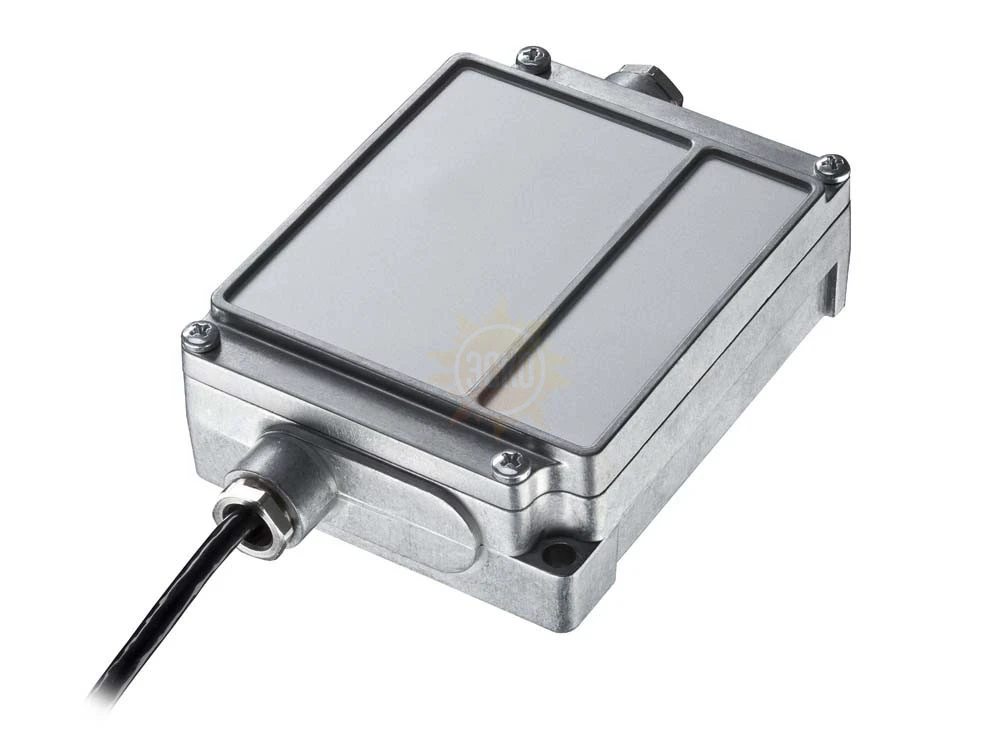

Для использования камеры в промышленных условиях доступен промышленный интерфейс процесса с гальванической развязкой 500 В пер. тока (среднеквадратическое значение) между камерой PI/Xi и величинами технологического процесса. Промышленный интерфейс представляет собой модуль с возможностью подключения цепей технологического процесса, со степенью защиты от воздействия факторов окружающей среды IP65. В комплекте с промышленным интерфейсом идет кабель длиной 5 м (стандартный), 10 или 20 м (опционально), имеющий стандартное или высокотемпературное исполнение и обеспечивающий подключение камеры при интеграции в технологический процесс.

Особенности

Для Инфракрасные камеры OPTRIS серии Xi и Инфракрасные камеры OPTRIS серии Pi

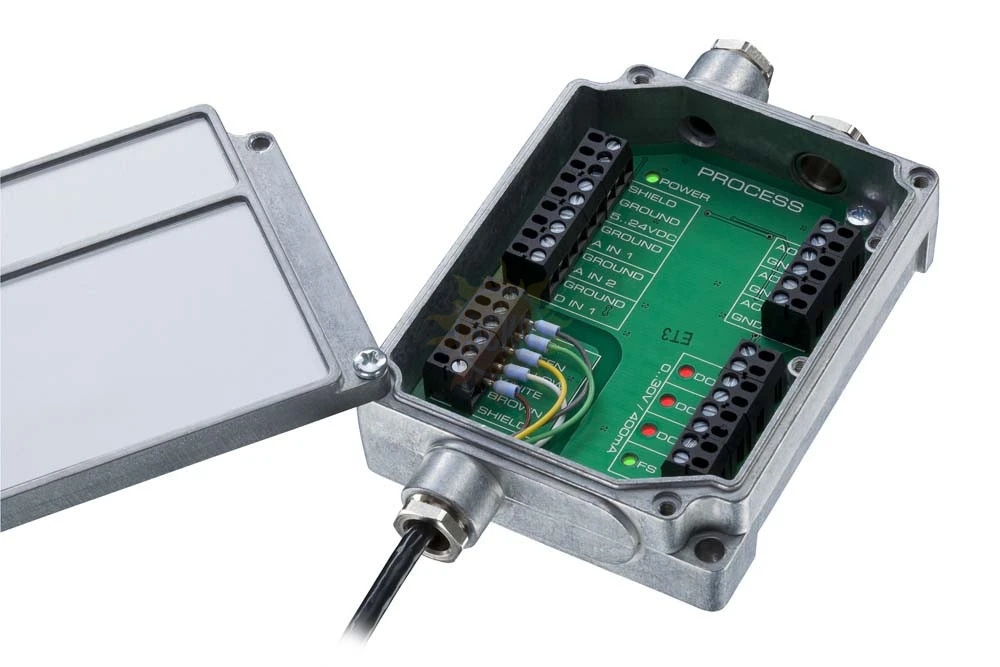

3х выхода (аналоговых/сигнализации), 2х входа аналоговых, 1х вход цифровой, 3х реле сигнализации;
Отдельный релейный выход для защиты от сбоев;
Постоянный контроль за состоянием ИК-камеры, соединительных кабелей, ПО PIX Connect;
Изолированное напряжение переменного тока 500 ВRMS между камерой и техпроцессом;

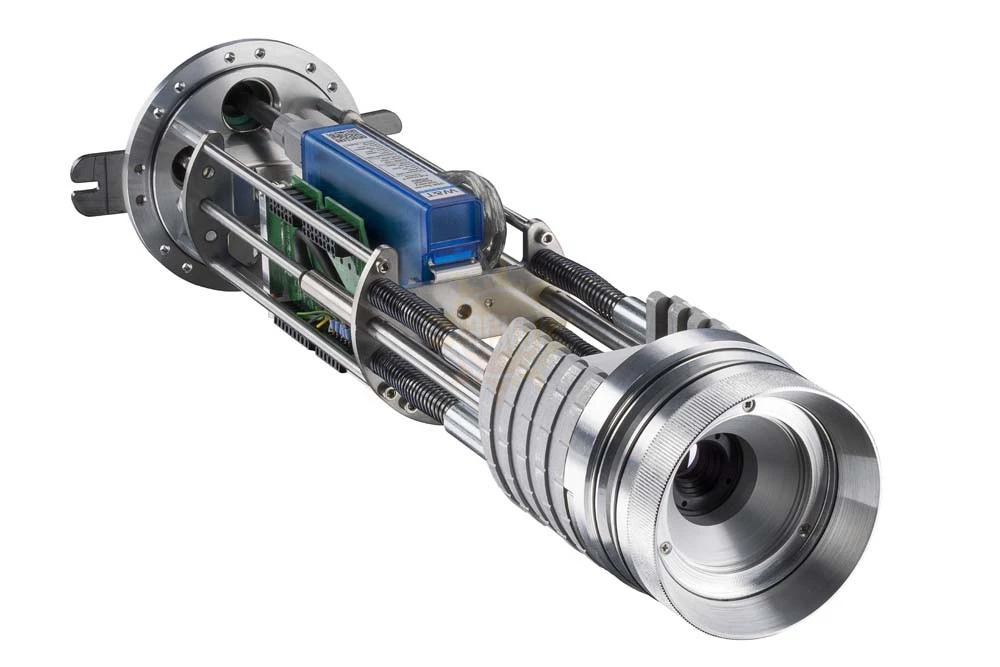

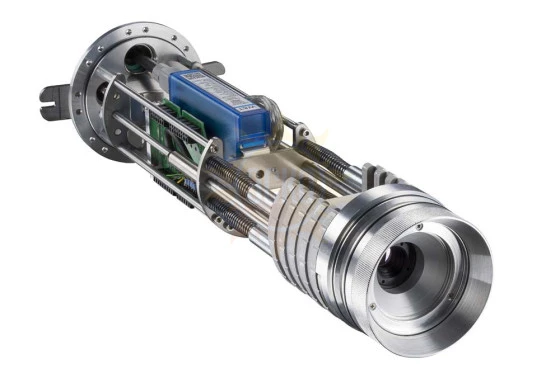

Возможность установки в Защитный кожух с охлаждением и в Защитный кожух с охлаждением (в расширенную версию) без наружного корпуса.

Эксплуатационные характеристики

Параметр	Значение
Класс защиты	IP 65 (NEMA-4)
Температура эксплуатации	– 30…85 °С
Температура хранения	– 30…85 °С
Относительная влажность	10…95 %, без конденсата
Вибрация	IEC 60068-2-6 / - 64
Ударные нагрузки	IEC 60068-2-27 (25G и 50G)
Вес	610 г (c кабелем 5 м)
Длина кабеля	5 м (стандартный) 10 м и 20 м (опциональный)

Электрические характеристики

Параметр	Значение
Электропитание	5 – 24 В пост. тока
LED индикация	2 зеленых для обозначения электропитания и отказоустойчивости/ 3 красных для обозначения аварийной сигнализации
Гальваническая развязка	500 В_RMS переменное напряжение между ИК-камерой и техпроцессом
Выходы	3х аналоговых/сигнализации 3х реле сигнализации¹⁾
Входы	2х аналоговых 1х цифровой
Диапазоны	0/4-20 mA (для аналоговых выходов 1 – 3) 0 – 30 V / 400 mA (для выходов реле 1 – 3) 0 – 10 V (для аналоговых входов 1 – 2) 24 V (для цифрового входа)

¹⁾ Активны, если аналоговые выходы 1, 2 или 3 запрограммированы как выходы аварийной сигнализации

Программируемые функции

Параметр	Значение
Аналоговые входы	Настройка коэффициента излучения Компенсация температуры окружающей среды Референсная (эталонная) температура Незаданное значение Управление флагом Запуск снимков, запуск регистрации, запуск линейного сканирования, запуск захвата события Сброс удержания макс./мин. значения
Цифровой вход	Управление флагом Запуск снимков, запуск регистрации, запуск линейного сканирования, запуск захвата события Сброс удержания макс./мин. значения
Аналоговые выходы	Основная область измерения Область измерения Внутренняя температура Статус флага Сигнализация Синхронизация кадров Отказоустойчивость Внешняя связь Центральный пиксель (прямой выход)*
