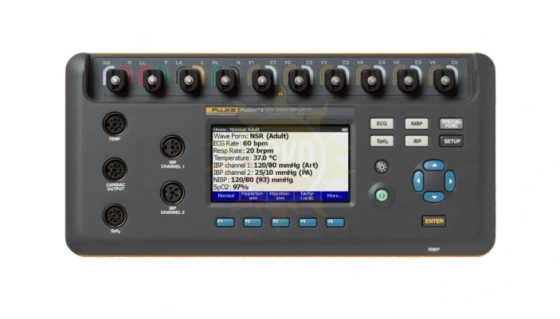

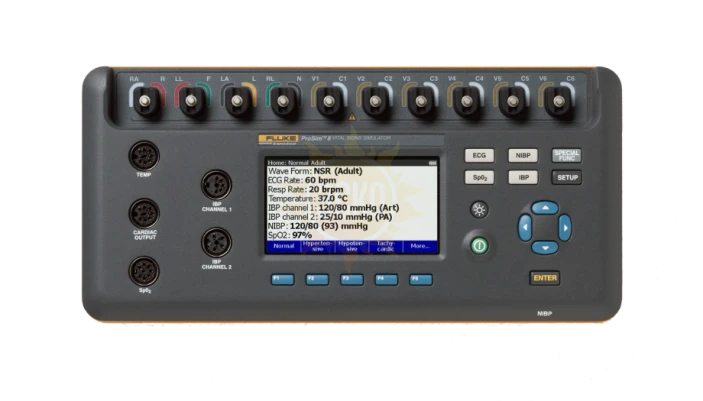

Генератор сигналов пациента Fluke ProSim 8

Воспроизведение испытательных сигналов специальной формы

Частоты воспроизводимых прямоугольных импульсов

0,125 Гц; 2,0 Гц; 2,5 Гц

Набор частот пульсовой волны

30 уд/мин; 60 уд/мин с длительностью импульса 60 мс

Частоты синусоидального сигнала

0,05 Гц; 0,5 Гц; 1 Гц; 2 Гц; 5 Гц; 10 Гц; 25 Гц; 30 Гц; 40 Гц; 50 Гц; 60 Гц; 100 Гц; 150 Гц

Частоты треугольных импульсов

0,125 Гц; 2,0 Гц; 2,5 Гц

Воспроизведение импульсов для тестирования регистрации R-зубца

Форма импульса регистрации R-зубца

треугольные импульсы

Набор частот треугольных импульсов

30, 60, 80, 120, 200, 250 имп/мин

Диапазон длительностей импульса

от 20 мс до 200 мс с шагом 10 мс

от 8 мс до 20 мс с шагом 2 мс

Погрешность длительности импульса

±(1% от установленного +1 мс)

Погрешности воспроизведения тестовых импульсов

Погрешность частоты тестового импульса

±1%

Погрешность воспроизведения амплитуды тестового импульса

±(2% от установленного + 0,05 мВ)

Воспроизведение сигнала нормального синусового ритма

Диапазон воспроизводимых частот сердечных сокращений

от 10 уд/мин до 360 уд/мин с шагом 1 уд/мин

Диапазон амплитуд сигналов

от 0,05 мВ до 0,5 мВ с шагом 0,05 мВ

от 0,5 мВ до 5 мВ с шагом 0,25 мВ

Отклонение интервала ST

Диапазон отклонения амплитуды интервала ST

от -0,8 мВ до 0,8 мВ с шагом 0,1 мВ;

дополнительные значения: -0,05 мВ; +0,05 мВ

Воспроизведение сигнала кардиостимулятора

Воспроизводимые амплитуды сигнала кардиостимулятора

от 0 мВ до 20 мВ с шагом 2 мВ

50 мВ; 100 мВ; 200 мВ; 500 мВ; 700 м

Воспроизводимые длительности сигнала

кардиостимулятора

0,1 мс; 0,2 мс; 0,5 мс; 1 мс; 2 мс

Погрешность воспроизведения амплитуды сигнала

±10%

Погрешность воспроизведения длительности сигнала

±5%

Воспроизведение сигнала инвазивного кровяного давления

Воспроизводимые значения статического давления

от -10 мм.рт.ст до 300 мм.рт.ст с шагом 1 мм.рт.ст

Погрешность воспроизведения сигнала инвазивного давления

±(1% от установленного+1 мм.рт.ст)

Чувствительность совместимых датчиков

5 мкВ/В/мм.рт.ст или 40 мкВ/В/мм.рт.ст

Воспроизведение сигнала неинвазивного кровяного давления

Диапазон измерения встроенного манометра

от 10 мм.рт.ст до 400 мм.рт.ст с разрешением 0,1 мм.рт.ст

Погрешность измерения встроенного манометра

±(0,5% от показаний + 0,5 мм.рт.ст)

Диапазон воспроизведения давления

от 20 мм.рт.ст до 400 мм.рт.ст с шагом 1 мм.рт.ст

Воспроизведение пульса

2 мм.рт.ст максимум для манжеты 500 мл

Объем смещаемого воздуха

1,25 мл

Тестирование утечки

Диапазон давлений в манжете

от 20 мм.рт.ст до 400 мм.рт.ст

Диапазон времени измерения

от 30 с до 300 с с шагом 30 с

Рабочий диапазон скоростей утечек

от 0 мм.рт.ст/мин до 200 мм.рт.ст/мин

Воспроизведение реографического сигнала

Набор воспроизводимых значений частоты дыхания

от 15 вд/мин до 150 вд/мин с шагом 1 вд/мин; 0 вд/мин

Погрешность воспроизведения частоты дыхания

±2 % от установленного

Диапазон воспроизводимых сопротивлений изолинии

от 500 Ом до 2000 Ом с шагом 500 Ом

Воспроизводимые значения амплитуды реографического сигнала

от 0, 00 Ом до 1, 00 Ом с шагом 0,05 Ом

от 1 Ом до 5 Ом с шагом 0,25 Ом

Воспроизведение сатурации кислорода

Диапазон измерения сатурации кислорода

от 30% до 100% с шагом 1%

Погрешность воспроизведения сатурации кислорода с R-кривыми производителя

±(1% + погрешность измерения тестируемого прибора)

Погрешность воспроизведения сатурации

кислорода с R-кривыми Fluke Biomedical

±(3% + погрешность измерения тестируемого прибора), для уровня SpO2 от 91% до 100%

±(5% + погрешность измерения тестируемого прибора), для уровня SpO2 от 81% до 90%

±(7% + погрешность измерения тестируемого прибора), для уровня SpO2 от 71% до 80%

Воспроизведение температурного сигнала

Набор температур воспроизводимого сигнала

от 3 °C до 42 °C с шагом 0,5 °C

Совместимость с датчиками

YSI 400/700

Погрешность воспроизведения температурного сигнала

±0,4 °C

Параметры питания

Время работы от аккумулятора

9 часов

Напряжение питания

от 100 В до 240 В

Частота питания

50/60 Гц

Физические параметры

Вес

1,87 кг

Размеры

14,5 см × 30,6 см × 8,6 см
