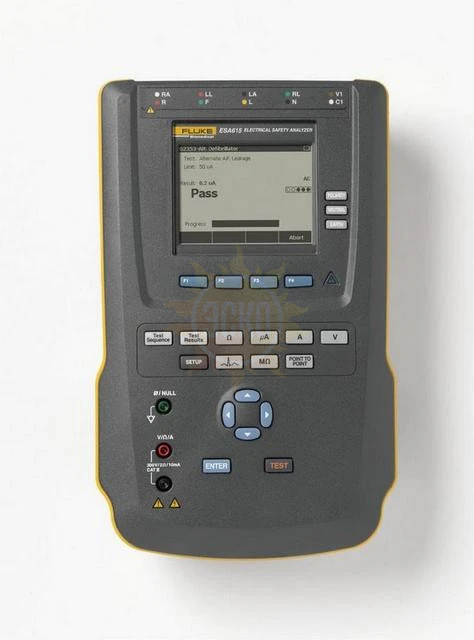

Описание Анализатор электробезопасности ESA 615
ESA 615 представляет новое поколение приборов для проведения быстрого и автоматизированного тестирования электробезопасности медицинского оборудования. Высокая точность измерений и количество функций в совокупности с мобильностью обеспечивает очень большой диапазон применения.
Особенности:
ESA 615 совмещает функции генератора сигналов ЭКГ, мультиметра и анализатора электробезопасности, кроме того, прибор можно заказать вместе с программным обеспечением для автоматизации процесса тестирования, ускоряющим и облегчающим работу инженера. ESA615 обладает способностью ускоренного проведения автоматизированных испытаний медицинского оборудования по электробезопасности с помощью предварительно заданных шаблонов в соответствии со следующими стандартами: IEC 62353, IEC 60601-1 (вторая и третья редакция).
Характеристики Анализатор электробезопасности ESA 615
| Параметры | Значения | |
|---|---|---|
| Измерение напряжения переменного тока | Диапазоны напряжения сети переменного тока |
от 90 В до 132 В
от 180 В до 264 В |
| Доступный диапазон (максимальное) напряжение для тестирования | от 0 В до 300 В | |
| Погрешность измерения | ±(2% от показаний + 0,2 В) | |
| Виды измерений |
напряжение в сети
напряжение между двумя точками |
|
|
Измерение сопротивления
заземления |
Принцип действия | две клеммы |
| Тестовый ток | >200 мА | |
| Диапазон измерения | от 0 Ом до 2 Ом | |
| Погрешность измерения | ±(2% от показаний + 0,015 Ом) | |
| Тесты сопротивления |
тест заземления
сопротивление между точками |
|
| Измерение тока питания | Режимы | переменный ток |
| Диапазон | от 0 А до 20 А | |
| Погрешность | ±(5% от показаний + большее из (2 отсчета или 0,2 А)) | |
| Цикл испытательной нагрузки | От 15 A до 20 A, 5 мин. Вкл./5 мин. Выкл. | |
| От 10 A до 15 A, 7 мин. Вкл./3 мин. Выкл. | ||
| От 0 A до 10 A непрерывно | ||
| Измерение тока утечки | Режимы | постоянный ток (DC) + переменный ток (AC) |
| только постоянный ток | ||
| только переменный ток | ||
| Коэффициент пика нагрузки | ≤3 | |
| Диапазоны | от 0 мкА до 199,99 мкА | |
| от 200 мкА до 1999 мкА | ||
| от 2 мА до 10 мА | ||
| Погрешность измерения в зависимости от частоты | от постоянного тока до 1 кГц: ± (1% от показаний + большее из (1 мкА или 1 минимального порядка)) | |
| от 1 кГц до 100 кГц: ± (2% от показаний + большее из (1 мкА или 1 минимального порядка)) | ||
| от 1 кГц до 5 кГц (ток больше 1,6 мА): ± (4% от показаний + большее из (1 мкА или 1 минимального порядка)) | ||
| от постоянного тока до 1 кГц: ±(5% от показаний + большее из (1 мкА или 1 минимального порядка)) | ||
|
Точность для изоляции, основная рабочая часть, альтернативная рабочая часть и тесты токов утечки оборудования для всех диапазонов:
— при 120 В переменного тока +(2.5 мкА или 1 минимального порядка, в зависимости от того, что больше); — при 230 В переменного тока дополнительного ± 3.0 % и + (2.5 мкА или 1 минимального порядка, в зависимости от того, что больше); — для тестов токов утечки для альтернативного оборудования, альтернативной рабочей части и основной рабочей части значения тока утечки компенсируются сетью электроснабжения согласно IEC 62353. Поэтому точность, указанная для других токов утечки в данном случае не приемлема. |
||
| Тесты токов утечки | Провод заземления (заземление) | |
| Корпус (кожух) | ||
| Провод на заземление (пациента) | ||
| Провод на провод (Дополнительный ток в цепи пациента) | ||
| Изоляция провода (Ток утечки сети электроснабжения на рабочую часть аппарата) | ||
| Основное оборудование | ||
| Основная рабочая часть | ||
| Альтернативное оборудование | ||
| Альтернативная рабочая часть | ||
| От точки к точке | ||
Комплектация Анализатор электробезопасности ESA 615
| № | Наименование | Количество |
|---|---|---|
| 1. | Анализатор электробезопасности Fluke ESA615-02-EUR | 1 |
| 2. | Сетевой кабель | 1 |
| 3. | Комплект измерительных принадлежностей | 1 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | Методика поверки | 1 |
