Видеопирометр Optris CTvideo 3M
распечатать
(при температуре окружающего воздуха (23±5)°C
-20 °C ... 85 °C (электронный блок)
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Особенности
- Диапазон измерений температуры: 50...1800 °С
- Спектральный диапазон: 2,3 мкм
- Время отклика: 1 мс
- Условия эксплуатации: до 70 °С без дополнительного охлаждения

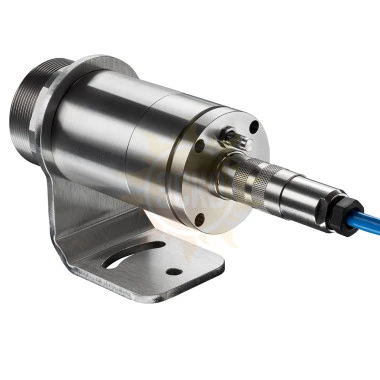

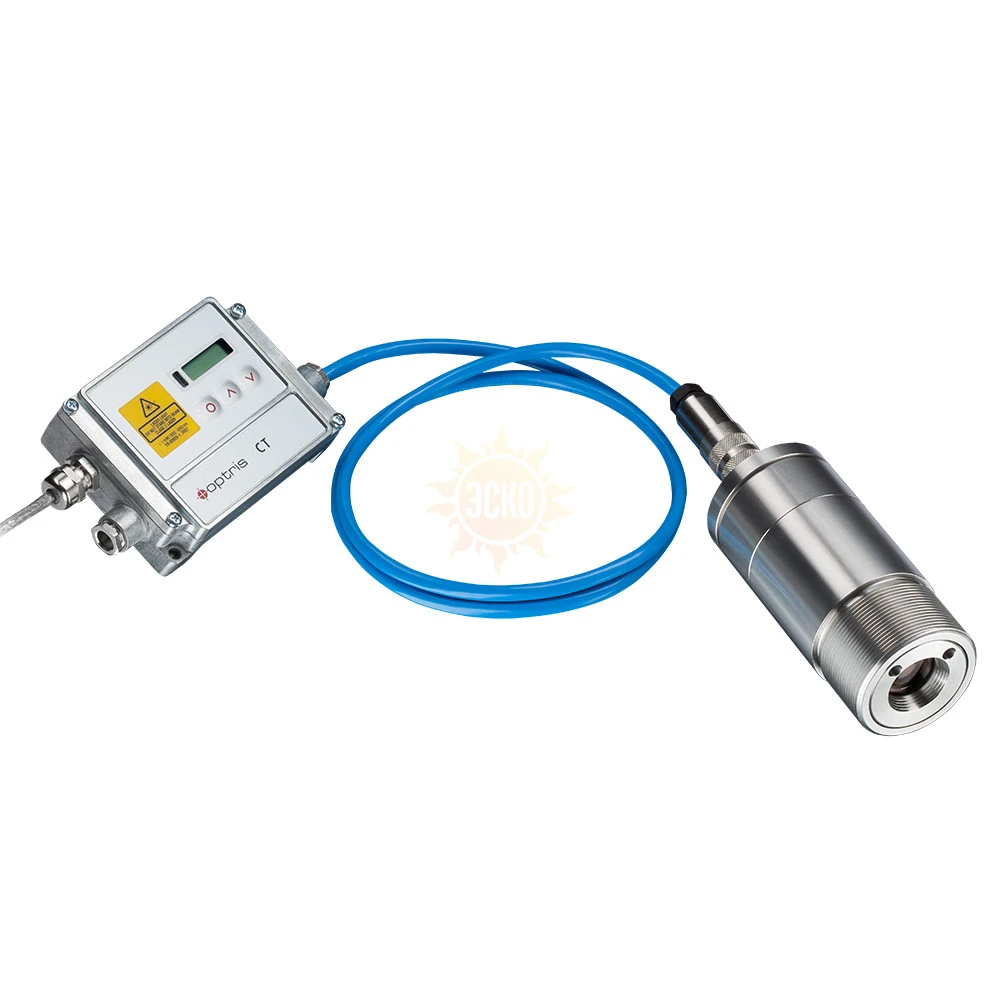

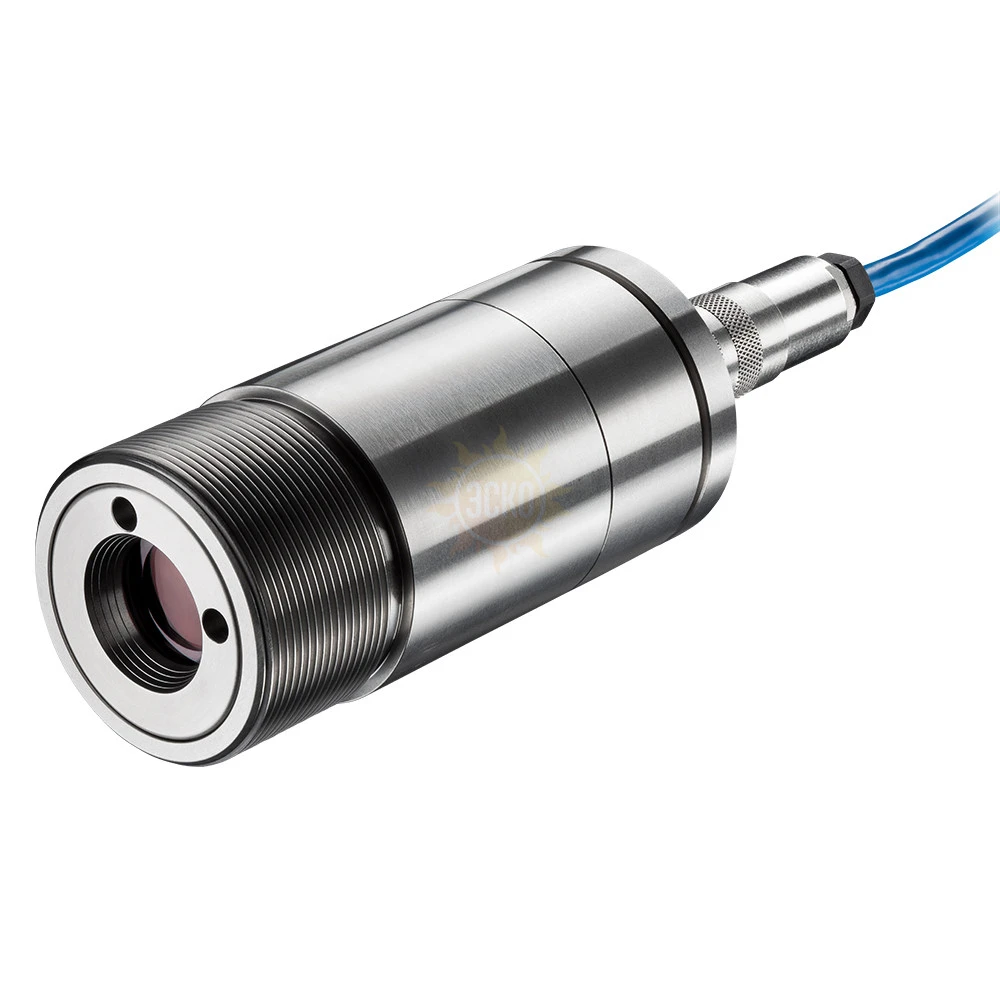

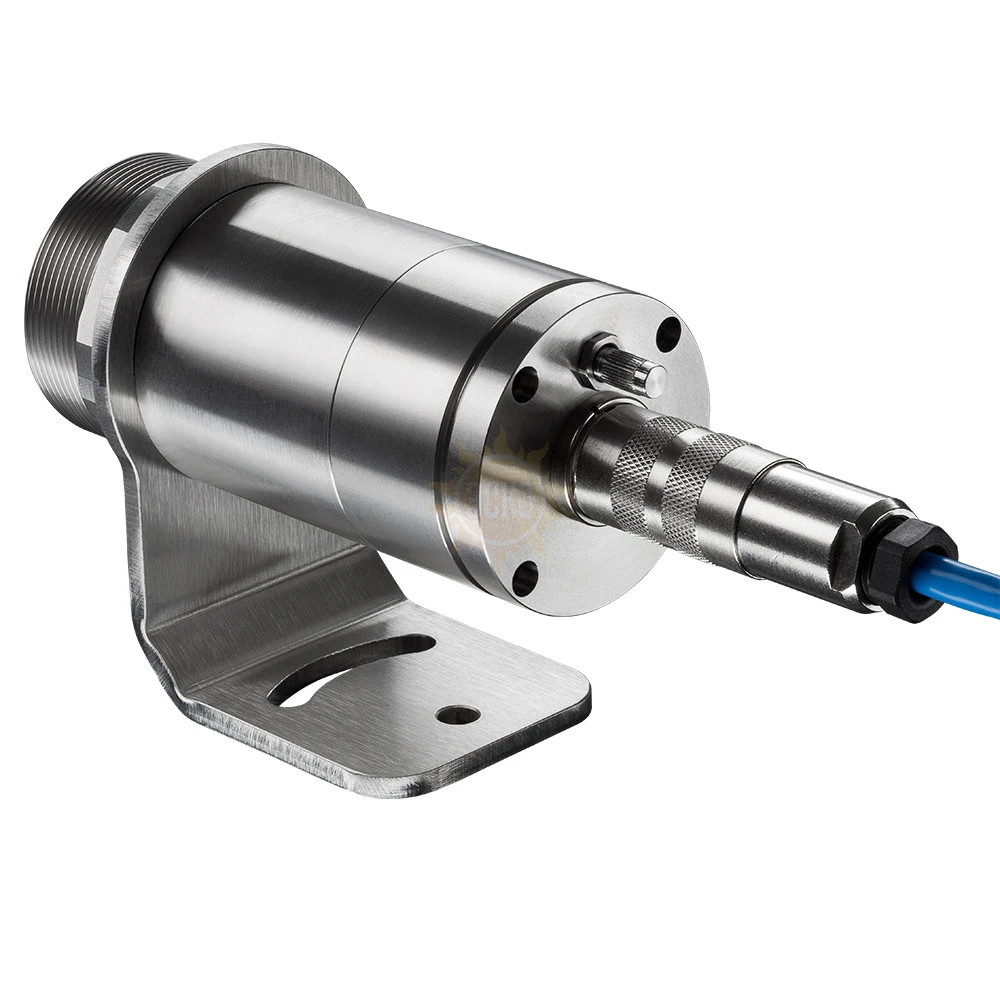

- Оптический датчик и отдельный блок электроники с кнопками управления и дисплеем
- Крестообразный двухлучевой лазерный прицел и видеомодуль
- Vario-оптика с бесступенчатой фокусировкой
- Интерфейсы (доп. опция): USB 2.0, Ethernet

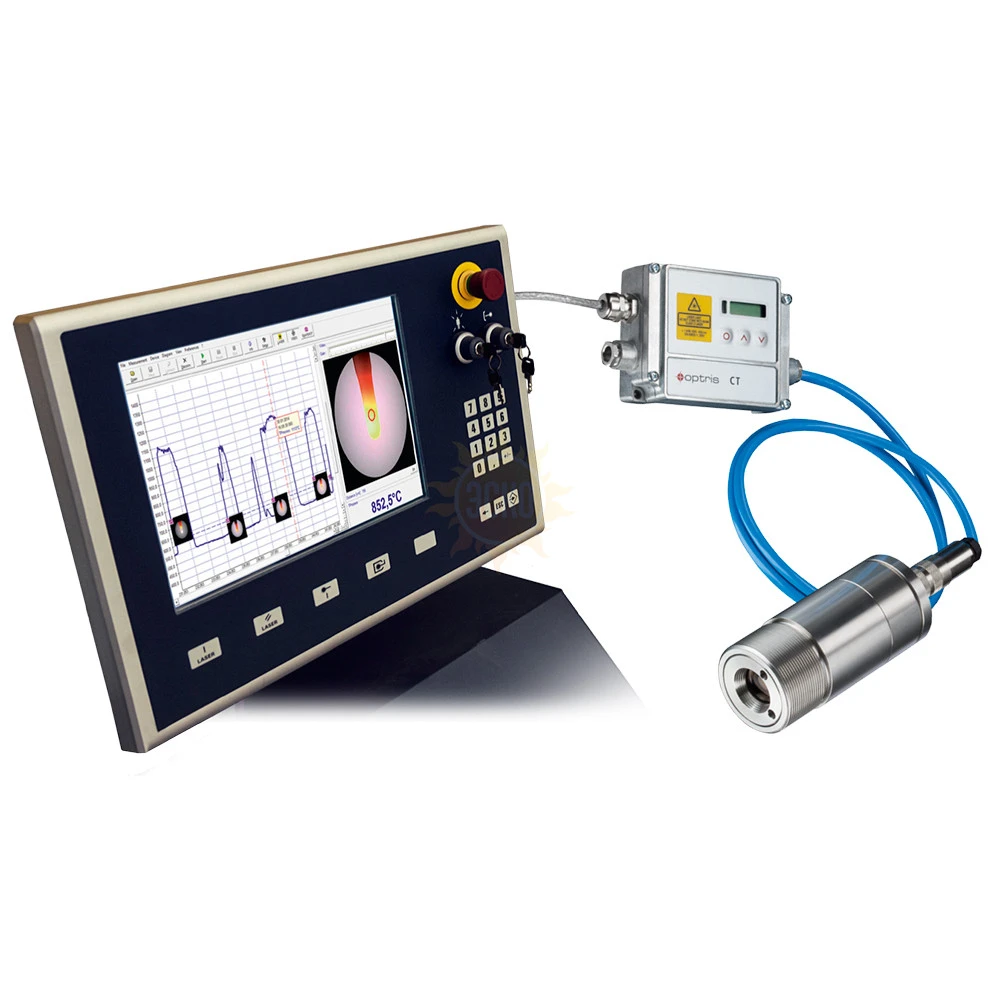

Видеопирометр CTvideo 3M обладает триггерной функцией, которая позволяет делать автоматические моментальные снимки зависимости температуры от времени. Вследствие этого автоматически появляются изображения в режиме реального времени для точного анализа измерений температуры и документирования процесса измерения.
Благодаря инновационной оптике Vario возможна бесступенчатая фокусировка, начиная с расстояния измерения от 90 мм. Таким образом, можно точно измерять температуру очень мелких объектов размером от 0,5 мм.
Совместно с крестообразным лазерным прицелом дополнительную помощь при измерении оказывает встроенный видеомодуль. Эта особенность пирометра гарантирует надёжное и точное наведение на измеряемый объект как в труднодоступных областях, так и в случаях, когда объект измерения нагрет до такой степени, что не виден лазерный прицел.
Области применения
Видеопирометр CTvideo 3M предназначен для измерений температуры поверхностей металлов и композитных материалов. CTvideo 3M имеет нижний предел измерения от 50°С, что делает возможным использовать его в технологических процессах при холодной термообработке материалов.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Метрологические характеристики | |||
| Диапазон измерений | 50 ... 400 °C (3ML) 100 ... 600 °C (3MH) 150 ... 1000 °C (3MH1) 200 ... 1500 °C (3MH2) 250 ... 1800 °C (3MH3) |
||
| Спектральный диапазон | 2,3 мкм | ||
| Оптическое разрешение (90 %) | 60:1 (3ML) 100:1 (3MH) 300:1 (3MH1–3MH3). |
||
| Пределы допускаемой основной погрешности | ±0,3 % Тизм., но не менее +2 °С (при температуре окружающего воздуха (23±5)°C |
||
| Сходимость измерений | ±0,1 % Тизм., но не менее 1 °C | ||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90 %) | 1 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Входные/выходные сигналы, интерфейс | |||
| Аналоговый выход | 0/4 – 20 мА, 0-5/10 В, термопары J, K | ||
| Выходное сопротивление | вых. мА max. 500 Ом (для 8-36 В DC) вых. мВ мин. 100 кОм нагрузки термопара 20 Ом |
||
| Выход сигнализации | 24 В / 50 мА (открытый коллектор) | ||
| Выходной видеосигнал | цифровой (USB 2.0), 640 x 480 пикс., FOV 3,1° x 2,4° |
||
| Интерфейс связи (опция) | USB 2.0, Ethernet | ||
| Эксплуатационные характеристики | |||
| Электропитание | 8…36 В пост. тока | ||
| Потребление тока | max. 160 mA | ||
| Длина кабеля | 3 м (типовой), 5 м, 10 м, 100 м USB для Ethernet: от 5 м до 100 м |
||
| Лазерный прицел | 635 нм, 1 мВт, ВКЛ/ВЫКЛ. через электронный блок или ПО. | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха | от –20 °C до 70 °C (вкл. лазером до 50 °С) (оптич. датчик), -20 °C ... 85 °C (электронный блок) |
||
| Температура хранения | от –40 °C до 85 °C | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | МЭК 68-2-6: 3G, 11-200 Гц по любой из осей | ||
| Ударостойкость | МЭК 68-2-27: 50G, 11 мс по любой из осей | ||
| Габаритные размеры | Ø 49,8 мм × 106,5 мм | ||
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | ||
