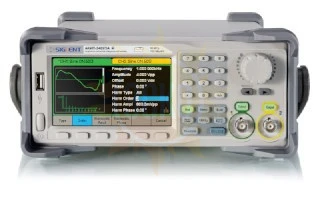

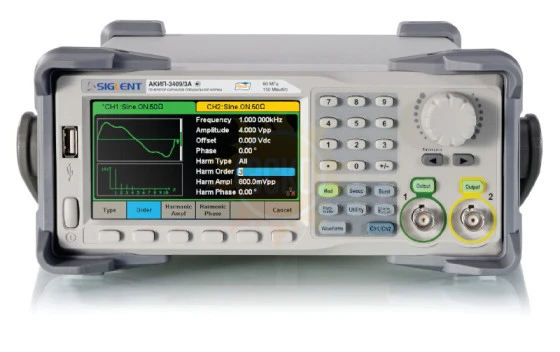

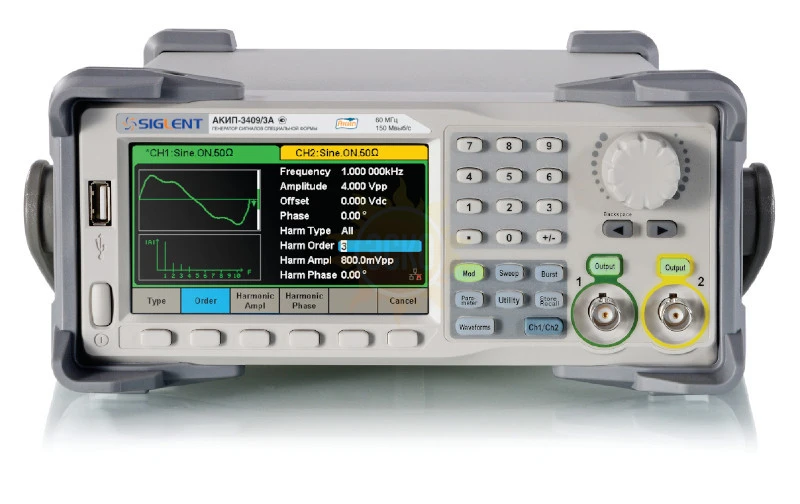

Генератор сигналов АКИП-3409/2А

распечатать описание в PDF

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

30 МГц

Виды модуляции

АМн, ЧМн, ФМн, ШИМ, АМ, ЧМ, ФМ

ГКЧ

да

Интерфейс

USB, LAN, опция – GPIB

50 730 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

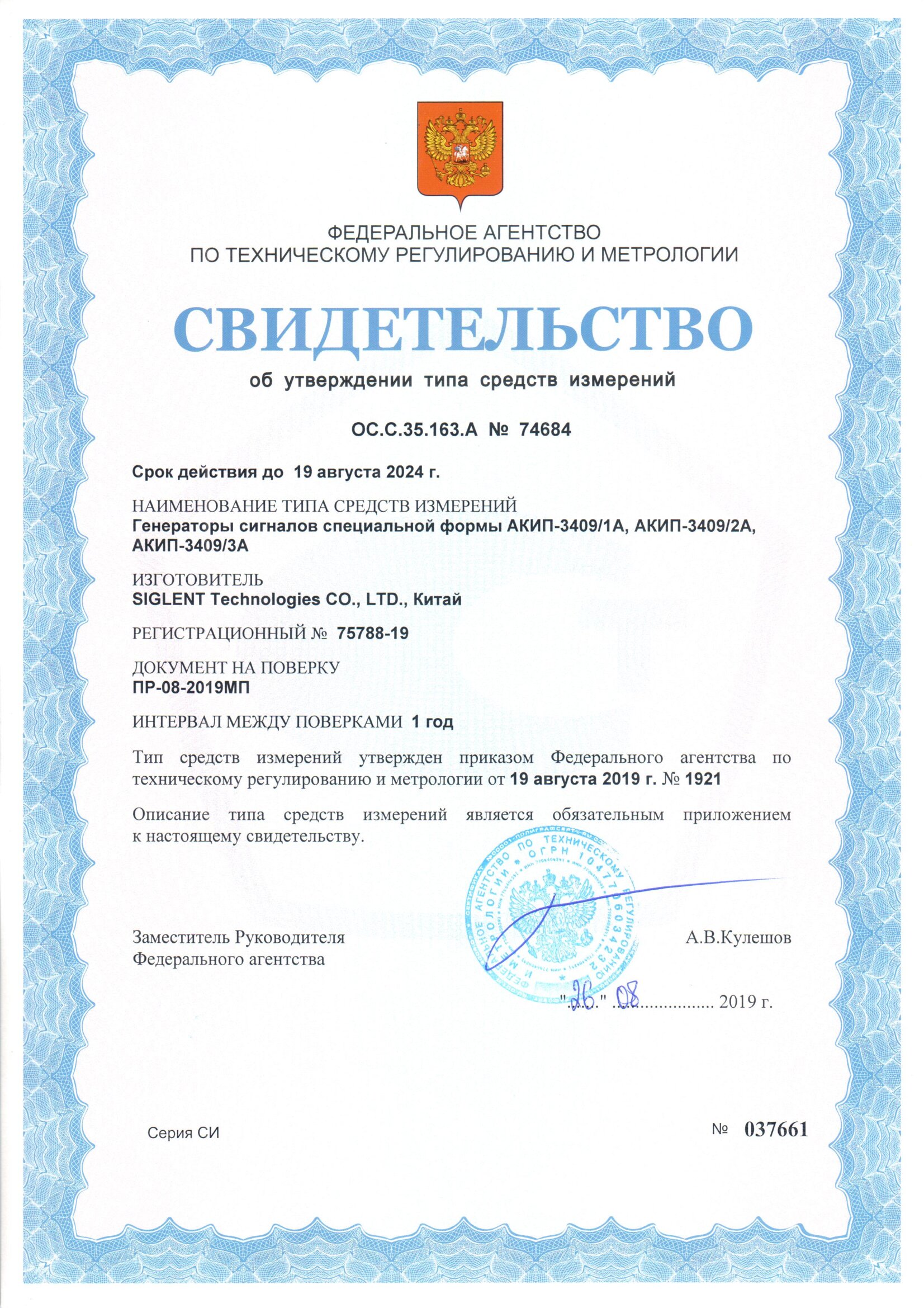

Госреестр 75788-19
до 19.08.2024

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-3409/2А

2 канала (два независимых выхода);
Диапазон частот (синус): 1 мкГц – 30 МГц;
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 14 бит;
Частота дискретизации 150 МГц;
Память 16 тысяч точек;
Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
Внутренний опорный генератор: ±2,5*10^-5 (опция: ±2×10^-7);
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
Режим формирования сигнала произвольной формы до 6 МГц;
Широкий набор встроенных сигналов произвольной формы: 196 видов;
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
Режим: ГКЧ (свипирование), формирование пакета (Burst);
Формирование выходного сигнала путем задания гармоник (10 максимум);
Режим комбинирования формы выходных сигналов по двум каналам;
Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
Частотомер: 100 мГц - 200 МГц;
Интерфейс USB и LAN (ДУ, программирование), опция GPIB;
ПО для формирования сигналов СПФ (EasyWave);
Цветной графический дисплей (диагональ 11 см, 480х272).

Характеристики АКИП-3409/2А

Параметры	Значение
Количество каналов	2
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	30 МГц
Опорный генератор (погрешность установки частоты)	±2,5E-5 (опция ±2E-7)
Выходной уровень (минимум)	2 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	16 кБ
Виды модуляции	АМ, ЧМ, ФМ, ШИМ, АМн, ЧМн, ФМн
ГКЧ	Да
BURST Пакетный режим	Да
Экран (см, разрешение)	ЖК, 480х272, 11 см
Особенности	Два независимых выхода. Использование технологий EasyPulse и прямого цифрового синтеза (DDS). Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 6 МГц, дискретизация до 150 МГц (196 видов). ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.
Интерфейс	USB, LAN, Опция - GPIB
