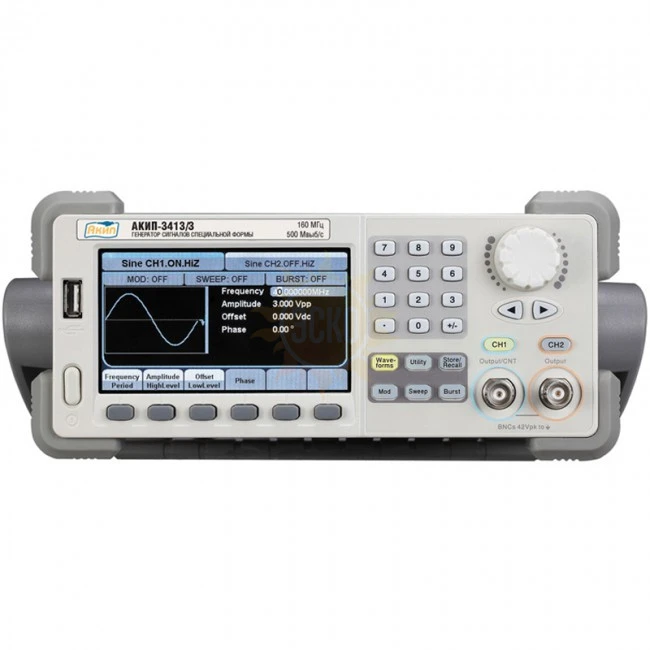

Генератор сигналов АКИП 3413/2

распечатать описание в PDF

Артикул: АКИП-3413/2

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

120 МГц

Виды модуляции

АМн, ЧМн, ШИМ, АМ, ЧМ, ФМ

Интерфейс

GPIB, USB

99 954 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП 3413/2

2 канала (два независимых выхода)
Диапазон частот (синус): 1 мкГц – 80 МГц (АКИП-3413/1), 1 мкГц – 120 МГц (АКИП-3413/2), 1 мкГц – 160 МГц (АКИП-3413/3); для меандра до 50 МГц (в зависимости от модели)
Разрешение по частоте 1 мкГц
Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16 кБ (Канал 1), 512 кБ (Канал 2)
Использование прямого цифрового синтеза (DDS)
Внутренний опорный генератор: ±2×10-6 (опция: ±2×10-7)
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
Режим формирования сигнала произвольной формы до 40 МГц
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции
Частотомер: 100 мГц - 200 МГц
Интерфейс USB (ДУ, программирование), опция GPIB и LAN
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический дисплей (диаг. 11 см, 480×272)
Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)

Характеристики АКИП 3413/2

Параметр	Значение
Количество каналов	2
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	120 МГц
Опорный генератор (погрешность установки частоты)	±2×10^-6 \| опция ±2×10^-7
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	512 кБ
Виды модуляции	АМ \| ЧМ \| ФМ \| Амн \| ЧМн \| ШИМ
ГКЧ	Да
BURST Пакетный режим	Да
Экран (см, разрешение)	ЖК \| 480х272 \| 11 см
Особенности	Два независимых выхода. Каналы генератора имеют «плавающие» выходы, что позволяет прикладывать сигнал генератора, не имея ограничений относительно распределения потенциалов, существующих в тестируемом устройстве. Прямой цифровой синтез (DDS). Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 30 МГц, дискретизация до 500 МГц . ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.
Интерфейс	USB \| Опция - GPIB
