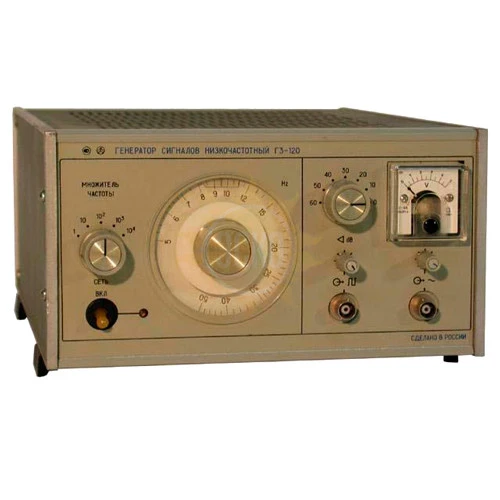

Г3-120 - генератор сигналов

распечатать описание в PDF

Артикул: 821769

Количество каналов

Частотный диапазон ОТ

5 Гц

Частотный диапазон ДО

500 кГц

Амплитуда

5 В (600 Ом)

Особенности

В приборе имеется эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы.

29 555 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание Г3-120

Малогабаритный портативный RС-генератор Г3-120 с плавной установкой частоты в пределах каждого из пяти поддиапазонов для жестких условий эксплуатации.

Частота генератора Г3-120 может быть синхронизирована внешним сигналом произвольной формы. Жесткие условия эксплуатации. Возможность питания от источника постоянного тока.

Параметр	Значение
Диапазон частот	5 Гц - 500 кГц (5 поддиапазонов)
Пределы допускаемой основной погрешности частоты	±(3+30/f)%
Пределы допускаемой основной погрешности выходного напряжения	±6 (20 Гц - 500 кГц)% ±10 (5 - 20 Гц)%
Коэффициент гармоник	0,3 (20 - 200 Гц)% 0,1 (200 Гц - 20 кГц)% 0,5 (2О - 200 кГц)% 1(200 - 500 кГц)
Нестабильность частоты	±210-3 f до 200 кГц; 510-3 f до 500 кГц (за 15 мин); 2*10-2 f (за 3 ч)
Параметры сигнала прямоугольной формы	амплитуда: 5 В (600 Ом), скважность: 2, длительность фронта и среза: 50 нс
Потребляемая мощность, В*А	при питании от сети переменного тока: 40 ВА, при питании от, источника постоянного тока (с преобразователем): 50 ВА
Питание	220±22 В, 50±О,5 Гц или 220±11 В, 400± +28 -12Гц
Масса генератора	5 кг
Масса преобразователя	2 кг
Габариты генератора	232х134х323 мм
Габариты преобразователя	191х106х147 мм
