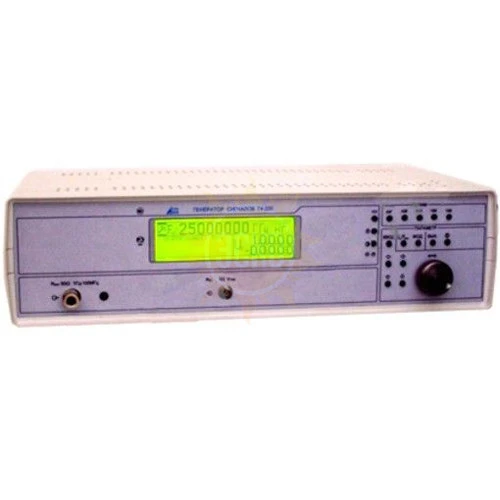

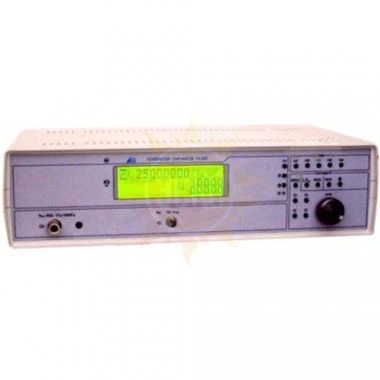

Генератор сигналов Г4-220

распечатать описание в PDF

Артикул: 321333

Количество каналов

Частотный диапазон ОТ

10 МГц

Частотный диапазон ДО

2,5 ГГц

Виды модуляции

АМ, ЧМ, ФМ, ИМ

Интерфейс

RS-232

762 696 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Госреестр 44010-10
до 18.03.2025

Межповерочный интервал 1 год

Описание генератора сигналов Г4-220:

Генератор сигналов Г4-220 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.

Работа генератора сигналов Г4-220 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Генератор сигналов Г4-220 обеспечивает работу в следующих режимах:

НК - режим немодулированных колебаний;
АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.

Предусмотрено управление генератором через встроенный интерфейс RS-232.

Параметр	Значение
Рабочий диапазон несущей частоты	10 МГц – 2,5 ГГц
Шаг установки несущей частоты	от 0,01 Гц до 100 Гц
Основная погрешность установки несущей частоты	не более 5×10^-6
Максимальный уровень выходного сигнала на нагрузке 50 Ом	не менее 20 мВт
Глубина регулировки выходного сигнала	100 дБ
Основная погрешность регулировки выходного уровня	не более 1 дБ при регулировке 60 дБ и не более 2,5 дБ при регулировке до 100 дБ
Рабочий диапазон модулирующей частоты	от 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0,1 Гц до 10 Гц
Два вида внутреннего генератора модулирующего напряжения в режиме АМ и ФМ	синусоидальный, прямоугольный
Четыре вида внутреннего генератора модулирующего напряжения в режиме ЧМ	синусоидальный, прямоугольный, треугольный, линейно-импульсный
Общие характеристики
Температура окружающего воздуха, °С	от 5 до 40
Относительная влажность	не более 90% при температуре 30 °С
Напряжение питающей сети	220 ±22 В частотой 50 ±2 Гц
Масса прибора	не более 8 кг
Габаритные размеры прибора	474 x 131 x 260 мм

Комплектация Г4-220

№	Наименование	Количество
1	Генератор сигналов Г4-220	1
2	Шнур соединительный сетевой	1
3	Вставка плавкая ВП2Б-1В 1А 250В	4
4	Кабель К8 (СТЫК С2, RS 232)	1
5	Кабель соединительный К9 (7/3,04 - 7/3,04)	1
6	Кабель соединительный К10 (Байонет-байонет)	1
7	Футляр	1
8	Руководство по эксплуатации	1
9	Формуляр	1
