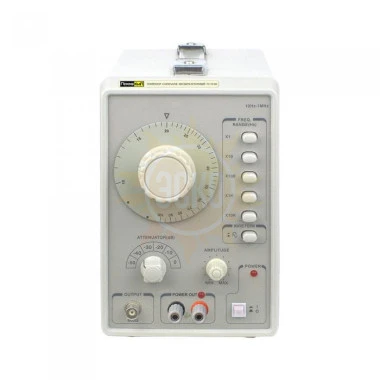

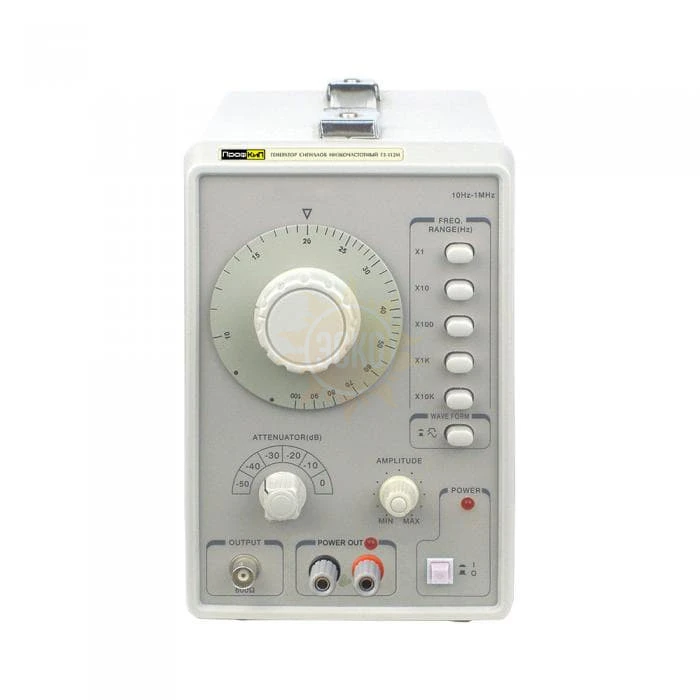

Генератор сигналов НЧ ПрофКиП Г3-112М

распечатать описание в PDF

Частотный диапазон ОТ

0,1 Гц

Частотный диапазон ДО

10 МГц

Виды модуляции

ЧМ, ИМ

Индикатор частоты

Лимб

Форма сигнала

синусоида, меандр, треугольник и другие;

48 600 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-112М

Распродажа остатков!

Назначение генератора сигналов низкочастотного ПрофКиП Г3-112М

Генератор сигналов низкочастотный ПрофКиП Г3-112М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-112М может осуществляться внешними сигналами в независимости от их формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-112М

▪ Диапазон частот: 10 Гц … 1 МГц
▪ 6-ступенчатый выходной аттенюатор
▪ Функция внешней синхронизации
▪ Формы сигнала: синусоида, меандр
▪ Выходная мощность 5 Вт
▪ Простота использования

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-112М

Параметры	Значения
Синусоидальная волна
Диапазон частот	10 Гц … 1 МГц, 5 диапазонов 10 Гц … 10 кГц (прямоугольная волна)
Индикатор частоты	Лимб
Точность	±(3% + 1 Гц)
Выходное напряжение	10 Впик-пик (с нагрузкой 600 Ом)
Частотный отклик	10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц)
Коэффициент искажения	≤ 0.1%
Прямоугольная волна
Выходное напряжение	30 Впик-пик
Время нарастания и спада	≤ 200 нс
Коэффициент заполнения	50% ±5% при 1 кГц
Внешняя синхронизация
Полоса синхронизации	±1% /В
Максимально допустимое входное напряжение	15 В
Входной импеданс	150 кОм
Выходные характеристики
Импеданс	600 Ом
Выходной аттенюатор	0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-112М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 130х200х280 мм
▪ Вес: 2.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-112М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-112М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Г3-112М

Параметры	Значения
Синусоидальная волна
Диапазон частот	10 Гц … 1 МГц, 5 диапазонов 10 Гц … 10 кГц (прямоугольная волна)
Индикатор частоты	Лимб
Точность	±(3% + 1 Гц)
Выходное напряжение	10 Впик-пик (с нагрузкой 600 Ом)
Частотный отклик	10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц)
Коэффициент искажения	≤ 0.1%
Прямоугольная волна
Выходное напряжение	30 Впик-пик
Время нарастания и спада	≤ 200 нс
Коэффициент заполнения	50% ±5% при 1 кГц
Внешняя синхронизация
Полоса синхронизации	±1% /В
Максимально допустимое входное напряжение	15 В
Входной импеданс	150 кОм
Выходные характеристики
Импеданс	600 Ом
Выходной аттенюатор	0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)

Комплектация ПрофКиП Г3-112М

№	Наименование	Количество
1.	Генератор сигналов низкочастотный ПрофКиП Г3-112М	1 шт.
2.	Кабель питания	1 шт.
3.	Руководство по эксплуатации	1 шт.
