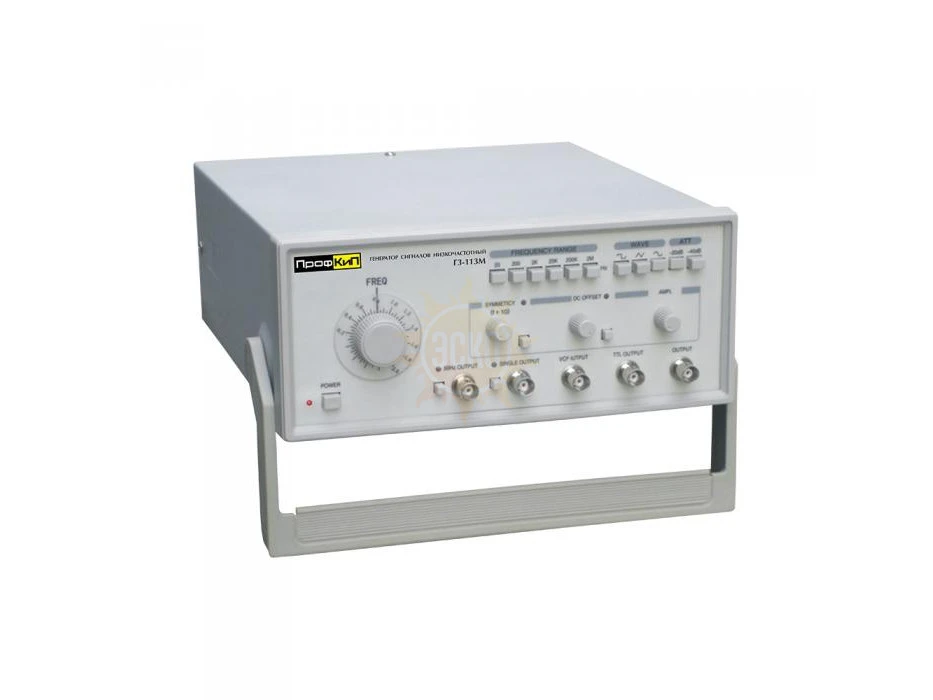

ПрофКиП Г3-113М - генератор сигналов НЧ

распечатать описание в PDF

Частотный диапазон ОТ

0,2 Гц

Частотный диапазон ДО

2 МГц

Форма сигнала

синус, меандр, треугольник, пилообразный, импульсный и т.д.

Выходное сопротивление

50 Ом ±10%

Амплитуда

≥ 20 Впик-пик (с нагрузкой 1 МОм); ≥ 10 Впик-пик (с нагрузкой 50 Ом)

36 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-113М

Распродажа остатков!

Назначение генератора сигналов низкочастотного ПрофКиП Г3-113М

Генератор сигналов низкочастотный ПрофКиП Г3-113М - предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д. Прибор относится к серии бюджетных генераторов сигналов низкой частоты

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-113М

▪ Различные формы сигнала: синус, треугольник, квадрат и т.д.
▪ Отдельный TTL, 50 Гц синус и сигнальный выход
▪ Сдвиг по постоянному току, плавная регулировка симметрии
▪ Вход управления частотой напряжением (VCF)
▪ Экономичный, бюджетный

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-113М

Параметры	Значения
Основной выход
Диапазон частот	0.2 Гц … 2 МГц
Форма сигналов	синус, меандр, треугольник, пилообразный, импульсный и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом)
Ослабление выходного сигнала	0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току	0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом)
Симметрия	10% … 90%
Синусоидальный сигнал
Коэффициент искажения	20 Гц … 20 кГц ≤ 1%
Частотный отклик	2 Гц … 2 МГц ≤ ±1 дБ
Прямоугольный сигнал
Время нарастания и спада	≤ 30 нс
TTL выход
Время нарастания и спада	≤ 50 нс
Нижний уровень	≤ 0.4 В
Верхний уровень	≥ 3.5 В
Импеданс	100 Ом
Вход управления частотой напряжением (VCF)
Входное напряжение	-5 В … 0 В
Полное входное сопротивление	10 кОм ±10%
Выход 50 гц
2 Впик-пик, синхронизация сетью электропитания

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-113М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 250х105х280 мм
▪ Вес: 2.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-113М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-113М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Г3-113М

Технические параметры		Значения
Основной выход	Диапазон частот	0.2 Гц … 2 МГц
	Форма сигналов	синус, меандр, треугольник, пилообразный, импульсный и т.д.
	Выходное сопротивление	50 Ом ±10%
	Амплитуда выходного сигнала	≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом)
	Ослабление выходного сигнала	0 дБ /20 дБ /40 дБ /60 дБ
	Сдвиг по постоянному току	0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом)
	Симметрия	10% … 90%
Синусоидальный сигнал	Коэффициент искажения	20 Гц … 20 кГц ≤ 1%
Синусоидальный сигнал	Частотный отклик	2 Гц … 2 МГц ≤ ±1 дБ
Прямоугольный сигнал	Время нарастания и спада	≤ 30 нс
TTL выход	Время нарастания и спада	≤ 50 нс
	Нижний уровень	≤ 0.4 В
	Верхний уровень	≥ 3.5 В
	Импеданс	100 Ом
Вход управления частотой напряжением (VCF)	Входное напряжение	-5 В … 0 В
Вход управления частотой напряжением (VCF)	Полное входное сопротивление	10 кОм ±10%
Выход 50 гц
2 Впик-пик, синхронизация сетью электропитания

Комплектация ПрофКиП Г3-113М

№	Наименование	Количество
1.	Г3-113М генератор сигналов НЧ ПрофКиП	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
