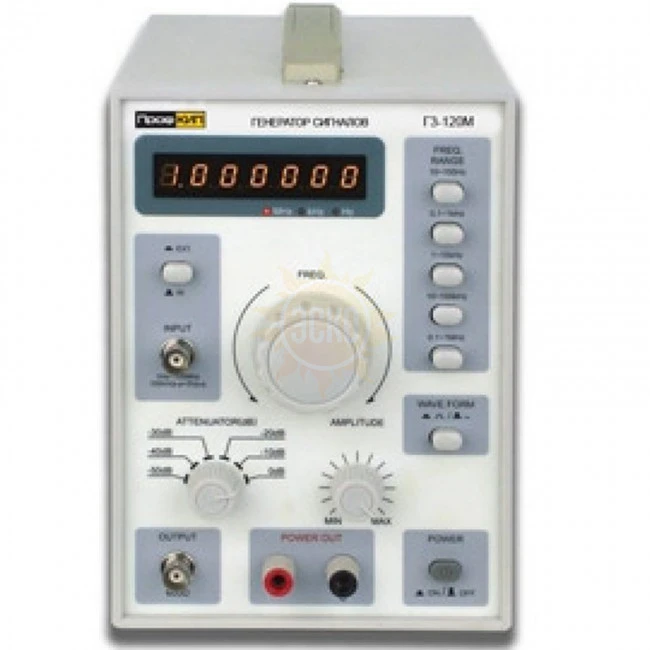

генератор сигналов НЧ ПрофКиП Г3-120М

распечатать описание в PDF

Генератор низкочастотных сигналов ПРОФКИП Г3-120М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона.

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-120М

Снято с производства!

Назначение генератора сигналов низкочастотного ПрофКиП Г3-120М

Генератор сигналов низкочастотный ПрофКиП Г3-120М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-120М может осуществляться внешними сигналами в независимости от их формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-120М

▪ Диапазон частот: 10 Гц … 1 МГц
▪ 6-ступенчатый выходной аттенюатор
▪ Функция внешней синхронизации
▪ Формы сигнала: синусоида, меандр
▪ Встроенный частотомер (7 разрядов)
▪ Простота использования

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-120М

Параметры	Значения
Синусоидальная волна
Диапазон частот	10 Гц … 1 МГц, 5 диапазонов
Точность	±(3% + 1 Гц)
Выходное напряжение	≥ 5 В (без нагрузки) ≥ 2.8 В (с нагрузкой 600 Ом)
Частотный отклик	10 Гц … 1 МГц ±1.5 дБ ( с нагрузкой 600 Ом, задание частоты 1 кГц)
Коэффициент искажения	400 Гц … 20 кГц 0.1% или менее 50 Гц … 500 кГц 0.5% или менее
Прямоугольная волна
Выходное напряжение	10 Впик-пик или более
Время нарастания и спада	≤ 0.25 мкс
Коэффициент заполнения	50% ±5% при 1 кГц
Внешняя синхронизация
Полоса синхронизации	±3% /В
Максимально допустимое входное напряжение	10 В
Входной импеданс	10 кОм ±10%
Частотомер
Частотный диапазон	1 Гц … 1 МГц
Выходные характеристики
Импеданс	600 ОМ ± 10%
Выходной аттенюатор	0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ, 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-120М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 142х197х233 мм
▪ Вес: 3.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-120М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-120М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Г3-120М

Технические характеристики ПрофКиП Г3-120М

Комплектация ПрофКиП Г3-120М

1.	Г3-120М генератор сигналов НЧ ПрофКиП
2.	Кабель питания
3.	Руководство по эксплуатации
