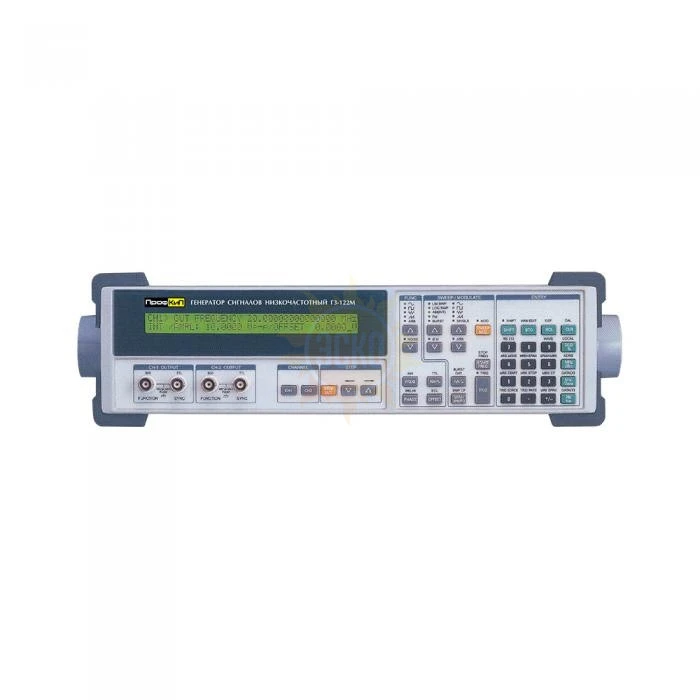

ПрофКиП Г3-122М - генератор сигналов низкочастотный

Количество каналов
2
Частотный диапазон ОТ
0,01 мкГц
Частотный диапазон ДО
31 МГц
Виды модуляции
АМ, ЧМ, ФМ
Интерфейс
GPIB, RS-232
Форма сигнала
синус, меандр, треугольник, пила, шум и произвольная форма
328 406
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-122М

Генератор сигналов низкочастотный ПрофКиП Г3-122М предназначен для исследования, настройки и испытаний систем и приборов в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Характеристики ПрофКиП Г3-122М

Параметры

Значения

Форма сигналов

синус, меандр, треугольник, пила, шум и произвольная форма

Частотный диапазон

Синус и меандр

0.01 мкГц … 31 МГц

Пила и треугольник

0.01 мкГц … 2 МГц

Шум

10 МГц

Выход

Выход

2 канала

Выходное напряжение

20 мВ … 20 Впик-пик (без нагрузки)

10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)

Разрешение

3 значения (цифры)

Точность установки

синус: ±0.2 дБ (1 мкГц … 20 МГц)

меандр: ±3% (0.01 мкГц … 100 кГц)

пила, треугольник и произвольная: ±3%

Сдвиг по постоянному току

Смещение

0 В … 10 В (без нагрузки)

0 В … ±5 В постоянного тока (с нагрузкой 50 Вт)

Разрешение

3 значения (цифры)

Точность

±1.5% + 0.2 мВ

Синусоидальный сигнал

Спектральная чистота паразитных синусоидального сигнала

< -50 дБс (не гармоника)

Фазовый шум

< 50 дБс в полосе 30 кГц

Субгармоника

< -50 дБс

Гармоническое искажение

-45 дБс (на частоте 1 МГц)

-32 дБс (1 кГц … 31 МГц)

Прямоугольный сигнал

Время нарастания и спада

< 15 нс до 90% от полной амплитуды

Ассиметрия

< 1% от периода + 4 нс

Выброс

< 5%

Пилообразный сигнал, треугольный сигнал и сигнал произвольной формы

Время нарастания и спада

< 35 нс

Время синтеза

< 1 мкс

Линейность

±0.5% полная шкала

Сигнал произвольной формы

Форма сигнала

синус, меандр, треугольник, пила, постоянный, экспоненциальное падение, шум, от руки, сеть, затухающий синус

Частота дискретизации

 40 Мвыб/с (максимум)

Длина памяти сигнала

16 точек … 16384 точки

Разрешение по амплитуде

12 бит

Шум

Диапазон

9999.99°

Разрешение

0.01°

Уровень

0.001 Гц … 10 кГц

Частотная модуляция

Источник

внутренняя

Форма сигнала

синус, меандр, треугольник, пила, произвольная форма

Уровень

0.001 Гц … 10 кГц

Размах

0.01  Гц … 31 МГц (2 МГц для треугольника или пилы)

Амплитудная модуляция

Источник

внутренняя и внешняя

Форма сигнала

синус, меандр, треугольник, пила, произвольная форма

Глубина

0% … 100%

Уровень

внутренняя: 0.001 Гц … 10 кГц

внешняя: максимум 20 кГц

Искажение

< -35 дБ

Две боковые с подавлением несущей

< -35 дБ типично при уровне модуляции 1 кГц

Внешний вход

5 В для 100% модуляции

Свипирование

Тип

линейное или логарифмическое, непрерывная фаза

Форма сигнала

вверх, вниз, вверх-вниз, одиночный сигнал

Время свипирования

100 мкс … 1000 с (0.001 Гц … 10 кГц)

Размах

0.01 мкГц … 31 МГц (2 МГц для пилы и треугольника)

Метки

две метки устанавливаются пользователем между любыми точками свип-сигнала

выход свип-сигнала:  0 В … 10 В линейный пилообразный синхросигнал

Стробирование

Форма сигнала

синус, меандр, треугольник, пила, произвольная форма

Диапазон частот

максимум до 2 МГц для любой формы сигнала

Число периодов

1 … 65000 периодов в одном пакете

Сдвиг фазы

≤ 100 кГц

Генератор синхрозапуска

Источник синхросигнала

Внутренний, внешний (+/- фронт), сеть, однократно

Задержка запуска

100 мкс … 999.99 с

Вход синхронизации

запуск по положительному или отрицательному фронту, уровень TTL

Выход синхронизации

уровень TTL

Общие данные

Интерфейс

RS-232

Питание

100 В /120 В /220 В /240 В (±15%), 50 /60 Гц

Габаритные размеры

363х109х386 мм

Вес

8.5 кг

Комплектация ПрофКиП Г3-122М

Наименование Количество
1. Г3-122М генератор сигналов НЧ ПрофКиП 1
2. BNC кабель 1
3. Кабель питания 1
4. Программное обеспечение 1
5. Руководство по эксплуатации 1
