Главная / Каталог / Радиоизмерительные приборы / Генераторы сигналов / ПрофКиП Г3-128М

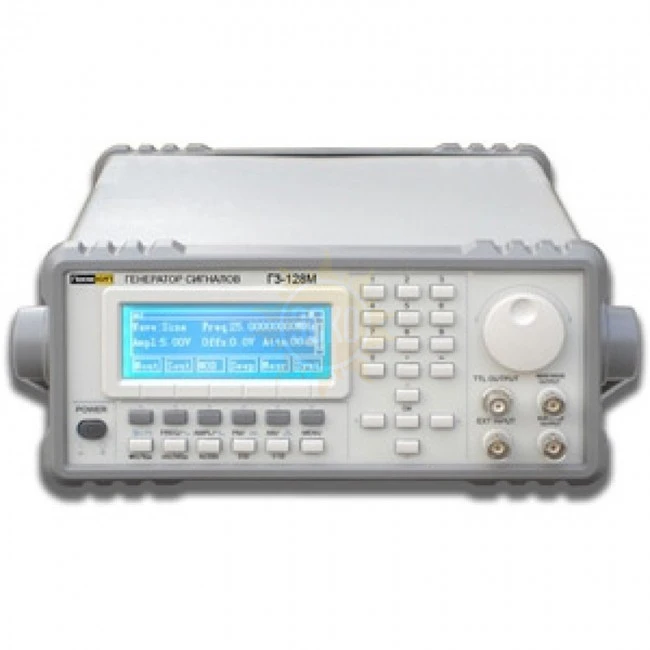

генератор сигналов НЧ ПрофКиП Г3-128М

распечатать описание в PDF

Модель генератора сигналов ПРОФКИП Г3-128М является генератором с полным набором функций, использующим технологию прямого цифрового синтеза (DDS), который включает в себя легкочитаемый ЖК-дисплей.

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-128М

Распродажа остатков

Назначение генератора сигналов низкочастотного ПрофКиП Г3-128М

Генератор сигналов низкочастотный ПрофКиП Г3-128М является генератором с полным набором функций, использующим технологию прямого цифрового синтеза (DDS), который включает в себя легкочитаемый ЖК-дисплей. Прибор генерирует формы сигнала превосходного качества с высокой степенью точности и устойчивости самого сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 1 мкГц до 25 МГц. Имеется полный набор функций синхронизации, включая внешний - внутренний источник синхронизации и ждущие режимы работы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-128М

▪ Формирование сигнала методом прямого синтеза (DDS)
▪ Диапазон частот генератора: 1 мкГц … 5 МГц
▪ Разрешение по вертикали 10 бит
▪ Память формы сигнала: 4096 точек
▪ Высокая точность установки коэффициента заполнения
▪ Режимы модуляции: АМ, ФМ, ЧМ, ИМ
▪ Высокая точность и разрешающая способность установки FM сигналов
▪ Плавная регулировка фазы в сигналах с высокочастотным заполнением
▪ Раздельная установка частот старта и остановки в режиме качания частоты
▪ Произвольная установка режима AM-модуляции: 1% … 120%
▪ 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы)
▪ Встроенный частотомер до 100 МГц
▪ Яркий информативный ЖК-дисплей

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-128М

Параметры	Значения
Основной выход
Диапазон частот	1 мкГц … 5 МГц
Амплитуда выходного сигнала	10 мВпик-пик … 20 Впик-пик
Форма сигналов	синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный
Модуляция	одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK)
Память формы сигнала	6 точек … 4096 точек
Разрешение по вертикали	10 бит
Частота выборки	150 Мвыб/с
Точность установки уровня	≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик)
Неравномерность АЧХ	±3%
Разрешение по амплитуде	10 В
Диапазон смещения	-5 В … +5 В
Разрешение смещения	10 мВ
Глубина амплитудной модуляции (AM)	0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.)
Девиация частоты (FM)	100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.)
Диапазон фазовой модуляции (PM)	0° … 360.0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.)
Фазовое разрешение	1°
Точность установки частоты	≤ ±5 х 10^-6
Разрешение по частоте	1 мкГц
Импеданс	50 Ом ±10%
Субвыход (SUB WAVE UOTPUT)
Диапазон частот	0 кГц … 200 кГц
Импеданс	50 Ом ±10%
Амплитуда выходного сигнала	10 мВпик-пик … 20 Впик-пик
Форма сигналов	синус, меандр, треугольник
Разрешение по частоте	10 МГц
Точность установки частоты	≤ ±5 х 10^-6
Разрешение по амплитуде	100 мВ
Точность установки уровня	≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик)
Синусоидальная волна
Коэффициент искажения	≤ 0.3% (20 Гц … 20 кГц)
Меандр
Время нарастания и спада	≤ 20 нс
Скважность	1% … 99%
Свипирование
Диапазон частот	1 мкГц … 5 МГц
Цикл свипирования	10 мс … 50 с
Произвольная форма
Диапазон частот	1 мкГц … 1 МГц
Длина волны	6 точек … 1024 точки
Разрешение по вертикали	10 бит
Частотомер
Диапазон частот	1 Гц … 100 МГц
Разрешение	10 бит
Диапазон входного напряжения	100 мВ … 20 В
Счетчик импульсов
Частота	50 МГц
Стабильность	±1 х 10^-6/день
Количество импульсов	≤ 4.29 х10^-9 управление ручное или внешним стробимпульсом

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-128М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 255х100х370 мм
▪ Вес: 2.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-128М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-128М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
