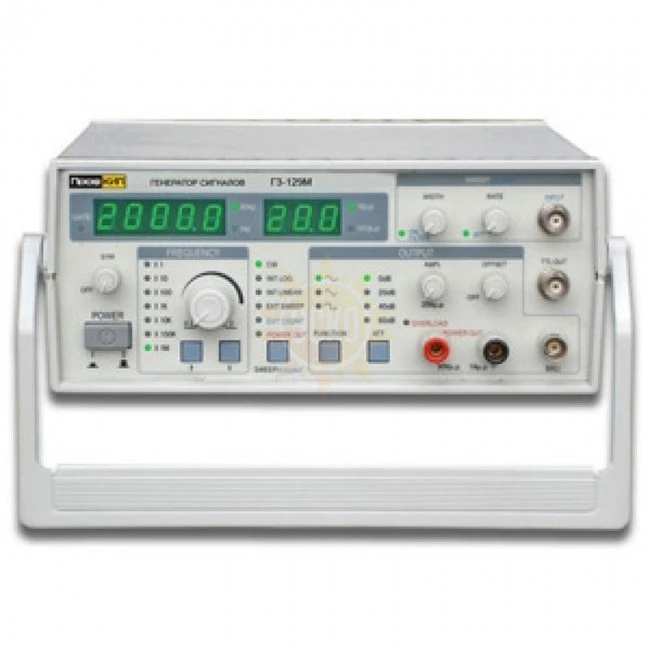

генератор сигналов НЧ ПрофКиП Г3-129М

распечатать описание в PDF

Прибор ПРОФКИП Г3-129 предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-129М

Снято с производства.

Назначение генератора сигналов низкочастотного ПрофКиП Г3-129М

Генератор сигналов низкочастотный ПрофКиП Г3-129М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Генератор сигналов низкочастотный ПрофКиП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-129М

▪ Частотный диапазон от 0Гц до 2 МГц, 7 поддиапазонов
▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-129М

Параметры	Значения
Выходные параметры
Диапазон частот	0 Гц … 2 МГц
Форма сигналов	синус, меандр, треугольник и т.д.
Выходной импеданс	функциональный выход: 50 Ом TTL /CMOS: 600 Ом
Амплитуда выходного сигнала (функциональный выход)	10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик ( с нагрузкой 1 МОм)
Выходной аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Постоянное смещение	-5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм)
Симметрия	10% … 90%
Коэффициент искажения	10 Гц … 100 кГц < 1%
Линейность треугольной волны	> 90%
Время нарастания и спада прямоугольного сигнала	≤ 30 нс
TTL уровень выходного сигнала	низкий ≤ 0.8 В высокий ≥ 1.8 В
CMOS уровень выходного сигнала	3 Впик-пик … 15 Впик-пик регулируемый
Режим развертки	линейный /логарифмический VCF
Выходная мощность	10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом)
Усилитель
Выходная мощность	10 Вт, 4 Ом
Выходная частота	20 Гц … 20 кГц
Частотомер
Разрядность дисплея	3-разрядный
Диапазон частот	0.200 Гц … 2000 кГц
Выходной импеданс	500 кОм /30 пФ
Временная развертка	10 МГц
Точность	точность временной развертки ± подсчет
Аттенюатор	-20 дБ
Стабильность	5 х 10^-6 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-129М

▪ Питание: 100 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х85х240 мм
▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-129М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-129М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
