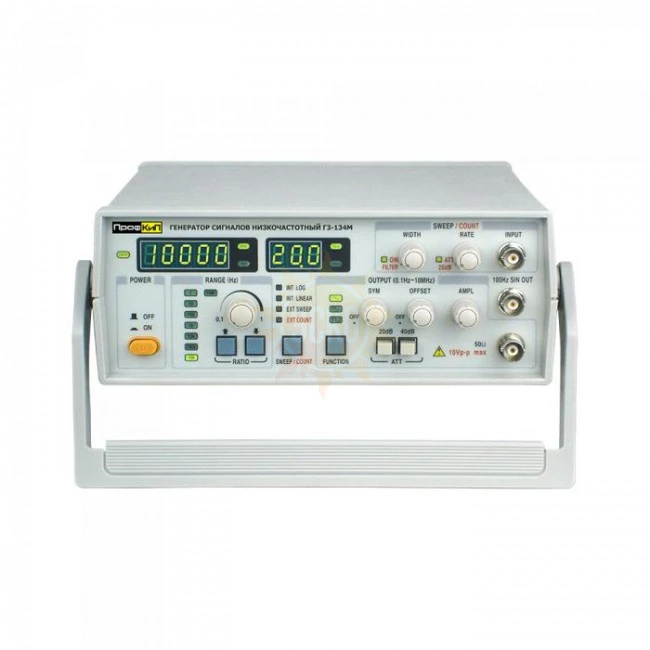

генератор сигналов НЧ ПрофКиП Г3-134М

распечатать описание в PDF

Частотный диапазон ОТ

0,1 Гц

Частотный диапазон ДО

3 МГц

Виды модуляции

ЧМ, ИМ

Форма сигнала

синусоида, меандр, треугольник и др.

Выходное сопротивление

50 Ом

68 625 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-134М

Назначение генератора сигналов низкочастотного ПрофКиП Г3-134М

Генератор сигналов низкочастотный ПрофКиП Г3-134М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-134М

▪ Частотный диапазон: 0.1 Гц … 3 МГц
▪ Различные формы сигнала: синусоида, меандр, треугольник и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-134М

Параметры	Значения
Основной выход
Частотный диапазон	0.1 Гц … 3 МГц
Форма сигналов	синусоида, меандр, треугольник и д.т.
Выходное сопротивление	50 Ом
Амплитуда выходного сигнала	10 Впик-пик (50 Ом) 20 Впик-пик ( МОм)
Выходной аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Симетрия	20% … 80% или 50%
Синусоидальный сигнал
Коэффициент искажения	≤ 1%
Прямоугольный сигнал
Время нарастания и спада	< 25 нс
TTL выход
Время нарастания и спада	≤ 1 мкс
Нижний уровень	≤ 0.4 В
Верхний уровень	≤ 3.5 В
Импеданс	600 Ом
Частотомер
Частотный диапазон	0.1 Гц … 50 МГц
Полное входное сопротивление	≥ 1 МОм
Чувствительность	100 мВ
Разрешение	0.1 Гц /1 Гц /10 Гц /100 Гц
Точность	≤ 0.003% ±1 знач.
Максимально допустимое напряжение на входе	150 В (с аттенюатором)
Входное затухание	0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-134М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х80х210 мм
▪ Вес: 1.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-134М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-134М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Г3-134М

Параметры	Значения
Основной выход
Частотный диапазон	0.1 Гц … 3 МГц
Форма сигналов	синусоида, меандр, треугольник и д.т.
Выходное сопротивление	50 Ом
Амплитуда выходного сигнала	10 Впик-пик (50 Ом)
Амплитуда выходного сигнала	20 Впик-пик ( МОм)
Выходной аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Симетрия	20% … 80% или 50%
Синусоидальный сигнал
Коэффициент искажения	≤ 1%
Прямоугольный сигнал
Время нарастания и спада	< 25 нс
TTL выход
Время нарастания и спада	≤ 1 мкс
Нижний уровень	≤ 0.4 В
Верхний уровень	≤ 3.5 В
Импеданс	600 Ом
Частотомер
Частотный диапазон	0.1 Гц … 50 МГц
Полное входное сопротивление	≥ 1 МОм
Чувствительность	100 мВ
Разрешение	0.1 Гц /1 Гц /10 Гц /100 Гц
Точность	≤ 0.003% ±1 знач.
Максимально допустимое напряжение на входе	150 В (с аттенюатором)
Входное затухание	0 дБ /20 дБ

Комплектация ПрофКиП Г3-134М

№	Наименование	Количество
1.	Генератор сигналов низкочастотный ПрофКиП Г3-134М	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
