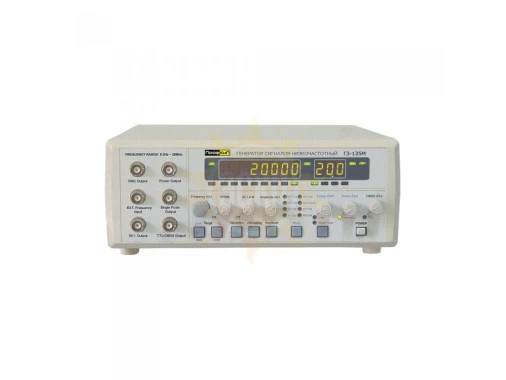

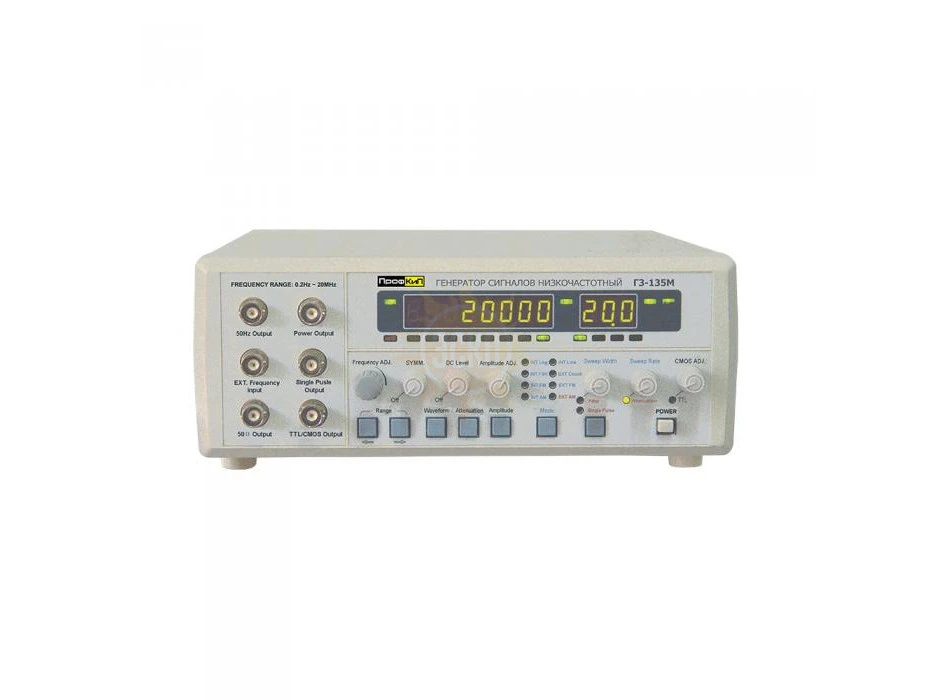

Генератор сигналов НЧ ПрофКиП Г3-135М

распечатать описание в PDF

Частотный диапазон ОТ

0,2 Гц

Частотный диапазон ДО

5 МГц

Виды модуляции

АМ, ЧМ, ФМ

Интерфейс

RS-232

Форма сигнала

синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП

42 930 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-135М

Распродажа остатков.
Назначение генератора сигналов низкочастотного ПрофКиП Г3-135М

Генератор сигналов ПрофКиП Г3-135М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 5 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-135М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-135М

▪ Частотный диапазон: 0.2 Гц … 5 МГц

▪ Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП

▪ Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д.

▪ Плавная регулировка смещения, симметрии, амплитуды

▪ Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов

▪ Высокая надежность: наработка на отказ > 1000 часов

▪ Полная защита выходной цепи

▪ Индикация амплитуды: среднеквадратичной уровень, пиковое значение

▪ Интерфейс: RS-232

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-135М

Параметры	Значения
Полоса частот выходных сигналов	0.2 Гц … 5 МГц
Форма сигналов	Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	10 Впик-пик ±10% (50 Ом) 20 Впик-пик ±10% (1 МОм)
Ступенчатый аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Смещение постоянной составляющей	-5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм)
Симметрия	20% … 80%
Синусоидальная волна
Коэффициент искажения	10 Гц … 100 кГц ≤ 0.8%
Треугольная волна
Линейность	90%
Прямоугольный сигнал
Длительность фронта /спада	20 нс
TTL (ТТЛ) выход
Уровень	низкий ≤ 0.8 В высокий ≥ 1.8 В
CMOP (КМОП) выход
Уровень	3 Впик-пик … 15 Впик-пик (регулируемый)
Качание частоты
Режим свипирования	линейное /логарифмическое
Ширина развертки	≥ 1 полному частотному диапазону
Скорость свипирования	10 мс … 5 с ±10%
Амплитудная модуляция
Несущая частота	100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)
Период входного сигнала	10 мс … 5 с
Глубина	0% … 100%
Частота модулирующего сигнала	1 кГц
Импеданс входа для внешней АМ	100 кОм ±10%
Входная чувствительность	0 В … 2 В
Частотная модуляция
Девиация	0% … 5%
Частота модулирующего сигнала	1 кГц
Импеданс входа для внешней АМ	100 кОм ±10%
Входная чувствительность	0 В … 2 В
Частотомер
Дисплей	5 разрядов (внутренний) 8 разрядом (внешний)
Частотный диапазон	0.2 Гц … 5 МГц 0.2 Гц … 100 МГц (внешн)
Входной импеданс	500 кОм /30 пФ
Опорный генератор	10 МГц
Точность	точность опорного генератора ± единица
Входной аттенюатор	-20 дБ
Стабильность опорного генератора	5 х 10^-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-135М

Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
Габаритные размеры: 240х80х220 мм
Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-135М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-135М	1 шт.
Кабель BNC	1 шт.
Кабель с двумя зажимами	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Г3-135М

Параметры	Значения
Полоса частот выходных сигналов	0.2 Гц … 5 МГц
Форма сигналов	Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	10 Впик-пик ±10% (50 Ом) 20 Впик-пик ±10% (1 МОм)
Ступенчатый аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Смещение постоянной составляющей	-5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм)
Симметрия	20% … 80%
Синусоидальная волна
Коэффициент искажения	10 Гц … 100 кГц ≤ 0.8%
Треугольная волна
Линейность	90%
Прямоугольный сигнал
Длительность фронта /спада	20 нс
TTL (ТТЛ) выход
Уровень	низкий ≤ 0.8 В высокий ≥ 1.8 В
CMOP (КМОП) выход
Уровень	3 Впик-пик … 15 Впик-пик (регулируемый)
Качание частоты
Режим свипирования	линейное /логарифмическое
Ширина развертки	≥ 1 полному частотному диапазону
Скорость свипирования	10 мс … 5 с ±10%
Амплитудная модуляция
Несущая частота	100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)
Период входного сигнала	10 мс … 5 с
Глубина	0% … 100%
Частота модулирующего сигнала	1 кГц
Импеданс входа для внешней АМ	100 кОм ±10%
Входная чувствительность	0 В … 2 В
Частотная модуляция
Девиация	0% … 5%
Частота модулирующего сигнала	1 кГц
Импеданс входа для внешней АМ	100 кОм ±10%
Входная чувствительность	0 В … 2 В
Частотомер
Дисплей	5 разрядов (внутренний) 8 разрядом (внешний)
Частотный диапазон	0.2 Гц … 5 МГц 0.2 Гц … 100 МГц (внешн)
Входной импеданс	500 кОм /30 пФ
Опорный генератор	10 МГц
Точность	точность опорного генератора ± единица
Входной аттенюатор	-20 дБ
Стабильность опорного генератора	5 х 10-5 /день

Комплектация ПрофКиП Г3-135М

№	Наименование	Количество
1.	Генератор сигналов низкочастотный ПрофКиП Г3-135М	1 шт.
2.	Кабель BNC	1 шт.
3.	Кабель с двумя зажимами	1 шт.
4.	Кабель питания	1 шт.
5.	Руководство по эксплуатации	1 шт.
