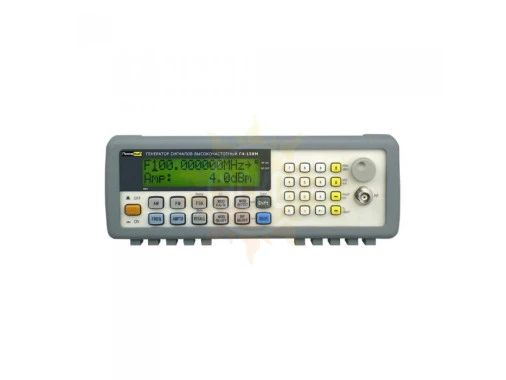

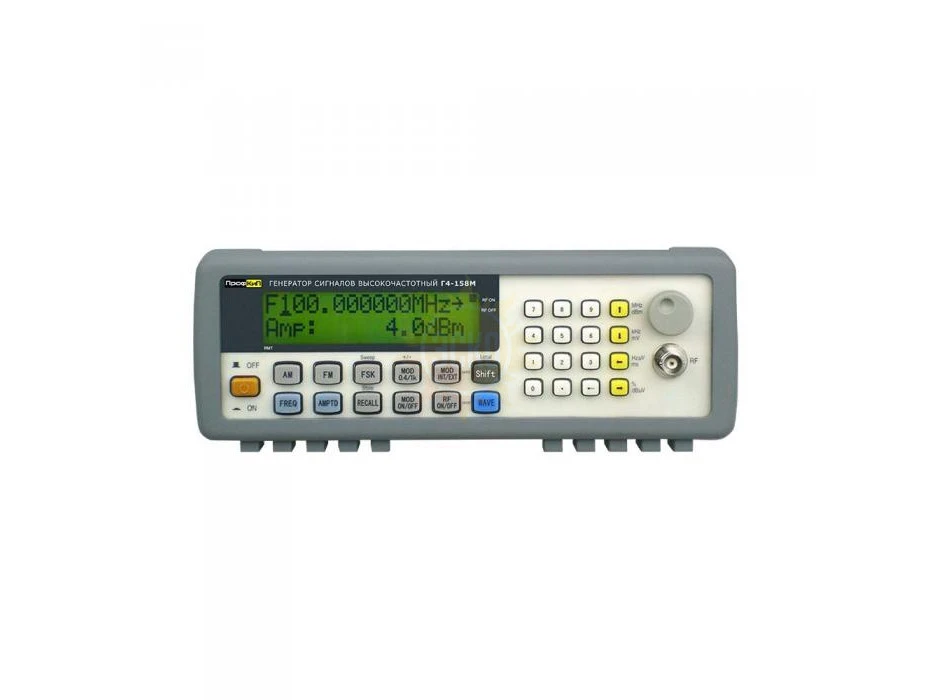

ПрофКиП Г4-158М - генератор сигналов высокочастотный
распечатать
Описание ПрофКиП Г4-158М
Г4-158М - многофункциональный современный генератор сигналов ВЧ. Предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах МК и AM, включая радиовещательную и связную аппаратуру с ОБП. Генератор сигналов высокочастотный Г4-158М использует технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 100 кГц до 150 МГц и с уровнем выходного сигнала от -127 дБм до +13 дБм. Генератор сигналов высокочастотный ПрофКиП Г4-158М может выдавать немодулированный сигнал, а также выдать сигналы с АМ, FM и FSK модуляциями и работать в режиме качания частоты. Генератор сигналов высокочастотный Г4-158М применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.
Характеристики ПрофКиП Г4-158М
|
Параметры |
Значения |
|
|---|---|---|
|
|
Частотный диапазон |
100 кГц … 150 МГц |
|
Разрешение |
1 Гц |
|
|
Точность частоты |
±25 ppm |
|
|
Стабильность частоты |
±5 ppm /день |
|
|
Выходной уровень |
-117 дБм … + 13 дБм (300 МГц) -117 дБм ± 10 дБм (> 300 МГц) |
|
|
Разрешение по амплитуде |
0.1 дБ |
|
|
Выходной импеданс |
50 Ом |
|
|
Нелинейность |
±1 дБ (выходной уровень = +4 дБм, частота < 400 кГц) |
|
|
Ослабление |
±2 дБ (выходной уровень < -105 дБм) |
|
|
Гармонические искажения |
< -30 дБс (≤ 100 МГц) или -15 дБс (> 110 МГц) |
|
|
Частотная модуляция |
Отклонение |
0 кГц … 100 кГц |
|
Разрешение |
100 Гц |
|
|
Точность |
5% ±50 Гц |
|
|
Частота модуляции |
внутренняя 1 кГц или 400 Гц |
|
|
Амплитудная модуляция |
Глубина |
0% … 70% (120% максимум) |
|
Точность |
± (1.5% +7% установленного значения) |
|
|
Частота модуляции |
внутренняя 1 кГц или 400 Гц внешняя: 20 Гц … 10 кГц |
|
|
Искажение |
< 5% |
|
|
Источник модуляции |
Импеданс |
600 Ом (BNC) |
|
Внутренний источник модуляции |
частота 1 кГц или 400 Гц, амплитуда 1 Впик |
|
|
Внешний источник модуляции |
амплитуда: 0 Впик … 1 ВПик |
|
|
Модулирующий генератор (опционально) |
Частотный диапазон |
1 Гц … 1 МГц |
|
Форма модулирующего сигнала |
синус, меандр, импульс, треугольник |
|
|
Амплитуда выходного сигнала |
0.1 Впик-пик …6.0 Впик-пик (с нагрузкой 600 Ом) |
|
|
Фазовый сдвиг |
0.1° … 360° |
|
|
Фазовое разрешение |
0.1° |
|
|
Общие данные |
Питание |
110 В … 127 В ±10%, 50 Гц ±2 ГЦ, 220 В … 240 В ±10%, 60 Гц ±2 Гц |
|
Габаритные размеры |
240х90х363 мм |
|
|
Вес |
3 кг |
|
Комплектация ПрофКиП Г4-158М
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов высокочастотный ПрофКиП Г4-158М | 1 |
| 2. | Кабель BNC-BNC | 1 |
| 3. | Кабель RS-232 | 1 |
| 4. | Кабель питания | 1 |
| 5. | Руководство по эксплуатации | 1 |
