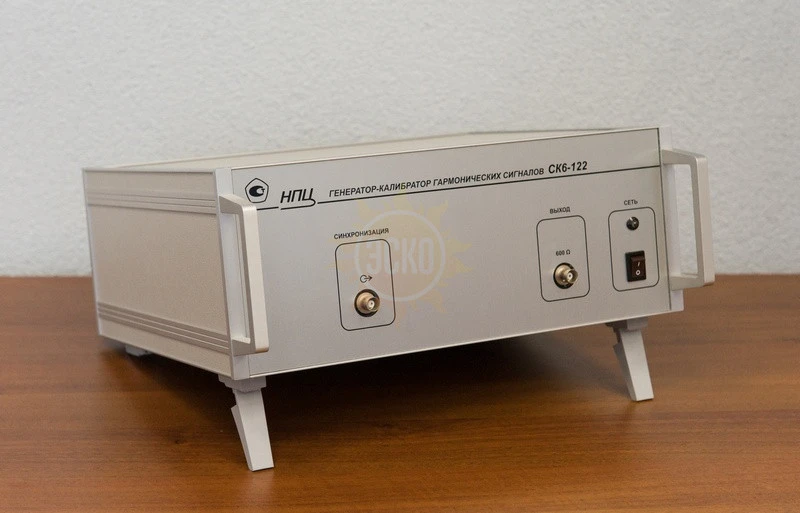

Генератор сигналов СК6-122

распечатать описание в PDF

Артикул: 984616

Диапазон воспроизведения частоты гармонического сигнала

от 0,1 Гц до 1 МГц

Дискретность воспроизведения частоты гармонического сигнала

0,024 Гц

Диапазон воспроизведения коэффициента гармоник Кг

от 0,001 до 100 %

Дискретность воспроизведения коэффициента гармоник Кг

0,001 %

516 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

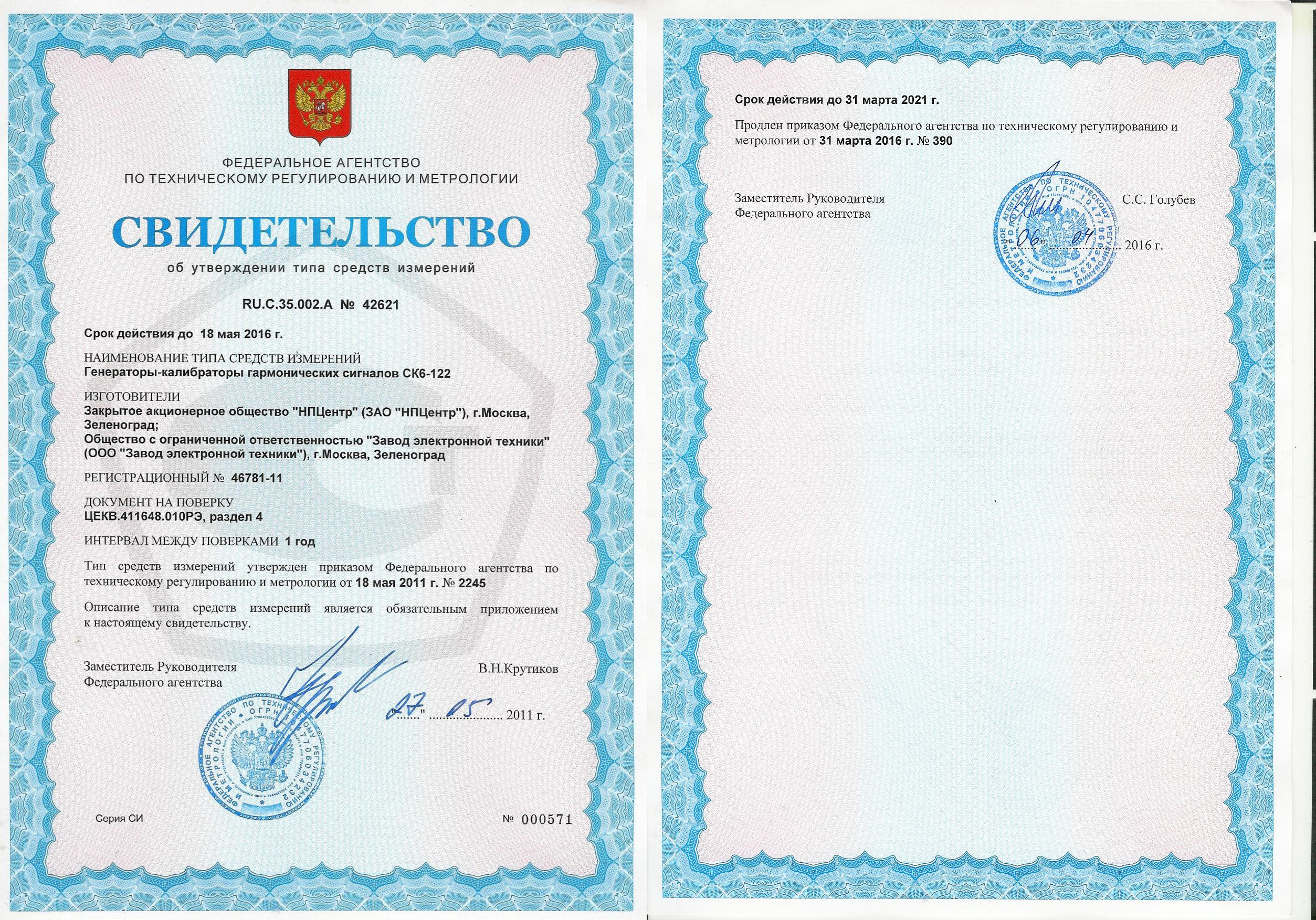

Госреестр 46781-11
до 31.03.2026

Межповерочный интервал 1 год

Описание СК6-122

Генератор-калибратор имеет возможность воспроизведения гармонических сигналов в многотоновом режиме с заданными нормированными значениями амплитуды и частоты.
Генератор-калибратор может применяться для поверки рабочих эталонов 2-го разряда единицы коэффициента гармоник по действующей государственной поверочной схеме, а также рабочих средств измерений коэффициента гармоник (измерителей нелинейных иска- жений) и при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.

Диапазон воспроизводимых частот 0,1 Гц – 1 МГц (в этом диапазоне можно воспроизводить любые гармоники, интергармоники и субгармоники с заданными уровнями амплитуд и фазовыми сдвигами относительно основной гармоники) с дискретностью 0,024 Гц и абсолютной погрешностью, которая не превышает ± (2·10-4 ·F + 0,024 Гц), где F – устанавливаемая частота, Гц.

Диапазон воспроизводимых амплитудных значений первой гармоники на нагрузке (600 ± 1) Ом от 0,01 до 10 В с дискретностью 0,01 В и абсолютной погрешностью, которая не превышает ± (0,01·А + 1 мВ), где А – устанавливаемая амплитуда, В.

Диапазон воспроизводимых значений коэффициента гармоник Кг от 0,001 до 100 %, дискретность воспроизведения Кг 0,001 %. Абсолютная погрешность воспроизведения Кг в зависимости от частоты и амплитуды первой гармоники и значения Кг: исполнение СК6-122 от 0,0005 до 2 %; исполнение СК6-122-01 от 0,005 до 2 %. Первичная поверка.

Характеристики СК6-122

Параметры	Значение
Диапазон воспроизведения частоты гармонического сигнала	от 0,1 Гц до 1 МГц
Дискретность воспроизведения частоты гармонического сигнала	0,024 Гц
Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники	±(2-10'4-F +0,024), где F -устанавливаемая частота, Гц

Диапазон частот	Исполнение СК6-122	Исполнение СК6-122-01
Диапазон воспроизведения амплитуды первой гармоники на нагрузке (600 ±1) Ом		от 0,01 до 10 В
Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600 ±1) Ом		10 мВ
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ±1) Ом		± (0,01-А + 1 мВ), где А -устанавливаемая амплитуда, В
Диапазон воспроизведения коэффициента гармоник		от 0,001 до 100 %
Дискретность воспроизведения Кг		0,001 %
Пределы допускаемой абсолютной погрешности воспроизведения Кг при амплитуде первой гармоники от 0,5 до 8 В не более значений, которые определяются по приведенным ниже формулам. А - безразмерная величина, численно равная воспроизведенному значению амплитуды первой гармоники, В
0,1 - 10 Гц	± (0,02-Кг + 0,002-А'1 + 0,001) %	± (0,02-Кг + 0,002-А'1 + 0,005) %
Свыше 10 до 200 Гц	± (0,01-Кг + 0,001-А'1 + 0,001) %	± (0,01-Кг + 0,001-А'1 + 0,005) %
Свыше 0,20 до 20 кГц	± (0,006-Кг + 0,0003-А'1 + 0,0005) %	± (0,006-Кг + 0,0003-А'1 + 0,005) %
Свыше 20 до 200 кГц	± (0,01-Кг + 0,001-А'1 + 0,0015) %	± (0,01-Кг + 0,001-А'1 + 0,005) %
Габаритные размеры, не более, мм
(ширина х длина х высота)		341 х 305 х 145
Масса, не более, кг		6,5
Рабочие условия применения
температура окружающего воздуха		от + 10 до + 35 °С
относительная влажность воздуха, не более		80 % при температуре + 25 °С
атмосферное давление		от 70 до 106,7 кПа
Условия хранения
температура окружающего воздуха		от минус 25 до + 55 °С
относительная влажность воздуха, не более		95 % при температуре + 25 °С
атмосферное давление		от 70 до 106,7 кПа
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, не более		40 В-А
