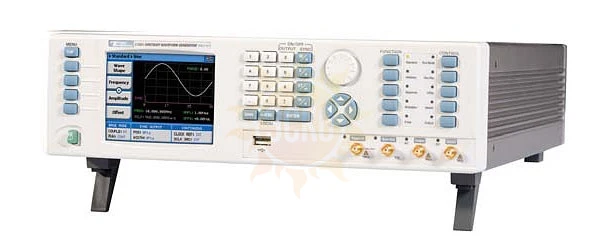

Генератор сигналов WS8351

распечатать описание в PDF

Артикул: 105173

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

350 МГц

Виды модуляции

АМн, ЧМн, ФМн, АМ, ЧМ

ГКЧ

да

Интерфейс

GPIB, USB, LAN

акция

1 061 262 ₽

936 603 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

Особенности генератора сигналов специальной формы WS8351:

Максимальная частота выходного сигнала: до 350 МГц - синус, до 250 МГц – меандр/импульс, 125 МГц для остальных
Частота дискретизации 2 ГГц
Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
Число выходных каналов: 1
Разрядность ЦАП 14 бит
Стандартные формы – 10 Видов
Различные Виды модуляции: АМ, ФМ, ГКЧ, FSK, PSК
Специальный интерфейс управления последовательностью
Память для формирования сигнала 512 кБ
Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
Внутренняя память 4 Гб для сохранения форм сигнала
ПО для формирования сигнала произвольной формы
Большой цветной ЖК-дисплей (диагональ 4 дюйма)
Интерфейсы ДУ: USB, LAN, GPIB

Технические характеристики генератора сигналов специальной формы WS8351:

Выходные параметры
Количество каналов	1
Тип разъема основного сигнала	SMA
Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, повторяющийся или белый шум
Частотный диапазон	10 кГц – 350 МГц – для синуса 10 кГц – 250 МГц – для импульсного сигнала и меандра 10 кГц – 125 МГц – для остальных типов сигналов
Разрешение по частоте	8 знаков
Погрешность установки частоты	(±1х10^-6)
Выходное сопротивление	50 Ом
Связь по выходу / тип выхода	DC / несимметричный или дифференциальный
Диапазон амплитуд	100 мВ – 4 В пик-пик для несимметричного выхода 200 мВ – 8 В пик-пик – для дифф. выхода
Погрешность установки амплитуды	± (3 % + 5 мВ)
Постоянное смещение	От -1,5 В до + 1,5 В
Погрешность установки постоянного смещения	± (5 % + 5 мВ)
Разрешение по амплитуде	4 знака
Время нарастания /спада	1 нс (типично < 900 пс)
Выброс	5 %
Импульс
Режим	Одиночный или парный, программируемый
Период	От 2 нс до 1,6 с
Разрешение	500 пс
Длительность импульса, задержка парных импульсов	От 1 нс до 1,6 с
Длительность фронта/спада	Быстрая – 1 нс, перестраиваемая – от 1 нс до 1,6 с
Амплитуда	Диапазон: от 50 мВ до 4 В (50 Ом) Низкий уровень: От – 2 В до 1,95 В Высокий уровень: От -1,95 В до 2 В
Произвольная форма и последовательный режим
Диапазон частот	Определяется используемой частотой дискретизации
Частота дискретизации	От 10 МГц до 2 ГГц
Память	512 кБ - стандартно
Минимальный размер сегмента	384 байт
Разрешение по вертикали	14 бит
Управление	Через ПО или порт управления последовательностью
Модуляция
Виды модуляции	АМ (От 0,1 до 100 %), ЧМ , ГКЧ (лин.,лог., произвольное), FSK, PSК, ASK
Несущая АМ, ЧМ	синус
Модулирующая АМ, ЧМ	синус, меандр, треугольник
Общие данные
Интерфейсы	USB (2 шт. – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью
Дополнительные выходы	Маркеры, Синхронизация
Входы	Синхронизация, события, управление последовательностью, опорная частота, тактовая частота
Дисплей	TFT с подсветкой, разрешение 320x240, диагональ 4 “
Напряжение питания	От 100 В до 240 В (± 15 %), 50 / 60 Гц
Потребляемая мощность	150 ВА
Габаритные размеры	315 × 88 × 395 мм
Масса	4,5 кг
Условия эксплуатации	Температура: от 0 до + 40 °С, влажность: не более 85 %
Условия хранения	Температура: от - 40 до + 70 °С

Комплектация WS8351

Комплект поставки WS8351

№	Наименование	Количество
1.	Генератор сигналов специальной формы WS8351	1
2.	ПО	1
3.	Руководство по эксплуатации	1
4.	Сетевой шнур	1
