DSO1024A — осциллограф цифровой 4-х канальный с полосой пропускания 200 МГц
распечатать
до 30.10.2021
Описание DSO1024A
Принцип действия осциллографа DSO1024A основан на аналого-цифровом преобразовании входного сигнала с последующей записью его в память и обработкой в цифровом виде, а также индикацией на экране осциллографа. Частота аналого-цифрового преобразования определяет разрешение сигнала в режиме реального времени. Возможен также режим эквивалентного времени для анализа периодических сигналов. В этом случае разрешение сигнала зависит от минимального сдвига в системе запуска осциллографа.
Осциллограф DSO1024A позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерения на экран дисплея.
Осциллограф DSO1024A обеспечивает возможность подключения к персональному компьютеру и программирования через интерфейс USB.
Конструктивно осциллограф выполнен в виде моноблока настольного исполнения.

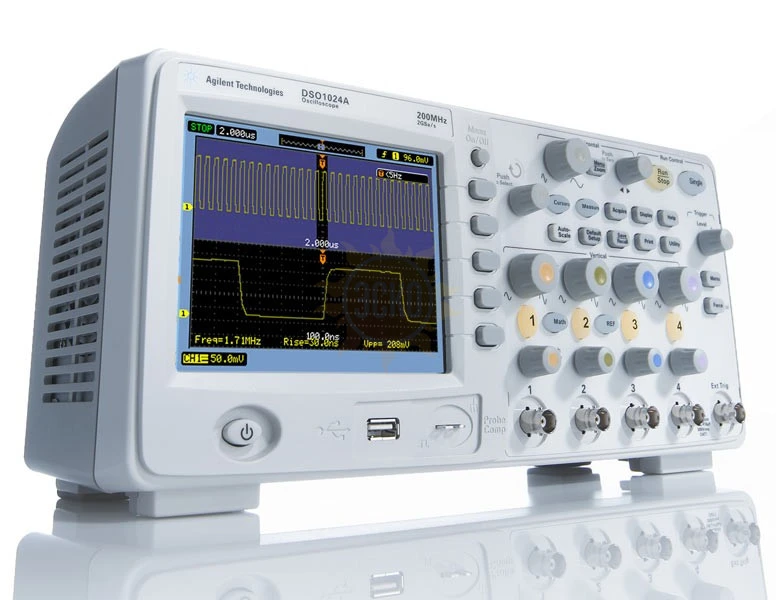

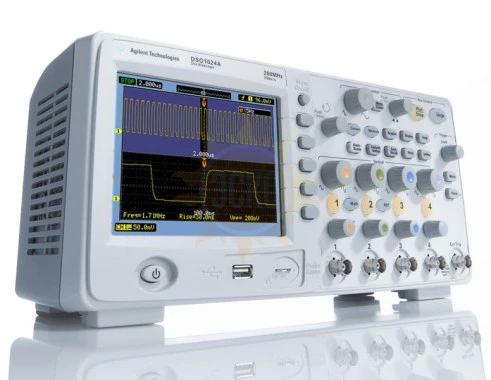

На передней панели осциллографа DSO1024A расположен матричный дисплей на основе ЖКИ для визуального отображения сигнала; ряд кнопок, обеспечивающих выбор режима работы и установку параметров, а также гнезда для подачи исследуемого сигнала и сигнала внешней синхронизации. Синхронизация возможна по каналу внешней синхронизации и любому входному каналу.
Особенности осциллографа цифрового 4-х канального с полосой пропускания 200 МГц DSO1024A:
- 4-канальная модель;
- Максимальная частота дискретизации 1 ГГц (2 ГГц при объединении каналов);
- Глубина памяти 10 Kвыб. на канал (20 Квыб. при объединении каналов);
- Скорость обновления экрана до 400 раз в секунду;
- Цветной 14,5 см QVGA TFT дисплей;
- 23 автоматических измерения, математические функции, включая БПФ;
- Запись и просмотр до 1000 изображений для поиска аномалий сигнала;
- Функция испытания на соответствие маске;
- Возможность применения цифровой фильтрации;
- Наличие USB-host и USB-port, а также ПО IntuiLink для подключения к ПК;
- Многоязычный интерфейс (11 языков, включая русский);
- Компактные размеры, переносной формат.
Характеристики DSO1024A
| Параметр | Значение |
| Количество каналов | 4 |
| Полоса пропускания периодических сигналов по уровню минус 3 дБ, МГц | 200 |
| Время нарастания переходной характеристики, нс | 1,8 |
| Диапазон установки коэффициентов отклонения КО | от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 |
| Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе | ± 0,04 ∙ 8 [дел] ∙ КО (при КО от 2 мВ/дел до 5 мВ/дел) ± 0,03 ∙ 8 [дел] ∙ КО (при КО от 10 мВ/дел до 5 В/дел) |
| Диапазон установки коэффициентов развертки КР | от 1 нс/дел до 50 с/дел в последовательности 1; 2; 5 |
| Пределы допускаемой отно сительной погрешности коэффициента развертки, % | ± 0,005 |
| Режимы развертки | автоматический, нормальный, однократный |
| Входное сопротивление каналов вертикального отклонения, МОм | 1 ± 0,01 |
| Входная емкость каналов вертикального отклонения, пФ | 18 ± 3 |
| Минимальный уровень внутренней синхронизации | при КО ≥ 5 мВ/дел: 1 деление в диапазоне частот входного сигнала от 0 до 10 МГц 1,5 деления в диапазоне частот входного сигнала от 10 МГц до полной полосы пропускания при КО < 5 мВ/дел: 1 деление в диапазоне частот входного сигнала от 0 до 10 МГц 1,5 деления в диапазоне частот входного сигнала от 10 до 20 МГц |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от 0 до + 40 до 90 при + 40 °С |
| Масса, кг, не более | 3,03 |
| Габаритные размеры (длина×ширина×высота), мм | 130 × 325 × 158 |
| Напряжение сети переменного тока, В | от 100 до 240 (автоматический выбор) |
| Частота сети переменного тока, Гц | 50/60 |
| Потребляемая мощность, В∙А | 60 |
Комплектация DSO1024A
| № | Наименование | Количество |
| 1. | Осциллограф цифровой DSO1024A | 1 |
| 2. | Кабель питания | 1 |
| 3. | Пробник N2863А 10:1 | 4 |
| 4. | Упаковочная тара | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Паспорт | 1 |
