HDO4024AR — цифровой осциллограф

Артикул: HDO4024AR
Полоса пропускания МГц
200
Частота дискретизации
10 Гвыб/с
Частота дискретизации
2,5 Гвыб/с, 10 Гвыб/с
Количество каналов
4
Исполнение
Настольный
Объем памяти (количество точек) на канал
12,5М
Встроенный прибор
Анализатор спектра
Тип осциллографа
Цифровой запоминающий
Поставка прекращена
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год

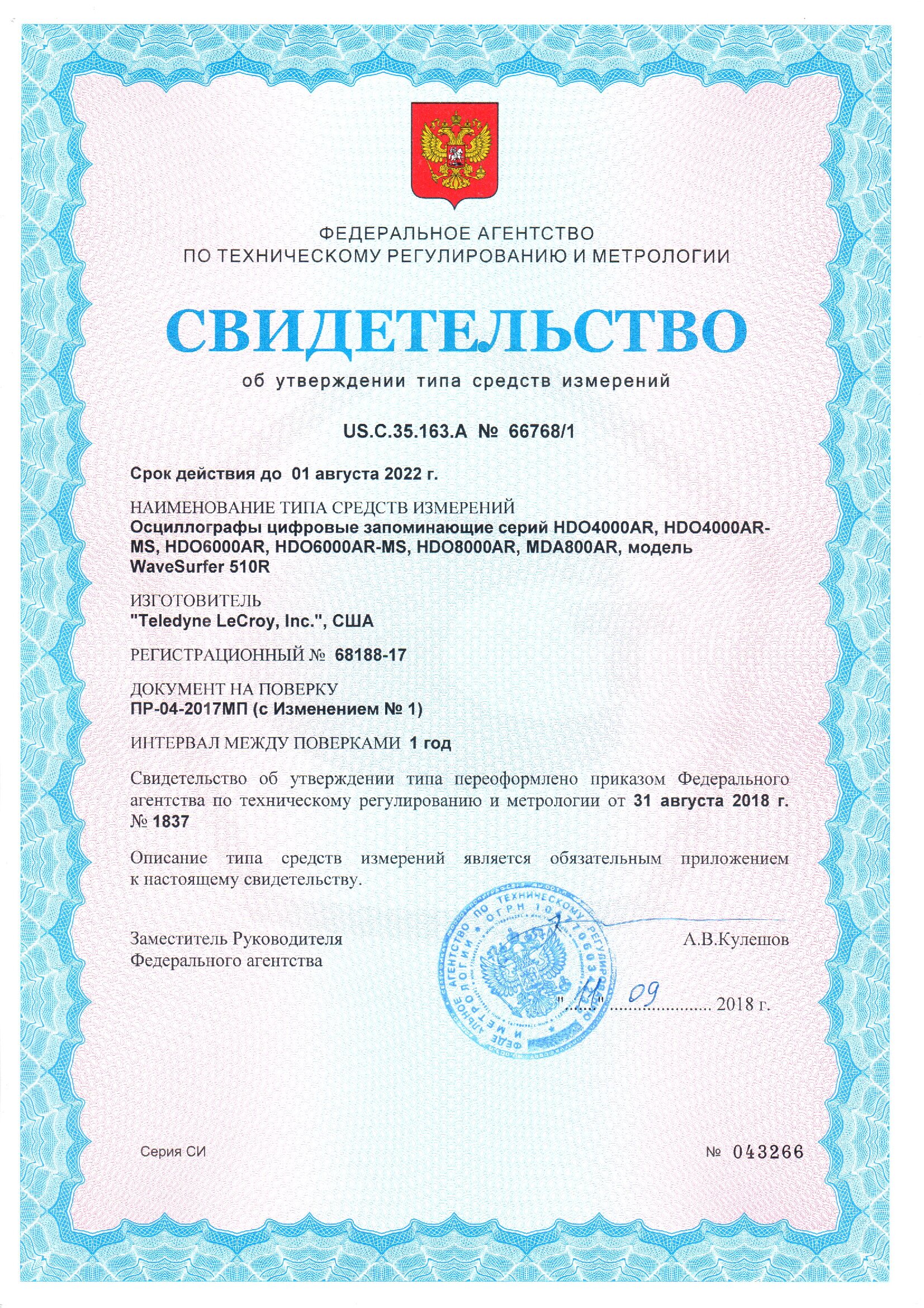

Госреестр 68188-17
до 01.08.2022
Межповерочный интервал  1 год

Описание LeCroy HDO4024AR

Осциллограф высокого разрешения HDO4024AR с полосой пропускания 200 МГц, 12-битным АЦП с технологией высокого разрешения HD4096, которая обеспечивает исключительную достоверность отображения формы сигнала. Осциллограф HDO4024AR автоматически обеспечивает оптимальное отображение входных сигналов во всем диапазоне для доступных полос пропускания. Кроме того, новое поколение пользовательского интерфейса MAUI® с функцией OneTouch невероятно упрощает настройки измерений и обеспечит быстрое изучение проблемы, позволит глубже погрузиться в изучение структуры сложного сигнала, содержащего аномалии, при отладке различных устройств. И наконец, обновленный управляющий ПК осциллографа с более быстрыми процессорами, большей памятью ЦП, а также применение твердотельных накопителей добавляют новинкам еще больше привлекательности и преимуществ.

Технология высокого разрешения HD4096 реализована на базе высокоскоростных 12-битных АЦП с малошумящими входными усилителями и применением системной архитектуры с низким уровнем собственных шумов. Это позволяет осциллографу HDO4024AR выполнять захват сигналов в полосе частот до 200 МГц с высокой дискретизацией и отображать результат с разрешением, которое в 16 раз (!!!) выше, чем у осциллографов других производителей. В осциллографе HDO4024AR, кроме технологии высокого разрешения по вертикали HD4096, реализована технология увеличения частоты дискретизации ESR (Enhanced Sample Rate), которая за счет 10-и кратного превышения частоты дискретизации над верхней границей полосы пропускания обеспечивает оптимальное отображение захваченных сигналов во всех полосах пропускания.

Осциллограф HDO4024AR имеет интерфейс MAUI с OneTouch, который продолжает традиционный подход Teledyne LeCroy внедрения инноваций и совершенствованию пользовательского интерфейса. Технология управления «в одно касание» (One Touch) значительно ускоряет выполнение стандартных операций путем однократного прикосновения к соответствующей области дисплея. Интерфейс имеет революционный метод drag-and-drop (перетащить и зафиксировать), позволяя копировать и настраивать каналы, математические функции и параметры измерений, не отрывая палец от экрана. Простые жесты управления, такие как, перетаскивание, фиксация, сжатие, щелчок делают взаимодействие с осциллографом простым и интуитивно понятным. Функция «Add New» (клавиша «Добавить Новый») позволяет быстро включить новый канал, функцию математики или параметр, а выключить осциллограмму или параметр одним движением пальца. Таким образом, интерфейс MAUI с OneTouch обеспечивает уникальный набор жестов управления сенсорным экраном, значительно облегчает процесс настройки осциллографа и делает работу с прибором доступной на интуитивном уровне.

Область применения цифрового осциллографа HDO4024AR:

Осциллограф высокого разрешения HDO4024AR идеален для отладки и устранения неполадок силовой электроники, автомобильной электроники и встроенных систем, робототехники и электромеханических устройств, использующих сигналы позиционных датчиков высокого разрешения. Он является наиболее востребованным в сфере автопроизводства, управления электропитанием цифровых устройств, анализа сигналов в устройствах силовой электроники, научно-физических, оборонных и аэрокосмических приложений.

Характеристики LeCroy HDO4024AR

Параметр HDO4024AR HDO4034AR HDO4054AR HDO4104AR
Полоса пропускания 200 МГц 350 МГц 500 МГц 1 ГГц
АЦП 12 бит (15 бит в режиме увеличенного разрешения ERES)
Количество каналов 4
Частота дискретизации 2,5 ГГц (10 ГГц в режиме ESR)
Память 12,5 МБ/канал (опция - 50 МБ при объединении)
Режимы ESR, WaveScan, History, LabNotebook, сегментированная развертка
Измерения и математика стандартный набор
Программные опции анализатор спектра, анализатор мощности, декодирование протоколов I2C, SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553
Дисплей TFT сенсорный экран 31 см, разрешение 1280х800 точек (WXGA)
Масса 5,7 кг

Комплектация LeCroy HDO4024AR

Наименование Количество
1. Цифровой осциллограф HDO4024AR 1
2. Пассивный пробник (на каждый канал) 10
3. Защитная передняя панель 1
4. Кабель питания 1
5. Антивирусное программное обеспечение (пробная версия) 1
6. Руководство по эксплуатации 1
7. Калибровка с сертификатом 1
