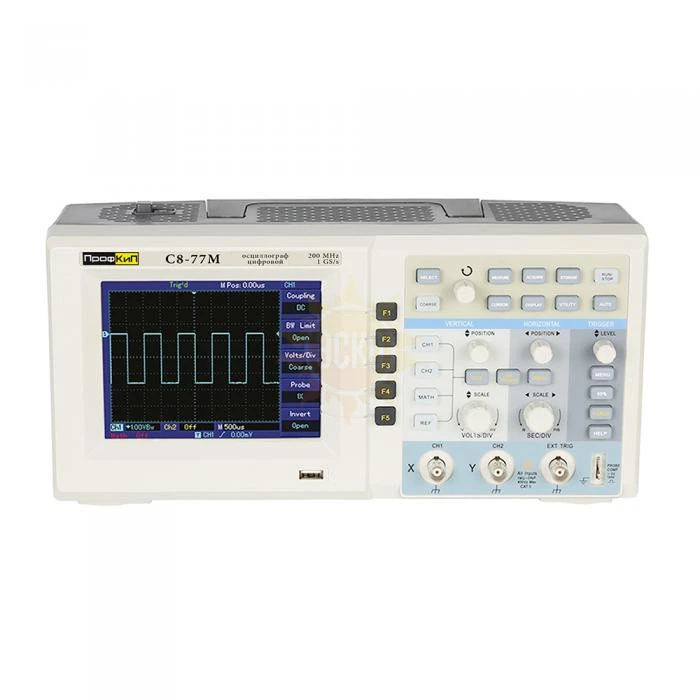

ПрофКиП С8-77М осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

распечатать описание в PDF

ПрофКиП С8-77М осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП С8-77М осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

Назначение осциллографа цифрового ПрофКиП С8-77М

Осциллограф цифровой ПрофКиП С8-77М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частой дискретизации до 1 ГГц. Осциллограф цифровой ПрофКиП С8-77М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей и т.д.

Особенности и преимущества осциллографа цифрового ПрофКиП С8-77М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 200 МГц
▪ Экран: цветной ЖК-дисплей 14.5 см
▪ Максимальная частота дискретизации: 1000 Мвыб /с
▪ Глубина памяти: 12.5 К
▪ Пиковый детектор
▪ Выход сигнала «годен/не годен»
▪ Возможность сохранения 20 осциллограмм (200 на внешний носитель)
▪ 20 профилей настроек
▪ Создание шаблона допускового контроля
▪ Регистрация в память до 1000 кадров
▪ Функции: сложение, вычитание, умножение, деление, БПФ
▪ USB для сохранения данных на передней панели
▪ USB для дистанционного управления на задней панели
▪ Интерфейс USB 2.0

Основные технические характеристики осциллографа цифрового ПрофКиП С8-77М

Параметры	Значения
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0 МГц … 200 МГц
Коэффициент отклонения (К_откл)	2 мВ /дел … 5 В /дел
Погрешность установки К_откл	±4% (2 мВ /дел) ±3% (5 мВ /дел … 5 В /дел)
Время нарастания	не более 1.8 нс
Входной импеданс	1 МОм /27 пФ
Максимальное входное суммарное напряжение	400 В
Связь по входу	открытый, закрытый, «земля»
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (К_разв)	2 нс /дел … 50 с /дел
Погрешность К_разв	±0.2%
Режим работы	Основной, окно, Zoom окна, X-Y
Синхронизация
Источники синхросигнала	1 или 2 канал, внешний, сеть
Режим запуска развертки	Автоматический, ждущий, однократный, «стоп»
Виды синхронизации	Фронт /срез, длительность, ТВ (с выделением строки), альтернативная (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Максимальная частота дискретизации	1 ГГц
Эквивалентная частота дискретизации	25 ГГц
Интерполяция	Sin X/X
Объем памяти на канал	12.5 К (25 К при объединении)
Режим сбора данных	Стандартная выборка, усреднение (2 / - /256), пиковый детектор, накопление (1с, 2с, 5с, бесконечность, выкл)
Курсорные измерения
Относительные, абсолютные, режим слежения	ΔU, ΔТ, 1 /ΔТ
Автоматические измерения
По вертикали	Пик-пик, амплитуда, U_min, U_max, Uhi, Ulo, среднее, выбросы на фронте и на спаде.
По горизонтали	Частота, период, время нарастания и спада, +/- длительность импульса, +/-скважность
Встроенный генератор
Форма сигнала	меандр
Выходное напряжение	3 В
Частота	1 кГц

Общие данные осциллографа цифрового ПрофКиП С8-77М

▪ Потребляемая мощность: 50 ВА
▪ Интерфейс: USB 2.0
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц
▪ Габаритные размеры: 320х150х130 мм
▪ Вес: 2.5 кг

Комплект поставки осциллографа цифрового ПрофКиП С8-77М

Наименование	Количество
Осциллограф цифровой ПрофКиП С8-77М	1 шт.
Делитель 1:1 /1:10	2 шт.
CD с ПО	1 шт.
ВЧ-кабель	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
