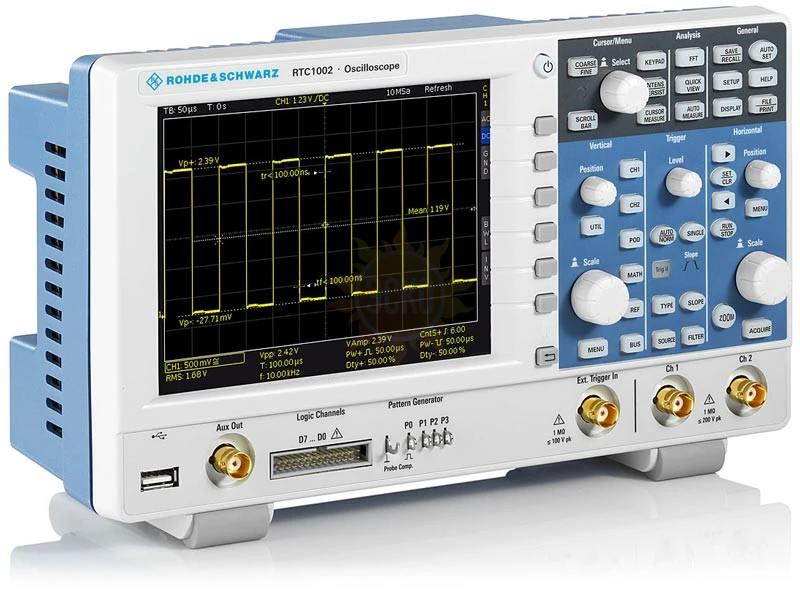

RTC1002 — осциллограф двухканальный

Артикул: 1335.7500.02
Полоса пропускания МГц
300
Частота дискретизации
2 Гвыб/с
Частота дискретизации
2 Гвыб/с
Количество каналов
2
Исполнение
Настольный
Объем памяти (количество точек) на канал
Тип осциллографа
Цифровой запоминающий
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  3 года

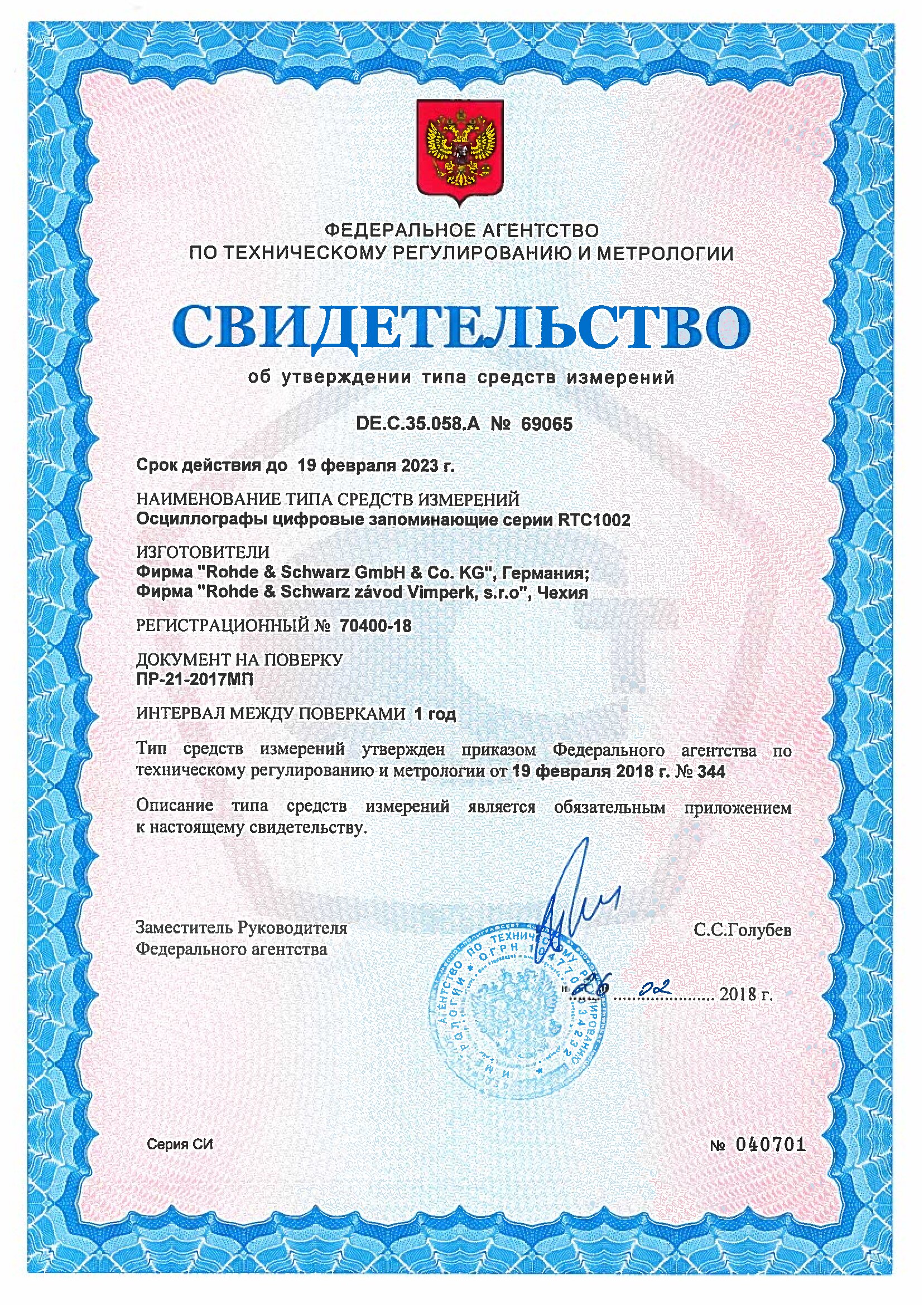

Госреестр 70400-18
до 19.02.2028
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz RTC1002

Высокая чувствительность, многофункциональность и отличная цена – это то, чем отличается осциллограф RTC1000.

Большой набор функций осциллографа адресован самой широкой группе пользователей – от разработчиков электроники до инженеров по ремонту и обслуживанию и преподавателей. Современная высокопроизводительная техника в чрезвычайно тихом конструктивном исполнении отвечает высоким требованиям сегодняшних клиентов. Осциллографы данной серии включают широкий спектр опций модернизации, обеспечивая настоящую защиту инвестиций на будущее.

Осциллограф RTC1000 представляет собой прибор "X-в-одном", объединяя в одном устройстве функции осциллографа, логического анализатора, анализатора протоколов, анализатора спектра, генератора цифровых последовательностей, функционального генератора, цифрового вольтметра и тестера компонентов.

Особенности осциллографа RTC1002:

Высококлассное аппаратное обеспечение захвата данных для получения точных результатов измерений:

  • Частота дискретизации до 2 млрд отсчетов/с;
  • Глубина памяти до 2 млн отсчетов;
  • Измерение с низким уровнем шума благодаря самым современным АЦП.

Универсальные измерительные функции и быстрое получение результатов:

  • Широкий выбор автоматических функций измерения;
  • Функция QuickView: основные результаты одним нажатием кнопки;
  • Тестирование по маске: простое создание новой маски несколькими нажатиями клавиш;
  • БПФ: простой способ анализа спектра сигналов.

Осциллограф 10-в-1:

  • Осциллограф;
  • Логический анализатор;
  • Анализатор протоколов;
  • Генератор сигналов и цифровых последовательностей;
  • Цифровой вольтметр;
  • Тестер компонентов;
  • Режим частотного анализа;
  • Испытание на соответствие маске.

Перспективность и масштабируемость:

  • Бесплатные обновления встроенного ПО;
  • Модернизация полосы пропускания по необходимости;
  • Опции анализа последовательных шин через программные ключи.

Два дисплея вместо одного:

  • 20 вертикальных делений с использованием виртуального экрана для непосредственного отображения до 13 сигналов;
  • Минимизируемые программные меню для увеличения горизонтальной области просмотра осциллограмм.

Встроенный логический анализатор (MSO):

  • 8 дополнительных цифровых каналов;
  • Синхронный и коррелированный по времени анализ аналоговых и цифровых компонентов электронных систем;
  • Возможность полной модернизации.

Стандартные интерфейсы LAN и USB:

  • Беспроблемная интеграция посредством MTP;
  • Удаленный дисплей через локальную сеть.

Отличные характеристики:

  • Стандартная функция тестера компонентов;
  • Время загрузки 7 секунд.

Частотный БПФ анализ:

  • Стандартная функция, 128 тыс. точек.

Функция QuickView: результаты одним нажатием кнопки:

  • Графическое отображение ключевых результатов измерения для активного сигнала.

Функция автонастройки:

  • Автоматический выбор настроек по вертикали, по горизонтали и запуска для оптимального просмотра активных сигналов.

Документирование результатов нажатием одной кнопки.

Встроенный генератор сигналов и цифровых последовательностей (до 50 Мбит/с):

  • Вывод синусоидального, прямоугольного/ импульсного, пилообразного и шумового сигналов;
  • Вывод 4-битных цифровых последовательностей.

Характеристики Rohde & Schwarz RTC1002

Параметр Значение
RTC1002 RTC1002+B220 RTC1002+B221 RTC1002+B222 RTC1002+B223
Система вертикального отклонения
Количество каналов 2
Полоса пропускания (–3 дБ) 50 МГц 70 МГц 100 МГц 200 МГц 300 МГц
Время нарастания (расчетное) 7 нс 5 нс 3,5 нс 1,75 нс 1,15 нс
Входной импеданс 1 МОм ± 2 % и 14 пФ ± 2 пФ
Чувствительность по входу при максимальной полосе пропускания во всех диапазонах от 1 мВ/дел до 10 В/дел
Точность усиления по постоянному напряжению смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки
входная чувствительность во всех диапазонах 3 %
Система сбора данных
Максимальная частота дискретизации (в реальном масштабе времени) 1 млрд отсчетов/с, 2 млрд отсчетов/с (в режиме чередования)
Память для собранных данных 1 млн отсчетов, 2 млн отсчетов (в режиме чередования)
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 100 с/дел
Система синхронизации (запуска)
Типы запуска базовая модель: по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту
опция: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Функции анализа и измерений
Функция быстрого вывода QuickView размах напряжения, положит./отриц. пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота
(при нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются)
Автоматизированные измерения длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положит./отриц. выброс, длительность импульса, коэффициент заполнения±, время нарастания/ спада, задержка, фаза
Математические операции с сигналом сложение, вычитание, умножение, деление, БПФ
Опция MSO
Цифровые каналы 8 (1 логический пробник)
Частота дискретизации 1 млрд отсчетов/с
Память для собранных данных 1 млн отсчетов
Опция генератора сигналов
Разрешающая способность, частота дискретизации 8 бит, 978 тыс. отсчетов/с
Амплитуда (высокоимпедансное состояние; 50 Ом) от 60 мВ до 6 В (Вразмах); от 30 мВ до 3 В (Вразмах)
Смещение пост. составл. синусоидальный от 0,1 Гц до 50 кГц
импульсный/прямоугольный и пилообразный/треугольный от 0,1 Гц до 10 кГц
Опция 4-разрядного генератора цифровых последовательностей (шаблонов)
Программируемый шаблон интервал дискретизации от 20 нс до 42 с, выше/ниже
объем памяти 2048 отсчетов
4-разрядный счетчик частота от 100 мГц до 50 МГц
Меандр частота от 1 мГц до 500 кГц
Цифровой вольтметр
Измерения (постоянное напряжение, СКЗ переменного и постоянного напряжения, СКЗ переменного напряжения) до 3 разрядов
Частотомер
Разрешение 6-разрядный дисплей
Общие данные
Экран 6,5", цветной VGA дисплей (640 × 480 пикселей)
Интерфейсы 1 × USB-хост, дополнительный USB, LAN
Акустический шум (максимальный уровень звукового давления на расстоянии 0,3 м) 30,4 дБ(A)
Габариты, Ш × В × Г 285 мм × 175 мм × 140 мм
Масса 1,7 кг

Комплектация Rohde & Schwarz RTC1002

Наименование RTC1002 RTC1002+B220 RTC1002+B221 RTC1002+B222 RTC1002+B223
1. Базовая модель RTC1002, полоса пропускания 50 МГц, 2 канала 1 1 1 1 1
2. Расширение полосы пропускания RTC-B220 до 70 МГц - 1 - - -
3. Расширение полосы пропускания RTC-B221 до 100 МГц - - 1 - -
4. Расширение полосы пропускания RTC-B222 до 200 МГц - - - 1 -
5. Расширение полосы пропускания RTC-B223 до 300 МГц - - - - 1
6. Пассивный пробник RT-ZP03 на каждый канал 2 2 2 2 2
7. Генератор сигналов RTC-B6 1 1 1 1 1
8. Кабель питания 1 1 1 1 1
9. Краткое руководство 1 1 1 1 1
10. Инструкции по технике безопасности 1 1 1 1 1
