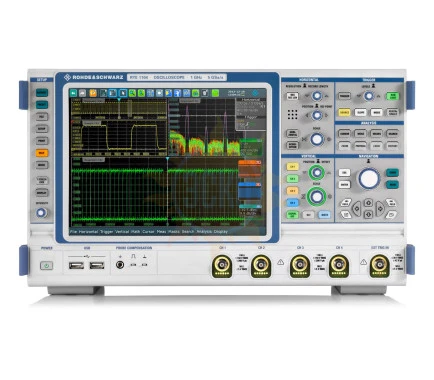

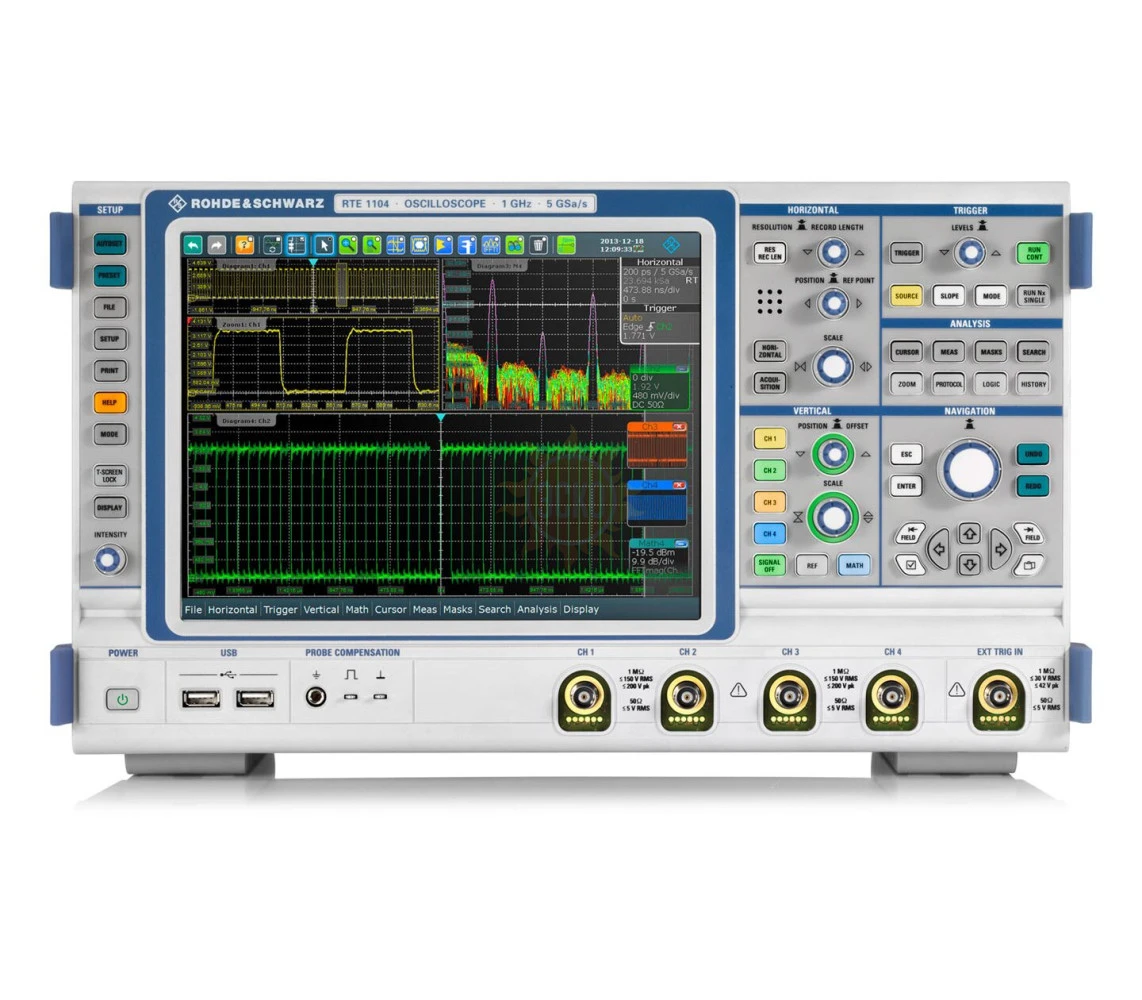

RTE1204 — цифровой осциллограф

Артикул: 1326.2000.84
Частота дискретизации
5 Гвыб/с
Полоса пропускания ГГц
2
Частота дискретизации
5 Гвыб/с
Количество каналов
4
Исполнение
Настольный
Объем памяти (количество точек) на канал
Встроенный прибор
Анализатор спектра, Логический анализатор, Генератор сигналов
Тип осциллографа
Цифровой запоминающий
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  3 года
Госреестр 62941-15
до 02.09.2025
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde Schwarz RTE1204

Цифровой осцилограф RTE1204 полностью интегрированное решение для испытаний в различных областях с функциями анализа частоты, логики и последовательных протоколов. RTE1204 позволяет быстро, точно и легко решать повседневные контрольно-измерительные задачи: от разработки интегрированных устройств до анализа устройств силовой электроники и общей отладки.

Принцип действия цифрового осциллографа RTE1204 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Цифровой осциллограф RTE1204 позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.

К осциллографу возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных. Конструктивно осциллографы Цифровой осциллограф RTE1204 выполнен в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.

Особенности цифрового осциллографа RTE1204:

Уверенность в результатах измерения

  • Точные измерения благодаря очень низкому собственному шуму;
  • Одноядерный АЦП и разрешение по вертикали до 16 бит;
  • Полная полоса измерения даже при чувствительности 500 мкВ/дел;
  • Высокая разрешающая способность по времени и большая глубина памяти;
  • Быстрое обнаружение редко возникающих ошибок сигнала благодаря одному миллиону осцилограмм в секунду;
  • Высокоточный запуск с использованием цифровой системы запуска.

Расширенные функциональные возможности и оперативное получение результатов

  • Автоматические измерения: 77 доступных функций;
  • QuickMeas: получение ключевых результатов измерения нажатием одной кнопки;
  • Функция архива: возврат к предыдущим результатам измерения;
  • Настройка испытаний по маске за несколько секунд;
  • БПФ: простой способ анализа спектра сигналов;
  • Детальный анализ с помощью поиска и навигации.

Использование с удовольствием

  • Сенсорный экран высокого разрешения размером 10,4 дюйма;
  • Полностью настраиваемый экран;
  • Быстрый доступ к важным инструментам;
  • Получение подробной информации о сигнале одним касанием;
  • Получение документации нажатием одной кнопки.

Предназначен для решения задач в различных областях

  • Логический анализ: быстрые и точные испытания интегрированных устройств;
  • Простые запуск и декодирование последовательных протоколов;
  • Анализ параметров электропитания;
  • Анализ ЭМП: испытания во время разработки;
  • Встроенный генератор сигналов произвольной формы.

Характеристики Rohde Schwarz RTE1204

Параметр Значение
RTE1022 RTE1024 RTE1032 RTE1034 RTE1052 RTE1054 RTE1102 RTE1104 RTE1152 RTE1154 RTE1202 RTE1204
Система вертикального отклонения
Количество каналов 2 4 2 4 2 4 2 4 2 4 2 4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 200 МГц 350 МГц 500 МГц 1 ГГц 1,5 ГГц 2 ГГц
Время нарастания переходной характеристики (Расчетное) < 1,75 нс < 1 нс < 700 пс < 350 пс < 233 пс < 175 пс
Импеданс 50 Ω+/- 1.5 %
1 MΩ+/- 1 % , 16 пФ+/- 1 пФ (измер)
Чувствительность на 50 Ω: от 500 мкВ/дел до 1 В/дел
на 1 МΩ: от 500 мкВ/дел до 10 В/дел
Разрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (Расчетное)
Максимальное входное напряжение на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки от 50 пс/дел до 5000 с/дел
Погрешность временной развертки ± 2 чнм
Задержка между каналами ± 100 нс
Система запуска
Типы запуска По фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео, по сигналу последовательной шины (опционально)
Чувствительность Устанавливается автоматически или вручную в диапазоне от 0 до 5 делений
Система сбора данных
Частота дискретизации (в режиме реального времени) максимально 5 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени) > 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале), млн. точек
Стандартно 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40
c опцией RTE-B101 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80
c опцией RTE-B102 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200
Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)
Арифметические операции Выключены, огибающая, усреднение
Функции анализа и измерений
Автоматизированные измерения 77 функций измерения
Курсорные измерения Два набора курсоров, каждый из которых содержит по два горизонтальных и вертикальных курсор
Математические операции с сигналом 4 расчетные осциллограммы;
математические, логические операции, сравнение, КИХ-фильтр, БПФ
Общие характеристики
Дисплей Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768
Интерфейсы LAN 1 Гбит/с, 4 × USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешний запуск, выход сигнала запуска, GPIB (Опционально)
Габаритные размеры (Ш-В-Г), мм 427 × 249 × 204
Масса (номинально, без опций) 8,6 кг

Комплектация Rohde Schwarz RTE1204

Наименование Количество
1. Цифровой осциллограф RTE1204 1
2. Пассивные пробники 4
3. Руководство по эксплуатации 1
4. Методика поверки 1
