Цифровой осциллограф RGK DO1254

Осциллограф RGK DO1254 – настольный прибор с полосой пропускания 125 МГц и максимальной частотой дискретизации 2 Гвыб/с, который работает под управлением ОС Android. Модель снабжена 4 аналоговыми каналами, что позволяет выполнять отладку и диагностику сложных устройств и оборудования, отслеживая сигналы в разных точках системы и визуально сравнивая их форму. Поддержка дистанционного режима работы и наличие широкого набора интерфейсов, с возможностью задействования подключаемого адаптера беспроводной связи, обеспечивает простую интеграцию изделия в состав испытательных стендов и установок лабораторного и промышленного назначения.

Функциональные возможности

За счет использования архитектуры на основе аппаратной платформы X-Vision, осциллограф RGK DO1254 обладает низким уровнем собственных шумов, обеспечивая высокую производительность измерений, с быстрой обработкой данных в реальном времени. Благодаря этому прибор способен точно отображать форму низкоамплитудных сигналов, с регистрацией редких аномалий и сбоев. Регулируемая глубина записи, до 100 M, дает возможность выполнять захват длительных сигналов, а поддержка режима сегментации, с записью в энергонезависимую память до 250 000 сегментов, упрощает выявление непериодических артефактов.

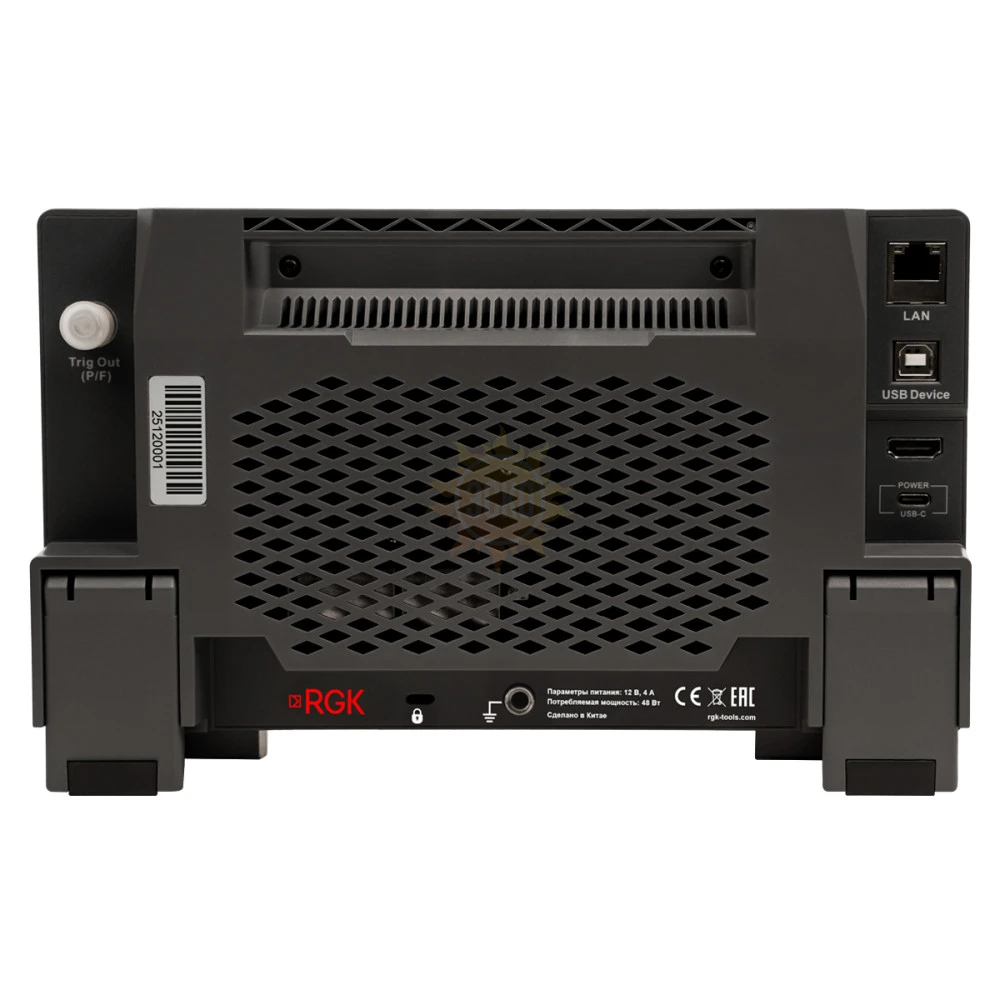

Цифровой осциллограф RGK DO1254 реализует функции High Res, улучшая соотношение "сигнал-шум", Average, минимизируя влияние случайных помех, и детектирования пиков, что упрощает отслеживание выбросов. Прибор можно использовать для тестирования серийных устройств по принципу Pass-Fail в составе автоматизированных систем, с задействованием соответствующего выхода с тыльной стороны корпуса. При исследовании частотного спектра в режиме БПФ доступно 6 вариантов оконных функций, с анализом до 1 млн. точек. Доступно 43 вида автоматических измерений. Для контроля амплитудных и частотных показателей прибор комплектуется интегрированным цифровым вольтметром и частотомером, с функцией сбора статистики.

Конструкционные особенности

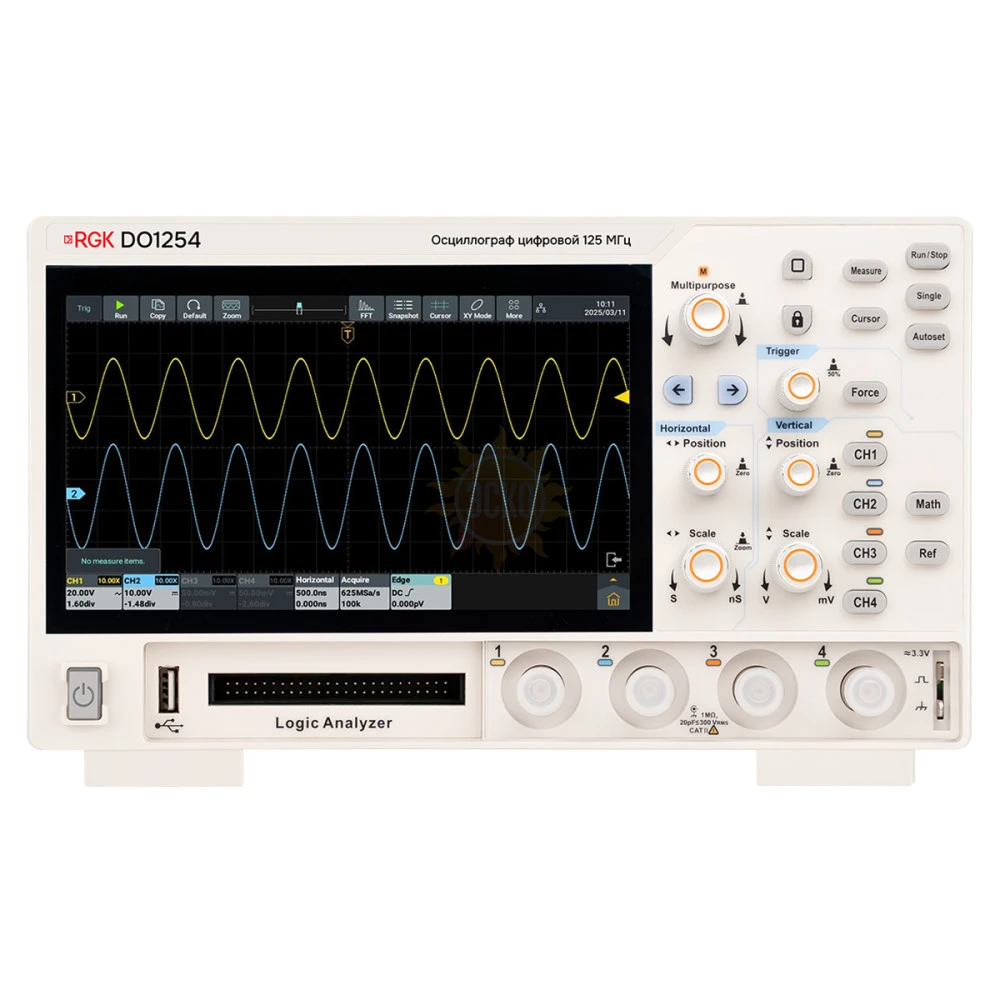

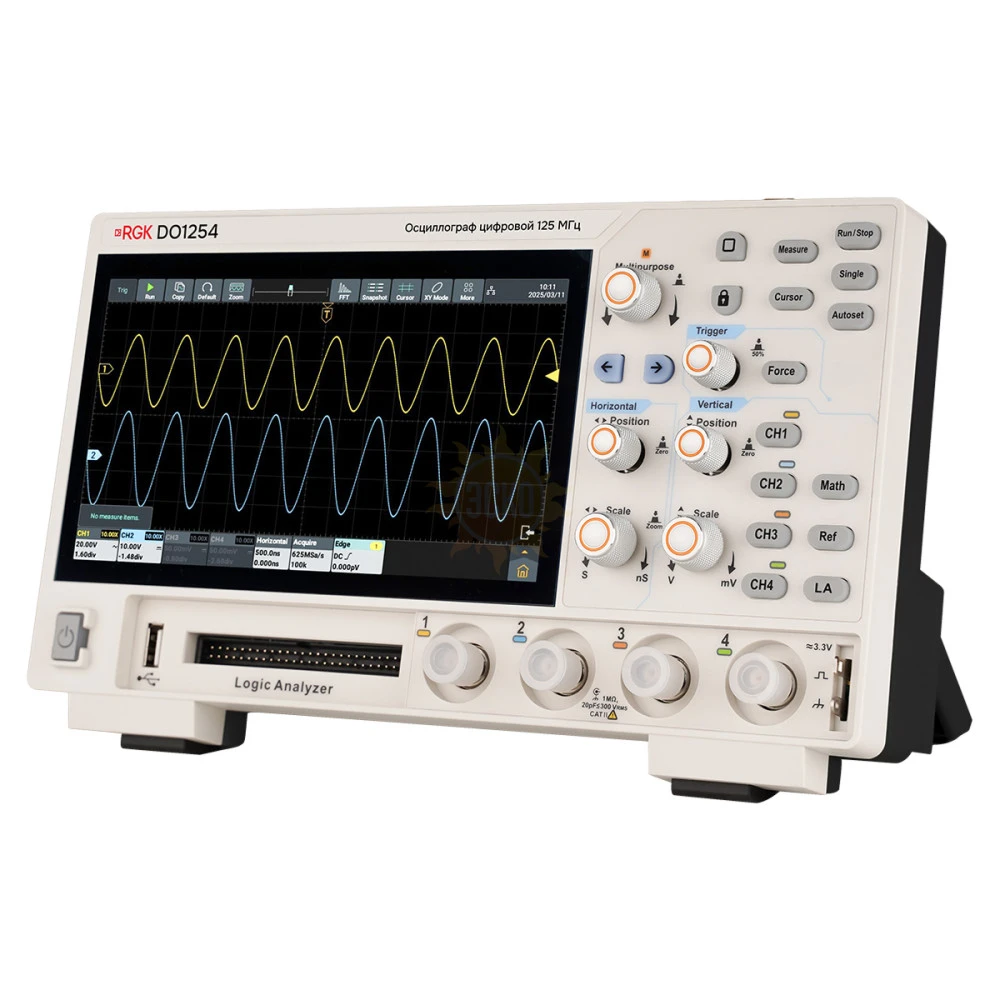

4-канальный осциллограф RGK DO1254 выполнен в тонком компактном корпусе и снабжен 7-дюймовым цветным сенсорным дисплеем с разрешением 1024 x 600 пикс. и традиционной панелью управления, поддерживая также подключение компьютерной мыши. Используется питание от внешнего источника – подключаемого комплектного сетевого адаптера или повербанка с интерфейсом USB Type-C, реализующего протокол Power Delivery, что делает прибор пригодным для мобильного применения и обеспечивает гальваническую развязку от сети переменного тока, способствуя минимизации наводок и помех.
