Описание U1620A

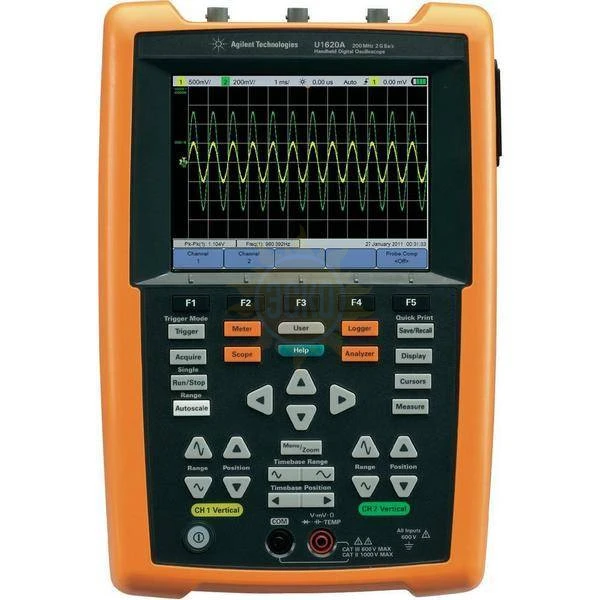

U1620A – это первый в мире ручной осциллограф с дисплеем VGA. Он имеет полосу пропускания 200 MГц и два канала с изоляцией CAT III, 600 В, позволяющих выполнять измерения незаземленным прибором. Благодаря частоте дискретизации 2 Гвыб/с и глубине памяти 2 Mвыб, он способен захватывать больше осциллограмм таких сигналов, как импульсы с ШИМ, броски пускового тока, переходные процессы, формы тока и напряжения при пуске электродвигателя. Дисплей размером как у настольного прибора и два окна увеличения позволяют легко обнаруживать проблемные участки и увеличивать их для более детального анализа. С его помощью вы сможете легко обнаруживать глитчи в просматриваемом сигнале.

Особенности осциллографа портативного с полосой 200 МГц U1620A:

Три прибора в одном: двухканальный ручной осциллограф, цифровой мультиметр, регистратор данных;
Полоса пропускания 200 МГц и два изолированныхи канала;
Частота дискретизации до 2 Гвыб./с, объем памяти до 2 Мвыб;
5,7-дюймовый VGA TFT LCD дисплей с тремя режимами визуализации (в помещении, на улице, режим ночного видения);
Два окна для отображения сигналов с масштабированием;
Высокая частота дискретизации и большая глубина памяти для захвата и отображения мельчайших деталей сигнала;
Встроенный мультиметр с разрешением дисплея 10000 отсчетов;
Изолированные каналы с возможностью подачи напряжения до 600В CAT III;
Сохранение данных на ПК.

Характеристики U1620A

Параметр		Значение
Параметр				U1610A		U1620A
Полоса пропускания (–3 дБ)¹		100 МГц		200 МГц
Погрешность усиления по постоянному току¹		± 4 % от полной шкалы
Погрешность усиления по постоянному току¹		Полная шкала эквивалентна 8 делениям
Погрешность установки двойного курсора¹		± Погрешность усиления по пост. току + 0,4 % полной шкалы (~ 1 младший разряд) ± 4 % полной шкалы ± 0,4% полной шкалы (~1 младший разряд)
АЦП
Максимальная частота дискретизации: - Одноканальный режим - Двухканальный режим		1 Гвыб/с с чередованием 500 Mвыб/с на канал		2 Гвыб/с с чередованием 1 Гвыб/с на канал
Максимальная глубина памяти осциллограмм: - Одноканальный режим - Двухканальный режим		120 Kточек/канал (с чередованием) 60 Kточек/канал		2 Мточек/канал (с чередованием) 1 Мточек/канал
Вертикальное разрешение		8 бит
Обнаружение пиковых значений		> 10 нс		> 5 нс
Усреднение		Выбирается от 2 до 8192 с шагом, соответствующим степени числа 2
Фильтр		Ограничение полосы до 10 кГц и 20 МГц
Интерполяция		(Sin x)/x
Система вертикального отклонения
Аналоговые каналы		Канал 1 и канал 2 с одновременным захватом
Расчетное время нарастания импульса		3,50 нс (тип.)		1,75 нс (тип.)
Чувствительность по вертикали		от 2 мВ/дел до 50 В/дел
Защита от перенапряжения		CAT III, 600 В _ср.кв.(с пробником 10:1)
Защита от перенапряжения		CAT III, 300 В_ср.кв.(с пробником 1:1)
Диапазон смещения положения осциллограммы		± 4 дел
Динамический диапазон		± 8 дел
Входной импеданс и емкость		1 MОм ± 1 % ≈ 22 пФ ± 3 пФ
Связь по входу		по постоянному току и по переменному току
Предельная полоса пропускания		10 кГц и 20 МГц (по выбору)
Изоляция между каналами (с одинаковой вертикальной чувствительностью)		CAT III, 600 В
Пробники		U1560-60002, пассивный пробник 1:1
		U1561-60002, пассивный пробник 10:1
		U1562-60002, пассивный пробник 100:1
Коэффициент ослабления пробника		1x, 10x, 100x
Развязка		5 В_{пик-пик}, 1 кГц
Собственный шум (тип.)		5 % от полной шкалы или 8 мВ (в зависимости от того, что больше)
Погрешность вертикального отклонения по постоянному току		±0,1 % от деления ± 2 мВ ± 1,6 % величины отклонения
Погрешность установки одиночного курсора		± Погрешность усиления по постоянному току + Погрешность вертикального отклонения по постоянному току + 0,2 % полной шкалы (~1/2 младшего разряда)
Погрешность установки одиночного курсора		± 4 % полной шкалы ± 0,1 дел. ± 2 мВ ± 1,6 % величины отклонения + 0,2 % полной шкалы (~1/2 младшего разряда)
Система горизонтального отклонения
Скорость развертки		от 5 нс/дел до 50 с/дел		от 2 нс/дел до 50 с/дел
Разрешение		100 пс для 5 нс/дел		40 пс для 2 нс/дел
Точность синхронизации		25 х 10^-6
Точка отсчета		Слева, в центре, справа
Диапазон опережения запуска		1 ширина экрана или 120 мс (в зависимости от того, что меньше)		1 ширина экрана или 1 мс (в зависимости от того, что меньше)
Диапазон задержки запуска		от 50 мс до 500 с		от 20 мс до 500 с
Разрешение измерения интервалов времени		100 пс для 5 нс/дел		40 пс для 2 нс/дел
Погрешность измерения интервалов времени		В одном канале: ± 0,0025 % показания ± 0,17 % ширины экрана ± 60 пс
Погрешность измерения интервалов времени		Между каналами: ± 0,0025 % показания ± 0,17 % ширины экрана ± 120 пс
Режимы горизонтальной развертки		Основной, увеличение, XY, с прокруткой
Горизонтальное панорамирование и увеличение		Два окна увеличения
Система запуска
Источник сигнала запуска		Канал 1, канал 2, внешний
Виды запуска		Нормальный, однократный, автоматический
Режимы запуска		По перепаду, длительности импульса, видеосигналу, n-ному перепаду, сигналам шин CAN и LIN
Автоматическое масштабирование		Находит и отображает активные каналы, устанавливает тип запуска по перепаду в канале с наибольшим номером и устанавливает такую вертикальную чувствительность, чтобы при выбранной скорости развертки на экране помещалось приблизительно 2 периода
Автоматическое масштабирование		Необходимые условия: напряжение > 10 мВ_{пик-пик}, коэффициент заполнения 0,5 %, частота > 50 Гц
Упреждение		от 60 нс до 10 с
Диапазон		± 6 дел от середины экрана
Чувствительность		≥ 10 мВ/дел: 0,5 дел
Чувствительность		< 10 мВ/дел: более 1 дел или 5 мВ
Погрешность по уровню		± 0,6 дел
Режим входа		Связь по переменному току (~10 Гц), связь по постоянному току, подавление НЧ (~35 кГц), подавление ВЧ (~35 кГц)
Внешний запуск: - Входной импеданс и емкость - Защита от перенапряжения - Диапазон - Полоса пропускания		1 МОм ≈ 10 пФ CAT III, 300 В_{ср. кв} Связь по постоянному току: уровень запуска ± 5 В 100 МГц
Измерительная система
Автоматическое измерение		Задержка, скважность отрицательных и положительных импульсов, время спада и нарастания, частота, период, фазовый сдвиг, максимальный и минимальный периоды, ширина положительных и отрицательных импульсов, крест-фактор, амплитуда, вершина, основание, среднеквадратическое, среднее и среднее за период значения, основание, максимум, минимум, передний и задний глитчи, стандартное отклонение, значение, активная, реактивная и полная мощность, коэффициент мощности, переменный ток (с U1583B/1146A), постоянный ток (с 1146A)
Математические функции осциллографа		Канал 1 + Канал 2, Канал 1 – Канал 2, Канал 2 – Канал 1, Канал 1 × Канал 2, Канал 1 / Канал 2, Канал 2 / Канал 1, d/dt(Канал 1), d/dt(Канал 2), ∫(Канал 1)dt, ∫(Канал 2)dt, БПФ
Измерение по курсорам		ΔV: разность напряжений между курсорами
Измерение по курсорам		ΔT: разность времени между курсорами
Число точек БПФ		1024
Весовые функции		Прямоугольник, Хеннинг, Хемминг и Блэкман-Харрис, плоское
Дисплей
Дисплей		5,7 дюймов цветной ЖК VGA (считывание на солнце)
Разрешение		Область отображения VGA: 640 х 480 пикс.
Функции управления		Векторный режим вкл/откл., интерполяция sin x/x вкл/откл., постоянное послесвечение вкл/откл., яркость подсветки, цветовая схема, очистка дисплея
Часы реального времени		Дата и время (настраиваемые)
Язык		10 языков по выбору
Встроенная система подсказки		Вызывается нажатием кнопки “Help”
Хранение данных
Сохранение и вызов из энергонезависимой памяти		Во внутренней памяти может быть сохранено до 10 осциллограмм и конфигураций настроек
Порт и форматы		Полноскоростной хост-порт USB 2.0
		Форматы изображений: .bmp (8 бит, 24 бит) и .png (24 бит)
		Формат данных: .csv
Ввод/вывод		Полноскоростной хост-порт USB 2.0, полноскоростной ведомый порт USB 2.0
Поддерживаемые языки печати		PCL 3 GUI, PCL 5 Enhanced, PCL 5 Color, PCL 6
Примечание: ¹ «1» - указывает на гарантируемые значения, все остальные значения – типовые. Приведенные значения действительны после 30-минутного прогрева и в пределах ±10 °C от температуры калибровки.
Максимальное входное напряжение
Непосредственная подача на вход каналов 1 и 2 (пробник 1:1)		300 В_{ср. кв.}CAT III
Подача на вход каналов 1 и 2 (пробник 10:1)		600 В_{ср. кв.}1 CAT III, 1000 В_{ср. кв.} 1 CAT III
Подача на вход каналов 1 и 2 (пробник 100:1)		600 В_{ср. кв} 1 CAT III, 1000 В_{ср. кв.}1 CAT III, 3540 В_{ср. кв.} 1 CAT I
Вход мультиметра		600 В_{ср. кв.}CAT III, 1000 В_{ср. кв.}CAT III
Вход осциллографа		300 В_{ср. кв.} CAT III
Частота тока		50-60 Гц (синусоидальный пер. ток), 0 Гц (пост. ток)
Изоляция каналов
Между любым входом и землей		600 В_{ср. кв.}CAT III
Примечание: ¹ - более подробные характеристики смотрите в документации на пробник.
Характеристики цифрового мультиметра
Погрешность		± (% показания + число единиц младшего разряда) при 23 °C ± 5 °C и относительной влажности воздуха < 80 %
Характеристики режима измерения переменного напряжения		указаны для связи по переменному току и действительны в пределах от 5 % до 100 % диапазона измерений
Температурный коэффициент		0,1 × (указанная погрешность) / °C (в диапазоне 0 - 18 °C или 28 - 50 °C)
Коэффициент ослабления синфазного сигнала (CMRR)		более 90 дБ при постоянном токе и переменном токе 50/60 Гц ± 0,1 % (несимметричная нагрузка 1 кОм)
Коэффициент подавления помех от сети питания (NMRR)		более 60 дБ при переменном токе 50/60 Гц ± 0,1 %
Максимальное показание		10 000 с автоматической индикацией полярности
Защита от перенапряжения ¹		CAT II, 1000 В или CAT III, 600 В
Функция	Диапазон	Разрешение	Погрешность	Входной импеданс (номинальный)	Измерительный ток
Постоянное напряжение	100,00 мВ ²	0,01 мВ	0,1 % + 5	> 1 ГОм	-
	1000,0 В	0,1 мВ	0,09 % + 5	11,11 МОм
	10,000 В	0,001 В	0,09 % + 2	10,10 МОм
	100,00 В	0,01 В	0,09 % + 2	10,01 МОм
	1000,0 В ³	0,1 В	0,15 % + 5	10,01 МОм
Переменное напряжение	100,00 мВ	0,01 мВ	1 % + 5 (40 Гц – 2 кГц)	> 1 ГОм	-
	1000,0 мВ	0,1 мВ	1 % + 5 (40 – 500 Гц)	10,00 МОм
	1000,0 мВ	0,1 мВ	2 % + 5 (500 Гц – 1 кГц)
	10,000 В 100,00 В	0,001 В 0,01 В	1 % + 5 (40 – 500 Гц
			2 % + 5 (500 Гц – 1 кГц)
			2 % + 5 (1 – 2 кГц)
	1000,0 В ³	0,1 В	1 % + 5 (40 – 500 Гц)
	1000,0 В ³	0,1 В	1 % + 5 (500 Гц – 1 кГц)
Переменное + постоянное напряжение	100,00 мВ ²	0,01 мВ	1,1 % + 5 (40 Гц – 2 кГц)	> 1 ГОм	-
	1000,0 мВ	0,1 мВ	1,1 % + 10 (40 – 500 Гц)	10,00 МОм
	1000,0 мВ	0,1 мВ	2,1 % + 10 (500 Гц – 1 кГц)
	10,000 В 100,00 В	0,001 В 0,01 В	1,1 % + 7 (40 – 500 Гц)
			1,1 % + 7 (500 Гц – 1 кГц)
			2 % + 5 (1 – 2 кГц)
	1000,00 В ³	0,1 В	1,2 % + 10 (40 – 500 Гц)
	1000,00 В ³	0,1 В	1,2 % + 10 (500 Гц – 1 кГц)
Проверка диодов ⁴	1 В	1 В	0,3 % + 2	-	~0,5 мA
	Мощность зуммера < 50 мВт
	Однотонный сигнал выдается при прямом падении напряжения на диоде или p-n переходе от 0,3 В до 0,8 В⁵
	Защита от перегрузки: 1000 В_ср.кв. для к.з. < 0,3 A
	Напряжение в открытом состоянии: < +2,8 В постоянного тока
Проверка целостности электрической цепи ⁴	Непрерывный сигнал зуммера при сопротивлении < 10 Ом⁵
Сопротивление	1000,00 Ом ⁶	0,1 Ом	0,3 % + 3	-	0,5 мA
	10,000 кОм ⁶	0,01 кОм			50 мкA
	1000,0 кОм	0,1 кОм			4,91 мкA
	10,000 MОм	0,001 MОм			447 нA
	100,00 MОм	0,01 MОм	0,8 % + 3		112 нA
	100,00 MОм ⁷	0,01 MОм	1,5 % + 3		112 нA
Емкость	1000,0 нФ	0,1 нФ	1,2 % + 4 ⁸	-	-
	10,000 мкФ	0,001 мкФ
	100,00 мкФ	0,01 мкФ
	1000,0 мкФ	0,1 мкФ	2 % + 4 ⁸
	10,000 мФ	0,001 мФ	2 % + 4 ⁸
Примечание: ¹ - Измерять напряжения до 600 В CAT III разрешается только заземленным прибором. ² - Если сигнал на вход не подается, то на дисплее отображается уровень шумов благодаря высокому сопротивлению на входе. ³ - Измерять напряжения до 1000 В разрешается только незаземленным прибором. ⁴ - «4» указывает на типовые значения, все остальные значения – гарантируемые. ⁵ - Характеристики измеряемой цепи. ⁶ - Погрешность указана при условии выполнения установки нуля, исключающей влияние измерительного кабеля и теплового эффекта. ⁷ - При относительной влажности < 60 %. Для сопротивления > 50 MОм указанная погрешность умножается на температурный коэффициент 0,15. ⁸ - Погрешность указана для пленочных конденсаторов или более стабильных. Измерения выполняются в режиме «Relative». Для измерения температуры компания Keysight рекомендует использовать адаптер U1586B.
Параметр		Значение
Характеристики регистратора данных
Регистратор данных осциллографа и счетчика
Разрешение		1 – 86400 с/точка (86400 с = 1 сут)
Длительность записи		8 сут
Глубина памяти		691200 точек
Режим записи		Непрерывный (разрешение будет изменяться по мере истечения времени)
Частота выборки		1 выб/с
Общие характеристики
Адаптер питания		Напряжение электросети: 100 – 240 В, 50/60 Гц, 1,6 A пер. тока
		Выходное напряжение: 15 В, 4 A пост. тока
		ое напряжение: 15 В, 4 A пост. тока Категория монтажа II
Аккумуляторная батарея		Литиево-ионная АКБ 10,8 В
Аккумуляторная батарея		Время работы: до 3 ч
Условия эксплуатации
Температура		от 0 до 50 °C (при питании от АКБ)
Температура		от 0 до 40 °C (при питании от адаптера)
Относительная влажность		от 0 до 80 % (от 0 до 35 °C)
Относительная влажность		от 0 до 50 % (от 35 до 40/50 °C)
Высота над уровнем моря		2000 м
Степень загрязнения		2
Условия хранения
Температура		от -20 до 70 °C
Относительная влажность		от 0 до 80 %
Относительная влажность		Высота над уровнем моря до 15 000 м
Ударные воздействия		Испытан в соответствии с МЭК 60068-2-27
Вибрация		Испытан в соответствии с МЭК 60068-2-6, МЭК 60068-2-64
Соответствие стандартам безопасности		МЭК 61010-1:2001/EN 61010-1:2001
		Канада: CAN/CSA-C22.2 No. 61010-1-04
		США: ANSI/UL 61010-1:2004
Соответствие стандартам ЭМС		МЭК 61326-1:2005/EN 61326-1:2006
		Австралия/Новая Зеландия AS/NZS CISPR 11:2004
		Канада: ICES/NMB-001:ISSUE 4, июнь 2006
Степень защиты		Защита от проникновения внешних предметов и воды IP41 по МЭК 60529
Размеры (Ш × В × Г)		183 × 270 × 65 м
Масса		< 2,5 кг

Комплектация U1620A

№	Наименование	Количество
1.	Осциллограф портативный U1620A	1
2.	Комплект осциллографических пробников 10:1	2
3.	Комплект измерительных щупов для мультметра	1
4.	Кабель USB	1
5.	Адаптер питания от сети переменного тока	1
6.	Литий-ионная аккумуляторная батарея	1
7.	Краткое руководство по работе с прибором	1
8.	Сертификат калибровки	1
