Fluke 1663 SCH — многофункциональный тестер электроустановок

распечатать описание в PDF

Артикул: 4546980

Fluke 1663 SCH — многофункциональный тестер электроустановок

Диапазон измерений

500 В

Класс защиты

IP40

Питание

Тип АА, 6 шт.

Размеры

10 x 25 x 12,5 см

Вес

1,3 кг

акция

344 576 ₽

285 249 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +1 600 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 66478-17
до 26.01.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Fluke Industrial в России

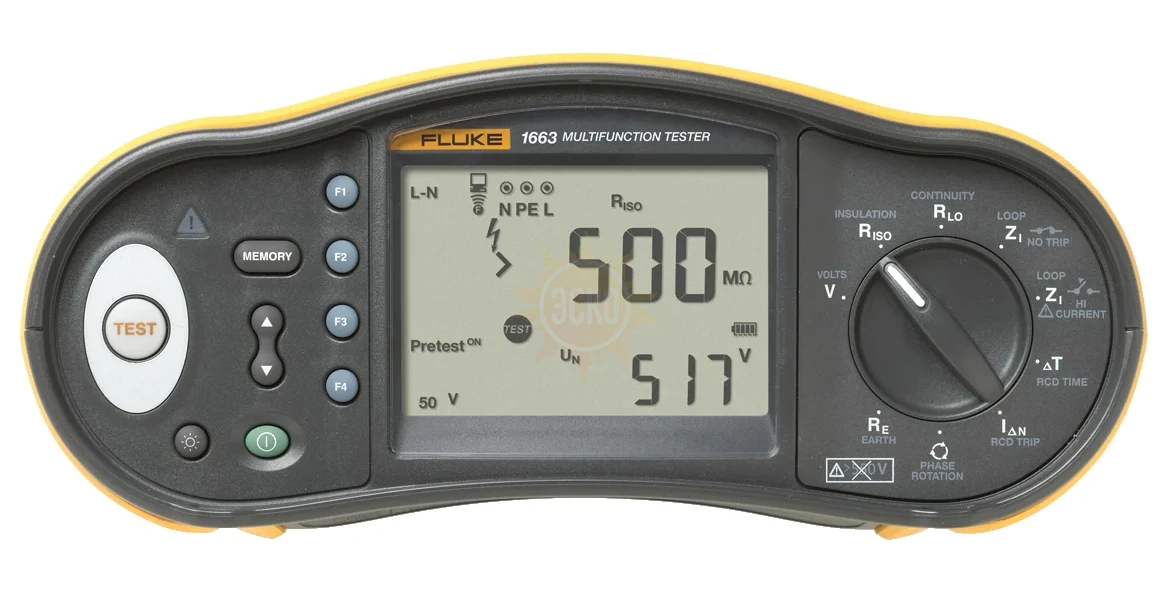

Описание многофункционального тестера электроустановок Fluke 1663

Многофункциональный тестер электроустановок Fluke 1663 идеально подходит для профессиональных пользователей — полный набор функций и возможность выполнения расширенных измерений сочетаются с простотой использования. Управление прибором интуитивно понятное, с ним легко могут работать специалисты любого уровня подготовки.

Многофункциональный тестер электроустановок Fluke 1663 предоставляет расширенные возможности благодаря быстрой и эффективной проверке на соответствие всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона.

Функции измерений многофункционального тестера электроустановок Fluke 1663

Целостность цепи на входах L-N, N-PE;
Проверка чувствительных УЗО сглаженного постоянного тока (тип В);
Сопротивление заземления;
Напряжение и частота;
Проверка полярности проводки, обнаружение повреждений проводов N;
Сопротивление изоляции;
Целостность цепи и сопротивление;
Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи;
Сопротивление контура и линии;
Предполагаемый ток короткого замыкания на землю (PEFC/IK);
Предполагаемый ток короткого замыкания (PSC/IK);
Время переключения УЗО;
Уровень размыкания УЗО (проверка пилообразного сигнала);
Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки;
Переменное значение тока УЗО;
Последовательность автоматических проверок УЗО;
Индикатор чередования фаз.

Интерфейс памяти многофункционального тестера электроустановок Fluke 1663:

Память Z Max;
Память;
омпьютерный интерфейс (при использовании с дополнительным ПО FlukeView и Fluke DMS);
Время и дата (при использовании с дополнительным ПО FlukeView).

Особенности многофункционального тестера электроустановок Fluke 1663:

Переключаемая функция автозапуска (Вкл/Выкл) для проверки УЗО и контуров;
Самопроверка;
Дисплей с подсветкой.

Технические характеристики

Параметр	Значение
Измерение напряжения переменного тока
Диапазон	500 В
Разрешение	0,1 В
Погрешность при 45–66 Гц	0,8 % + 3
Входной импеданс	360 кОм
Защита от перегрузки	660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)	20 Ом / 200 Ом / 2000 Ом
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи	> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения	50–100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)	+10%, –0%
Испытательное напряжение	50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции	20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение	0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток	1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и линии (ZI)
Диапазон	10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Предполагаемый ток короткого замыкания на землю, проверка PSC
Диапазон	1000 А / 10 кА (50 кА)
Разрешение	1 А / 0,1 кА
Вычисление	Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО	AC¹ G²,S³
Модель 1663	A ^{= "4"}, AC¹, G², S³
Примечания	¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой ^{= "4"}Реагирует на импульсный сигнал ^{= "5"}Реагирует на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹	10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель	x ½, x 1 x 5
Диапазон измерений	УЗО тип G (310 мс, 50 мс)
Диапазон измерений	УЗО тип S (510 мс, 160 мс)
Примечания	¹1000 мА только тип AC 700 мА максимум тип A в режиме вар режим вар недоступен для типа B
Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала(IΔN)
Диапазон тока	30–110 % номинального тока УЗО¹
Величина ступени	10 % от IΔN²
Время задержки при замыкании контактов	Тип G (300 мс/ступень)
Время задержки при замыкании контактов	Тип S (500 мс/ступень)
Погрешность измерений	±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)	50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания	¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Проверка сопротивления заземления (RE)
Диапазон	200 Ом / 2000 Ом
Разрешение	0,1 Ом / 1 Ом
Частота	128 Гц
Выходное напряжение	25 В
Индикация чередования фаз
Пиктограмма	Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)	10 x 25 x 12,5 см
Масса (с батареями)	1,3 кг
Размер и количество батарей	Тип АА, 6 шт.
Степень защиты	IP40
Безопасность	Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение	CAT III / 500В; CAT IV 300В
Производительность	от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция
