Кабельный и сетевой тестер Fluke Networks CFP-Q-ADD

Артикул: 4334851

Комплект для тестирования оптических потерь Fluke CertiFiber Pro улучшает сертификацию оптоволоконных кабельных соединений.

2 769 613
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор Fluke Networks в России

Описание Fluke Networks CFP-Q-ADD

Комплект для тестирования оптических потерь Fluke CertiFiber Pro улучшает сертификацию оптоволоконных кабельных соединений. Пользовательский интерфейс Taptiv упрощает настройку, устраняет ошибки испытания и ускоряет поиск и устранение неисправностей. Мастер установки эталонного значения позволяет установить правильное эталонное значение и предотвращает ошибку отрицательного значения потери. Основанный на соответствующей требованиям завтрашнего дня платформе Versiv модуль CertiFiber Pro OLTS обеспечивает объединенное тестирование уровня 1 (базового)/уровня 2 (расширенного) и составление отчетов при совместном использовании модуля OptiFiber Pro. Удобный модуль Quad поддерживает как одномодовые, так и многомодовые соединения и отвечает требованиям многомодовых модулей Encircled Flux. Также доступны модули сертификации медных соединений, анализа сети Wi-FI и поиска и устранения неисправностей сети Ethernet. Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare.

Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая Fluke CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

Модели Fluke CertiFiber Pro доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводной версии для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.

Особенности комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

  • Сокращенное время сертификации – два оптоволокна на двух длинах волны за три секунды;
  • Полное соответствие требованиям Encircled Flux, необходимое для ANSI/TIA и ISO/IEC;
  • Объединенное тестирование Уровня 1 (базового)/Уровня 2 (расширенного) и составление отчетов при совместном использовании с OptiFiber® Pro;
  • Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
  • Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35;
  • Система управления ProjX™ позволяет убедиться в том, что все работы выполняются правильно и эффективно;
  • Обеспечивает автоматический анализ «пройдено/сбой» в соответствии с отраслевыми стандартами или индивидуальными пределами;
  • Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора с обоих концов;
  • Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
  • Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна;
  • Пользовательский интерфейс Taptive™ предоставляет простые анимированные инструкции для устранения неверной эталонной настройки и ошибок с «отрицательными потерями»;
  • Удобный модуль Quad поддерживает как многомодовое, так и одномодовое тестирование потерь;
  • Увеличенная длина одномодовых соединений – до 130 км;
  • Встроенный визуальный локализатор неисправностей;
  • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™;
  • Совместим с Linkware™ Live, что позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

Стандарты комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

  • Позволяет объединенную сертификацию OLTS Tier 1 (базовую), OTDR Tier 2 (расширенную), инспекцию поверхности торцов и отчеты, находясь в паре с OptiFiber™ Pro OTDR;
  • Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
  • Совместимость условий оптического запуска с Encircled Flux в соответствии с требованиями стандартов ANSI/TIA и ISO/IEC;
  • Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35.

Производительность комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

  • Трехсекундный автотест – (в четыре раза быстрее тестеров прошлого) включает измерение оптических потерь в двух оптоволокнах на двух длинах волны с измерением расстояния и расчет допустимого бюджета потерь;
  • Обеспечивает автоматический анализ «пройдено/сбой» в соответствии с отраслевыми стандартами или индивидуальными пределами;
  • Определяет неверные процедуры тестирования, ставшие причиной отрицательных результатов потери;
  • Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора с обоих концов;
  • Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
  • Взаимозаменяемые адаптеры измерителя мощности доступны для всех типов разъемов (SC, ST, LC и FC), чтобы обеспечить наиболее точный метод одной перемычки;
  • Встроенный локатор Visual Fault Locator (VFL) для базовой диагностики неисправностей и определения полярности;
  • Возможность двойного измерения длин волн на одном оптоволокне позволяет тестеру использоваться в условиях, которые требуют только одно волоконно-оптическое соединение;
  • Соответствует требованиям TIA-526-14-B и IEC 61280-4-1 Encircled Flux без дополнительного оборудования или процедур.

Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов:

Грязь на торцевой поверхности волоконно-оптического коннектора является основной причиной неисправности оптоволокна. Грязь приводит к увеличению вносимых потерь и обратного отражения, а также наносит ущерб оптическим соединениям. Измерение величины вносимых потерь поможет выявить эту проблему, но в большинстве случаях загрязненные соединения являются причиной увеличения времени тестирования и вносят большие погрешности в результаты измерений. Поскольку грязь может быть проблемой до, во время или после тестирования, а также может переноситься с одного коннектора на другой при соединении, обе стороны соединения всегда необходимо очищать и проверять.

CertiFiber Pro обеспечивает возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов через использование 2 основных единиц Versiv. Одна единица действует как нормальный основной блок CertiFiber Pro и 2-я единица функционирует как удаленный блок. Использование основного блока как удаленного обеспечивает интерфейс с сенсорным экраном на удаленном блоке, давая вам возможность визуально проверить торцевую поверхность волоконно-оптического кабеля!

Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

Система управления ProjX™:

Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.

Пользовательский интерфейс Taptive™:

Versiv управляется Taptive, наиболее передовым пользовательским интерфейсом для полевых тестеров. Благодаря основанному на жестах интерфейсу, технические специалисты и менеджеры по проектам могут избежать дорогостоящих ошибок вне зависимости от профиля, а также выполнять больше действий меньшим количеством нажатых клавиш, настройкой мастеров, используя различные жесты пальцами, а также имеют доступ к большему количеству данных.

LinkWare™ PC Cable Test Management Software:

Управление результатами тестирования и создание профессиональных отчетов об испытаниях является традицией программного обеспечения LinkWare, предоставляя менеджерам по проектам беспрекословную возможность наблюдения за рабочим процессом и обобщения результатов.

LinkWare PC объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. Функция LinkWare Stats в LinkWare PC предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

LinkWare™ Live – служба управления результатами испытаний:

LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:

  • Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей.
  • Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете; отправлять их в тестеры на рабочем объекте для безошибочного тестирования;
  • автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований.
  • Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC.
  • Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения
  • Поддержка всех моделей Versiv: DSX-5000, CertiFiber Pro, OptiFiber Pro и FI-7000.

Технические характеристики

Параметр Значение
Технические характеристки измерителя мощности
Входной разъем Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Тип детектора InGaAs
Длины волн 850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Колебания измерения мощности1,2 < +/- 5% +/- 32 пВт
Линейность измерений3 < ± 0,1 дБ
Встроенный адаптер Wi-Fi Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц)
Технические характеристки потерь/длины
Технические характеристики Многомодовые модули CertiFiber Pro Одномодовые модули CertiFiber Pro
Скорость тестирования (не включает время привязки) Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн)
Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
Входные/выходные разъемы Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Условия подключения4,5 Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
Типы протестированного волокна 50/125 мкм или 62,5/125 мкм одномодовый
Тип и длина волны источника Источник LED 850 нм ± 30 нм 1300 нм ± 20 нм Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
Максимальное измерение длины 12 км 130 км
Точность измерения длины ± 1,5  плюс ± 1% длины ± 1,5  плюс ± 1% длины
Выходная мощность (номинальная) ≥ -24 дБм с EF-TRC ≥ -4 дБм
Стабильность выходной мощности6 ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут ± 0,1 дБ в течение 8 часов ± 0,08 дБ в течение 15 минут
Технические характеристки функции Visual Fault Locator (VFL)
Выходная мощность >-5 дБм
Одномодовое волокно SMF-28
Непрерывная волна
Разъем SC/UPC
Рабочая длина волны Номинал 650 нм
Режимы вывода Непрерывная волна
Импульсный режим (2 - 3 Гц частоты мигания)
Адаптер разъема 2,5 мм, универсальный
Безопасность лазера Класс II CDRH
Диапазон нерабочих температур
Требования к окружающей среде
Рабочая температура от -10 °C до +45 °C
Температура хранения от -10 °C до +60 °C
Рабочая относительная влажность % относительной влажности без конденсации от 0 % до 90 %, от от 0 °C до 35 °C
от 0 % до 70 %, от от 35 °C до 45 °C
Вибрация Случайная, 2 г, 5–500 Гц
Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность CSA C22.2 № 1010,1: 1992
EN 61010-1 1st Edition + Amendments 1, 2
Степень загрязнения 2
Высота над уровнем моря Рабочая: 4 000 м; хранение: 12 000 м
Электромагнитная совместимость EN 61326–1

Примечание:

1 +/- 100 пВт при 850 нм.
2 При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3 от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
4 На выходе EF-TRC.
5 Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%.
6 Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре.

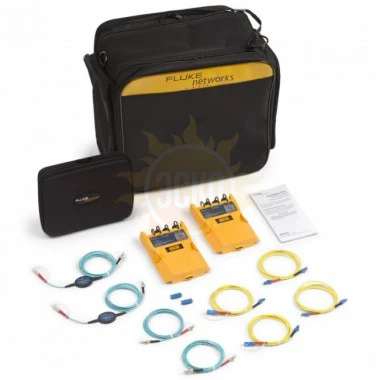

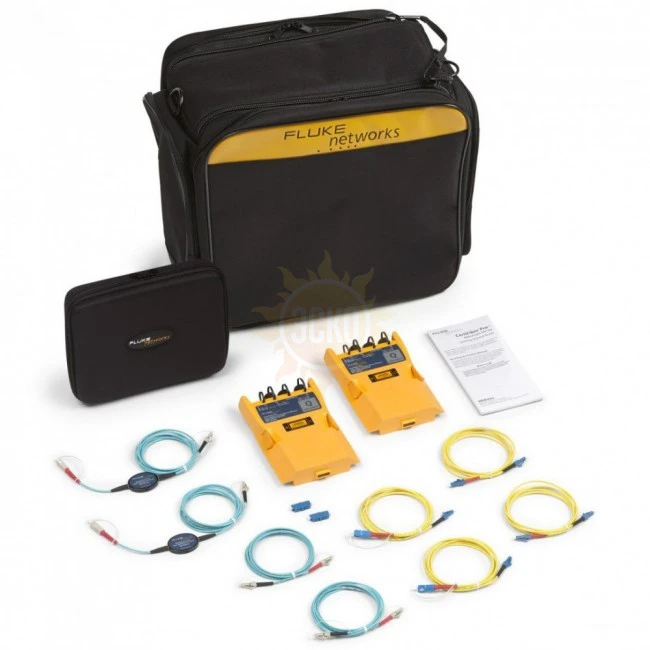

Комплект поставки Fluke CFP-Q-ADD

Наименование Количество
1 Модуль CertiFiber Pro Quad OLTS 2
2 Комплект Encircled Flux-совместимых тестовых эталонных кабелей SC/LC 50 мкм 1
3 Комплект тестовых эталонных кабелей SC/LC SM 1
4 Кейс для переноски тестовых эталонных кабелей 1
5 Симплексный адаптер LC/LC 2
6 Большой кейс для переноски 1
7 Компакт-диск с программным обеспечением Versiv с открытым исходным кодом 1
8 Заявление о калибровке 1
9 Руководство по началу работы 1
