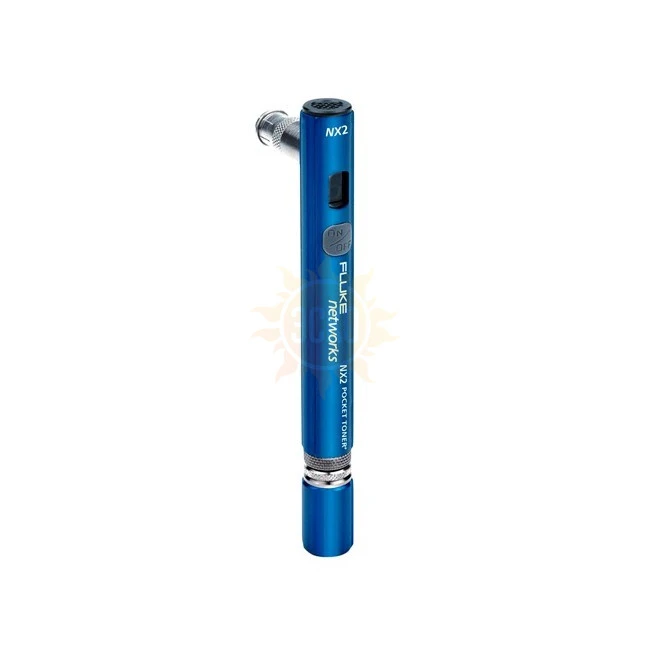

Описание карманного генератора тонового сигнала Fluke Pocket Toner
Карманный генератор тонового сигнала Fluke Pocket Toner подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока и тональный сигнал — все это сопровождается защитой от скачков напряжения до 52 вольт.
Поставляются три модели карманных генераторов тонового сигнала Fluke Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, вы можете безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.
Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и легко считываемые индикаторы с возможностью автоматического выключения.
Fluke Pocket Toner NX1 — определение и тестирование одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.
Fluke Pocket Toner NX2 совмещает в себе все функции модели Fluke Pocket Toner NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.
Fluke Pocket Toner NX8 совмещает в себе все функции моделей Fluke Pocket Toner NX1 и Fluke Pocket Toner NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective.
Особенности карманного генератора тонового сигнала Fluke Pocket Toner
- Защита цепей низкого напряжения устройства и съемного генератора тона для кабелей;
- Парные звуковые индикаторы в корпусе устройства и съемном генераторе тона;
- Съемные нажимные разъемы;
- Автоматическое выключение;
- Простые для чтения индикаторы;
- Легко адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами;
- Съемный нажимной разъем;
- Легкий и прочный корпус из анодированного алюмини.
Функции карманного генератора тонового сигнала Fluke Pocket Toner NX2:
- Легко считываемый цифровой дисплей выдает пять различных результатов тестирования;
- Низковольтная защита линии (от 6 до 52 В);
- Два зуммера для определения целостности;
- Двухтипный генератор тонового сигнала с втулкой Speed 8;
- Съемный генератор тонового сигнала;
- Подача звукового сигнала при изменении состояния линии;
- Поставляется в двух различных комплектах: Fluke Pocket Toner NX2-CABLE (PTNX2-CABLE) и Fluke Pocket Toner NX2-Deluxe (PTNX2-DLX);
- Автоматическое выключение;
- Работает от одной батареи типа ААА.
Технические характеристики карманного генератора тонового сигнала Fluke Pocket Toner
| Параметр | Значение |
|---|---|
| Приблизительное расстояние | RG6: 300 м |
| Уровень выходного напряжения в режиме целостности | 3,6 В постоянного тока (с новой батареей) |
| Частота тонального генератора | Главный модуль: 2,7 кГц; Колпачок генератора тонового сигнала: 2,3 кГц |
| Максимальный уровень выходного напряжения | 60 В постоянного тока |
| Тип батареек | 1,5 В (щелочные батареи типа ААА) |
| Автоматическое выключение | 10 минут |
| Рабочие температуры | от -20 °C до +65 °C |
| Температура хранения | от -30 °C до +70 °C |
| Высота над уровнем моря | максимально 3 000 м |
| Относительная влажность | от 5 % до 95 % (без конденсата) |
| Размеры | 138 x 15 мм |
| Вес | 62,4 г |
Комплект поставки Fluke PTNX2
| № | Наименование | Количество |
|---|---|---|
| 1 | Карманный генератор тонового сигнала Pocket Toner NX2 | 1 |
| 2 | Вставной штепсельный адаптер F-типа | 1 |
| 3 | Охватывающая втулка F-типа (Speed 81) | 1 |
| 4 | Батарея типа ААА | 1 |
