Описание BAUR IRG 2000

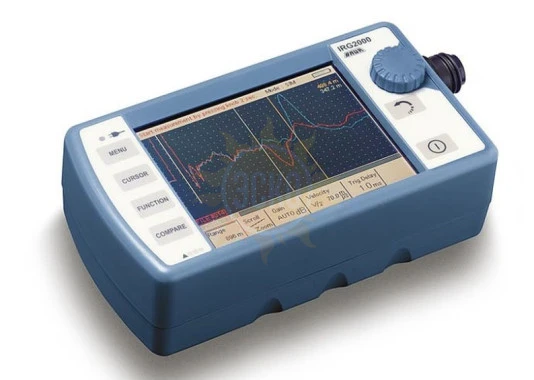

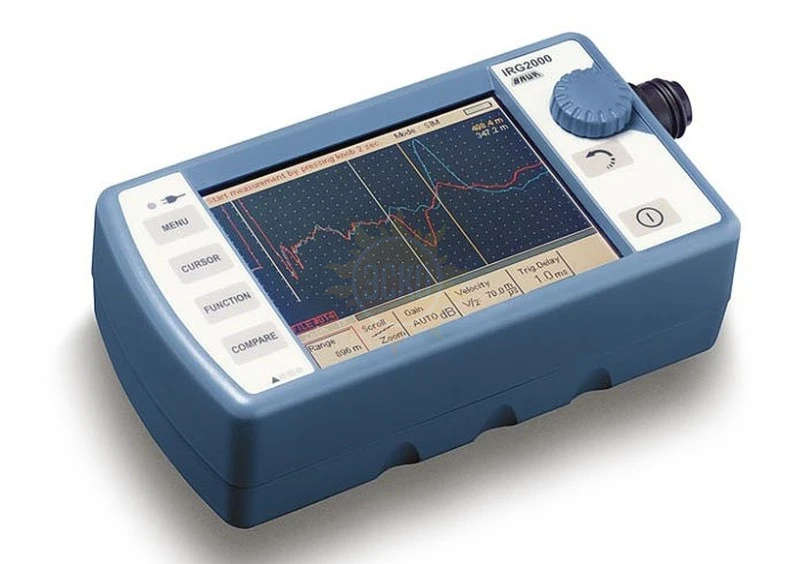

Портативный рефлектометр IRG 2000, производства компании BAUR (Австрия), предназначен для предварительного определения места повреждения кабельных линий. Прибор представляет собой портативную, удобную в эксплуатации, однофазную систему предварительной локации неисправностей кабелей низкого, среднего и высокого напряжения по методу анализа отраженных импульсов (TDR). IRG 2000 может также использоваться для определения неисправностей кабелей, находящихся под напряжением до 400 В переменного тока. Другие методы определения мест повреждений доступны при использовании соответствующего устройства связи. IRG 2000 позволяет проводить предварительную локацию неисправностей в кабельных сетях длиной до 65 км.
Рефлектометр управляется посредством функциональных клавиш; программное обеспечение прибора имеет интерфейс на основе меню. Цветной ЖК-дисплей позволяет одновременно отображать до трех эхограмм.
Электропитание прибора осуществляется либо от поставляемых аккумуляторных батарей, либо от сети переменного тока.
Методы измерений рефлектометра цифрового IRG 2000:
- Рефлектометрия (TDR);
- Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) — расширение метода SIM с использованием устройства связи SA 32;
- Импульсный токовый метод (ICM) — с устройством связи SK 1D;
- Метод анализа затухания сигнала — с устройством связи CC1.
Функциональные особенности рефлектометра цифрового IRG 2000:
- Цветной дисплей;
- Работа с кабелями до 65 км;
- Работа от аккумуляторов;
- Реализация всех безпрожиговых методов;
- Работа от сети и батареи.
Характеристики BAUR IRG 2000
| Параметр | Значение |
|---|---|
| Выходное напряжение передаваемого (зондирующего) импульса | 10 … 60 В |
| Длительность передаваемого (зондирующего) импульса | 40 нс … 10 мкс |
| Предельно допустимое напряжение | 400 В переменного тока (50/60 Гц) |
| Выходной импеданс | 10 — 250 Ом |
| Чувствительность входного делителя | 0 … 60 дБ |
| Измерительные диапазоны при v/2 = 80 мс/мкс | 0 … 65 км (0 – 213 000 футов) |
| Частота квантовая | 200 МГц (период 5 нс) |
| Разрешающая способность | 0,4 м (при v/2 = 80 м/мкс) |
| Погрешность измерений | 0,2% |
| Скорость распространения v/2 | 50 – 150 м/мкс |
| Число запоминаемых в памяти эхограмм | 100 |
| Дисплей | Цветной на жидких кристаллах LCD – тонкопленочный дисплей TFT 320 ´ 240 пикселей. (121 мм ´ 92 мм, размер по диагонали 6 дюймов) |
| Электропитание для работы и подзарядки аккумуляторных батарей | 100 … 240 В (50/60 Гц) |
| Интервал времени непрерывной работы от аккумуляторных батарей | Приблизительно 5 часов |
| Интервал рабочих температур | -20 … +50 °C |
| Тип защиты IP54 | Защита от брызг и пыли |
| Размеры | 220 ´ 130 ´ 75 мм |
| Масса | Приблизительно 1,1 кг |
Комплектация BAUR IRG 2000
| № | Наименование | Количество |
|---|---|---|
| 1. | Рефлектометр IRG200 | 1 |
| 2. | Батарея | 1 |
| 3. | Кабель с зажимами типа крокодил | 1 |
| 4. | Кабель RS 232 | 1 |
| 5. | ПО IRG 2000 | 1 |
| 6. | Сумка для переноски | 1 |
| 7. | Переходник RS 232 на USB | 1 |
| 8. | Руководство по эксплуатации | 1 |
