Рефлектометр СТЭЛЛ РЕЙС-405

Артикул: 923348
Частота тока
6666 кГц
Дисплей
Есть
Погрешность
±4
Сопротивление
От 1 х 103 до 1 х 109
Связь с ПК
Нет
Коэффициент укорочения
От 1 до 7
Максимальная мощность
Нет данных
465 180
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год

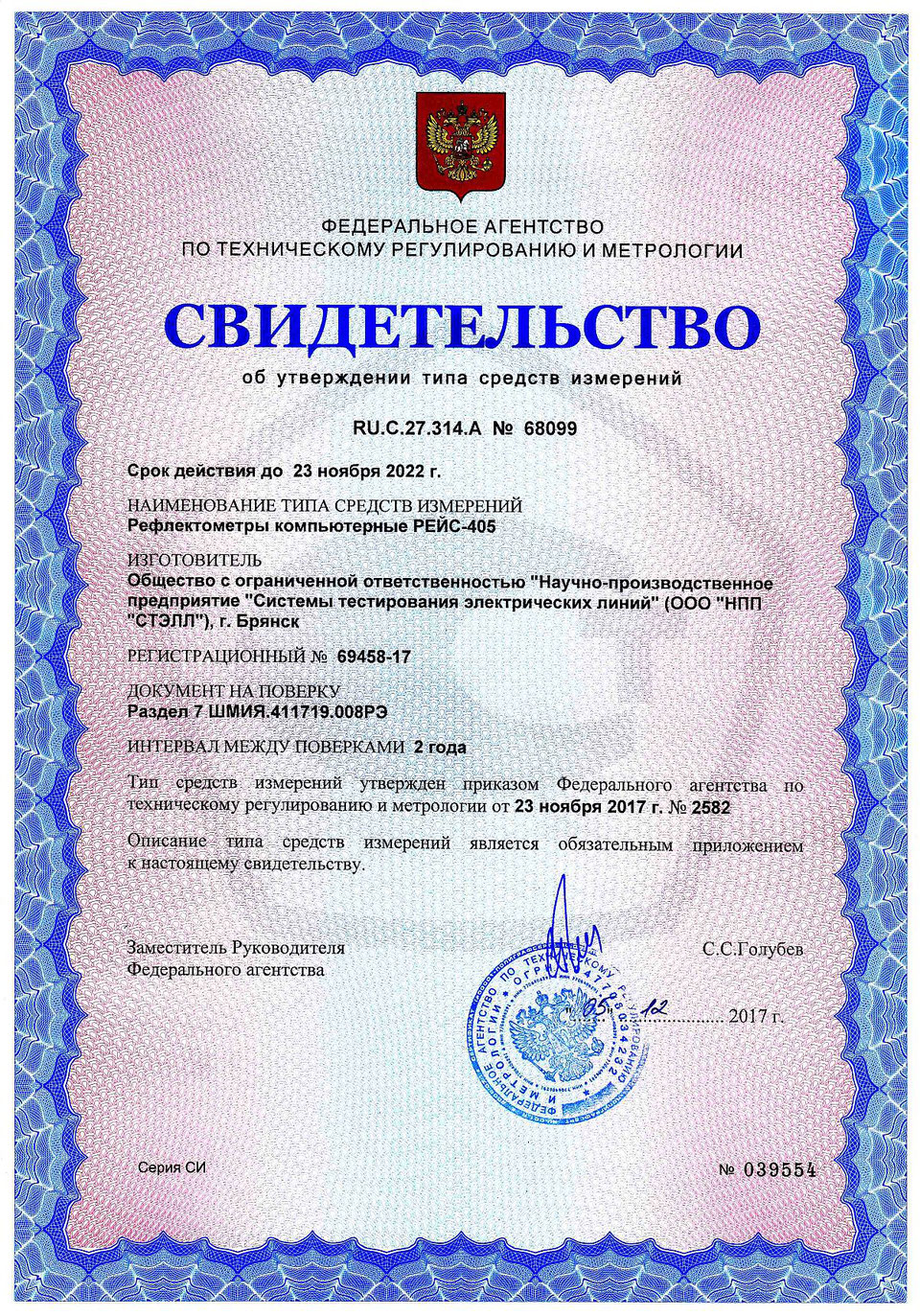

Госреестр 69458-17
до 23.11.2027
Межповерочный интервал  2 года

Описание СТЭЛЛ РЕЙС-405

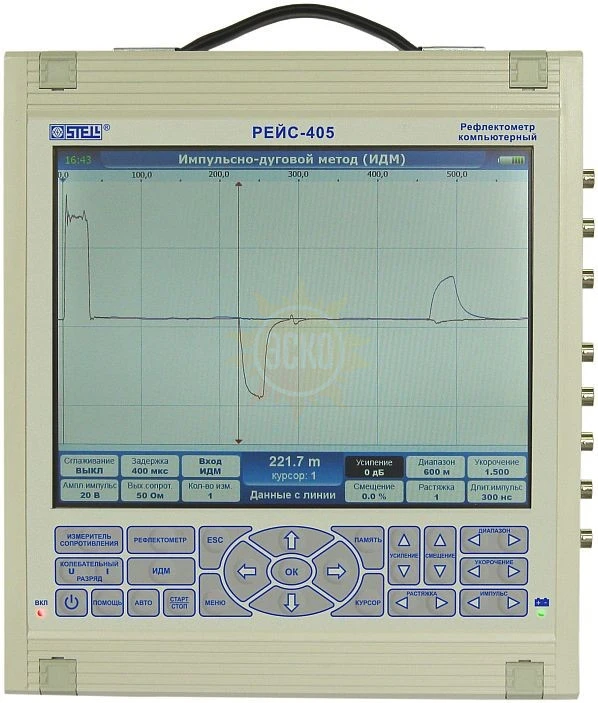

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:

  • рефлектометр для металлических кабельных и воздушных линий;
  • измеритель сопротивления изоляции;
  • измеритель по импульсно-дуговому методу;
  • измеритель по методу колебательного разряда.

РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.

В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

Преимущества рефлектомера компьютерного РЕЙС-405:

  • четыре метода измерения;
  • большой встроенный цветной дисплей;
  • возможность подключения внешнего дисплея любого размера;
  • мощный зондирующий сигнал;
  • увеличенный диапазон измерения;
  • простой, интуитивно-понятный интерфейс;
  • прямое управление параметрами;
  • универсальное питание.

Особенности применения рефлектомера компьютерного РЕЙС-405:

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

Новые положительные качества компьютерного рефлектометра РЕЙС-405:

  • достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
  • 4-й режим - измерение сопротивления изоляции;
  • вместо ручного управления выходным сопротивлением применено программное;
  • увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
  • увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
  • увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
  • увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
  • многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
  • обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
  • при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
  • обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
  • обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
  • конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.

Характеристики СТЭЛЛ РЕЙС-405

Параметр Значение
Номинальное значение частоты калибрационных меток, кГц 6666
Пределы допускаемой абсолютной погрешности установки частоты калибрационных меток, кГц ±4
Верхние пределы диапазонов измерений (ВПИ) расстояния (при коэффициенте укорочения 1,500), км 0,25; 0,5; 1; 2; 5; 10; 20; 50; 100; 150; 200; 250
Пределы допускаемой основной приведенной к ВПИ погрешности измерений расстояния (в нормальных условиях применения (20±5) °С), % ±0,1
Пределы допускаемой приведенной к ВПИ погрешности
измерений расстояния (в рабочих условиях применения), %
±0,2
Диапазон установки коэффициента укорочения От 1 до 7
Дискретность установки коэффициента укорочения От 1 до 7
Дискретность установки коэффициента укорочения 0,001
Диапазон установки амплитуды зондирующего импульса, В От 25 до 120
Диапазон установки длительности зондирующего импульса, мкс От 0,1 до 300
Диапазон измерений сопротивления изоляции, Ом От 1 х 103 до 1 х 109
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % ±5
Общие характеристики
Условия эксплуатации От +5 до +40, до 90% относительной влажности при +25 °C без конденсации влаги, от 84 до 106,7 кПа атмосферного давления
Напряжение питания постоянного тока, В От 18 до 20
Габаритные размеры Не более270 х 300 х 123 мм
Масса Не более 5,5 кг

Комплектация СТЭЛЛ РЕЙС-405

Наименование Количество
1. Рефлектометр компьютерный РЕЙС-405 1
2. Кабель соединительный 3
3. Кабель присоединительный, 2 метра 3
4. Кабель присоединительный, 3 метра 3
5. Тройник (для поверки) 1
6. Нагрузка (для поверки) 1
7. Сетевой адаптер 1
8. Кейс (для переноса) 1
9. Руководство по эксплуатации 1
10. Формуляр 1
