Рефлектометр ИДМ-20М

распечатать описание в PDF

Артикул: 212927

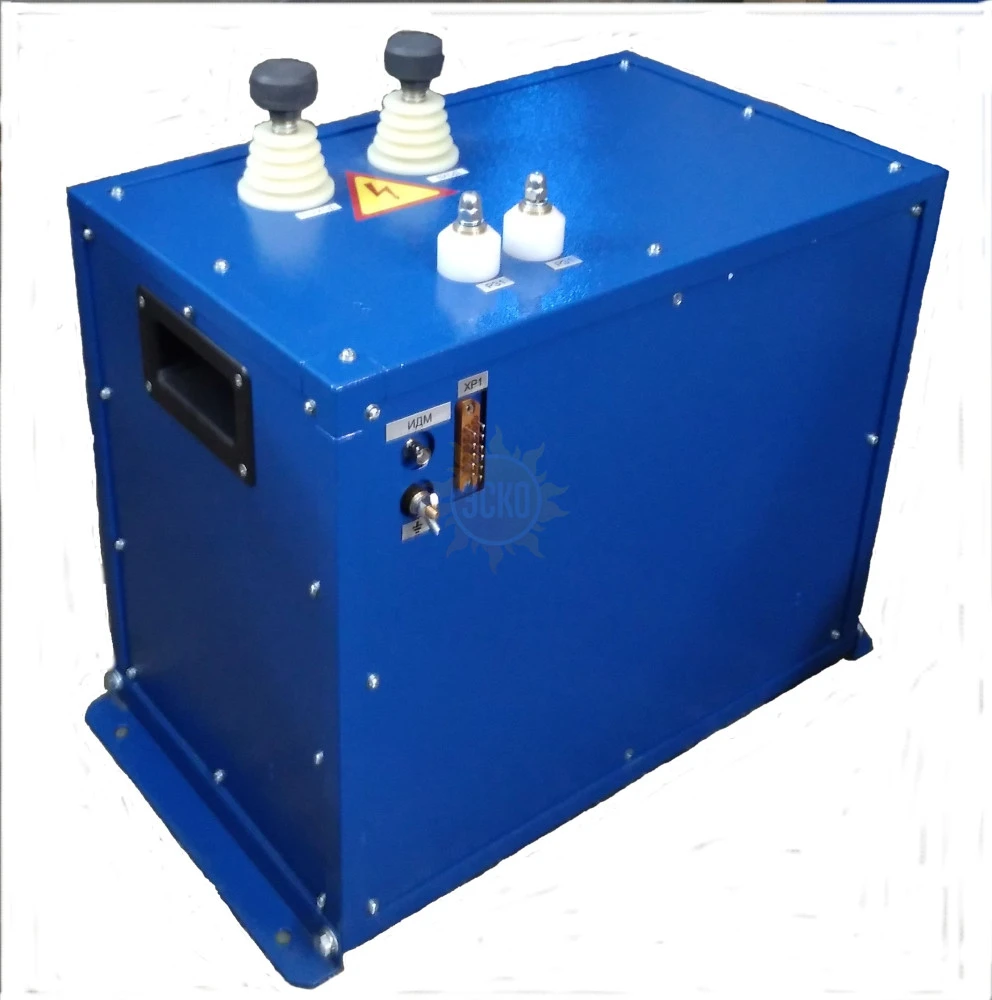

ИДМ-20М - адаптер импульсно-дугового разряда

Частота тока

50 Гц

Дисплей

Нет

Питание

220±22 В, частотой 50Гц

Погрешность

Нет данных

Сопротивление

Нет данных

Разрешение

Нет данных

Максимальная мощность

Не более 0,2

252 840 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Описание ИДМ-20М

Блок ИДМ-20М в комплекте с ударным генератором ГИ-20-2 и рефлектометром РЕЙС-305 предназначен для осуществления рефлектометрического и импульсно-дугового методов измерения расстояния до места повреждения силовых кабелей. Самостоятельного применения блок не имеет.

Блок ИДМ-20М может работать с другим ударным генератором или другим рефлектометром при соответствующей стыковке по входным и выходным сигналам и командам управления.

Блок может эксплуатироваться в закрытых не отапливаемых помещениях или под навесом при отсутствии конденсации влаги при следующих условиях:

температура окружающей среды от -40°С до +40°С;
относительная влажность до 80% при +25°С
атмосферное давление 530-800 мм ртутного столба.

Характеристики ИДМ-20М

Параметр	Значение
Напряжение питания	220±22 В, частотой 50Гц
Максимальная потребляемая мощность, кВА	Не более 0,2
Максимальная амплитуда входных импульсов, кВ	Не более 20
Максимальная амплитуда выходного сигнала, В	Не более 30
Максимальная амплитуда выходного сигнала, В	С БУ ГИ-20-2
Время непрерывной работы, ч	Не более 0,5
Габаритные размеры, мм	Не более 480 х 300 х 490
Масса, кг	Не более 24

Комплектация ИДМ-20М

№	Наименование	Количество
1.	Адаптер импульсно-дугового разряда ИДМ-20М	1
2.	Кабель соединительный	1
3.	Этикетка	1
