Назначение тепловизора RGK TL-70:
Тепловизор RGK TL-70 используется для обследования объектов и оборудования в инфракрасном диапазоне. Он отображает на экране ИК-изображение, на котором легко обнаруживаются места, где происходят теплопотери, вытекает нагретая жидкость или пар, происходит перегрев предохранителей или проводки.

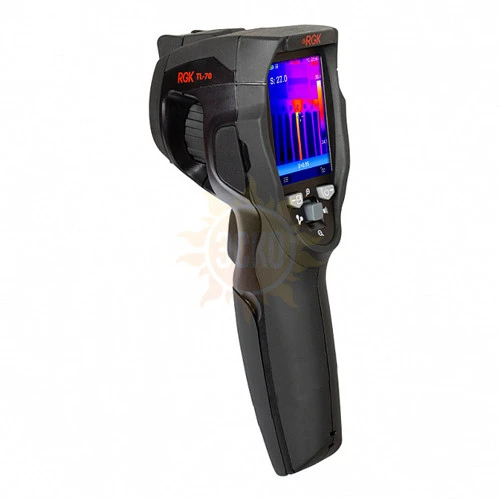

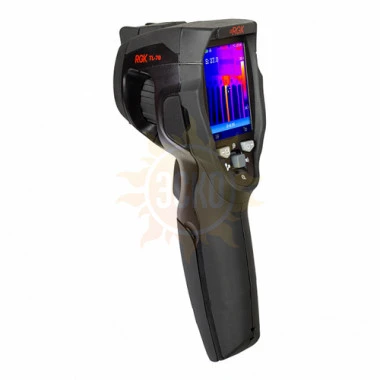

Описание тепловизора RGK TL-70:
Тепловизор RGK TL-70 оснащен инфракрасной матрицей с разрешением 80 на 80 пикселей. Поле зрения чувствительного сенсора 21 на 21°, минимальное расстояние для фокусировки 10 см. Частота обновления 50 Гц дает возможность наблюдать за температурными явлениями в динамике без рывков. Возможно цифровое 32-кратное увеличение изображения для осмотра мелких деталей.
Изображение выводится на встроенный 2,8-дюймовый ЖК-экран разрешением 240х320 пикселей. Предусмотрена возможность съемки видео в процессе обследования объекта с записью во внутреннюю память тепловизора RGK TL-70 или на карту памяти MicroSD.
RGK TL-70 позволяет автоматически определять температуру в центральной точке изображения, а также вычислять минимальное и максимальное значение во всем секторе сканирования. Для удобного обследования объекта в условиях плохой видимости предусмотрена светодиодная подсветка зоны, где проводится измерение.
Измерение температуры выполняется в двух диапазонах: от -20 до + 150° и от 0 до 350°С с разрешением 0,1°. При выполнении измерений погрешность находится в пределах 2°С или 2% в зависимости от фиксируемого значения.
Для соединения тепловизора RGK TL-70 с компьютером используется кабель USB. Благодаря этому, вы можете быстро скопировать данные измерений для дальнейшего формирования отчетов и экспертных заключений.
Питание устройства обеспечивается литиевой батареей. Время непрерывной работы от одного заряда аккумулятора составляет 4 часа. Предусмотрена функция автоматического отключения при бездействии, которая экономит заряд элемента питания.
Технические характеристики тепловизора RGK TL-70:
| Параметр | RGK TL-80 | RGK TL-70 |
| Оптические характеристики | ||
| Поле зрения/минимальное расстояние фокусировки | 17°x17° / 0,5 м | 21°x21° / 0,1 м |
| Пространственная разрешающая способность (IFOV) | 3,78 мрад | 4,53 мрад |
| Тепловая чувствительность (NETD) | 0,1°C при +30°C / 100мК | |
| Частота обновления кадров | 50 Гц | |
| Фокусировка | Ручная | |
| Увеличение | 1-32Х непрерывное, цифровое | |
| Тип детектора | Неохлаждаемый микроболометр, 80х80 пикселей | |
| Параметры изображения | ||
| Экран | 2,8 дюйма ЖК, 240х320 пикселей | |
| Режим отображения (изображение) | ИК, видимое, совмещенное, AUF | ИК |
| Цветовые палитры | Железо, радуга, серый, контраст | |
| Измерение | ||
| Температурный диапазон объекта | -20° до +150°C; 0° до +350°C | |
| Погрешность | ±2°C или ±2% от показания | |
| Анализ результатов измерений | ||
| Функции измерений (анализ) | Центральная точка, холодная/горячая подвижные точки | |
| Коэффициент излучения | От 0,01 до 1,0 (таблица/ручной режим) | |
| Компенсация отражённой температуры (температурный фон) | Да | |
| Хранение видеозаписей | ||
| Устройство хранения | 8 Гб, карта micro-SD | 100 Мб (внутренняя память), карта micro SD (опция) |
| Видео формат файлов | Стандартный MPEG-4 | |
| Хранение снимков | ||
| Формат снимков | Стандартный JPEG | |
| Режим хранения снимков | ИК-изображение, визуальное изображение, слияние ИК и визуального изображения | ИК-изображение |
| Настройка | ||
| Лазерный указатель | Да, < класс 2 | Нет |
| Светодиодная подсветка | Да | |
| Перевод единиц измерения | С, К, F | |
| Язык | Русский, английский | |
| Время и дата | Да | |
| Сброс на заводские настройки | Да | |
| Информация о камере | Да | |
| Цифровая камера | ||
| Камера видимого диапазона | 5 мегапикселей | Нет |
| Объектив камеры видимого диапазона | 59° | Нет |
| Интерфейс обмена данными | ||
| Разъёмы | Мини USB, HDMI, аудио выход, разъем для micro SD карты | Micro USB, разъем для micro SD карты |
| USB | Передача данных между тепловизором и ПК | |
| HDMI | Видео проекция с экрана тепловизора на экран устройства при наличии выхода HDMI | Нет |
| Система питания | ||
| Батарея | Ион-литиевая батарея, время работы 4 часа | |
| Входное напряжение | Постоянное напряжение 5В | |
| Система зарядки | Для камеры (сетевой адаптер) | |
| Управление питанием | Автоматическое выключение | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | –15°C до +50°C | –10°C до +50°C |
| Диапазон температур при хранении | –40°C до +70°C | –30°C до +60°C |
| Влажность воздуха (без образования конденсата) | 10% - 90% | |
| Вибрация | 2g (IEC60068-2-6) | |
| Физические параметры | ||
| Размер (ДхШхВ) | 224x77x96 мм | |
| Вес, включая батарею питания | <500 гр | |

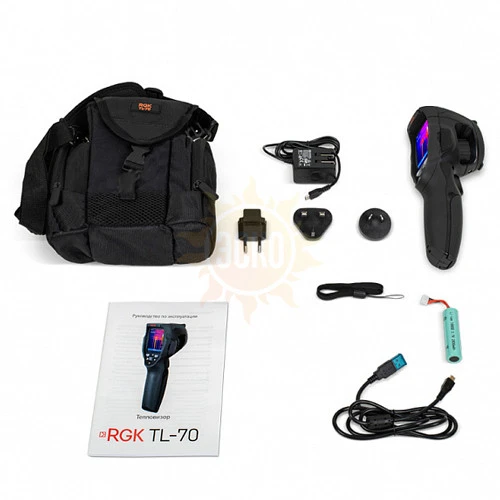

Комплектация RGK TL-70
Комплект поставки RGK TL-70
| № | Наименование | Количество |
| 1 | Тепловизор RGK TL-70 | 1 |
| 2 | Адаптер переменного тока | 1 |
| 3 | Литий-ионная батарея | 1 |
| 4 | Кабель USB | 1 |
| 5 | Мягкая переносная сумка | 1 |
| 6 | Шнурок на кисть | 1 |
| 7 | Руководство по эксплуатации | 1 |
