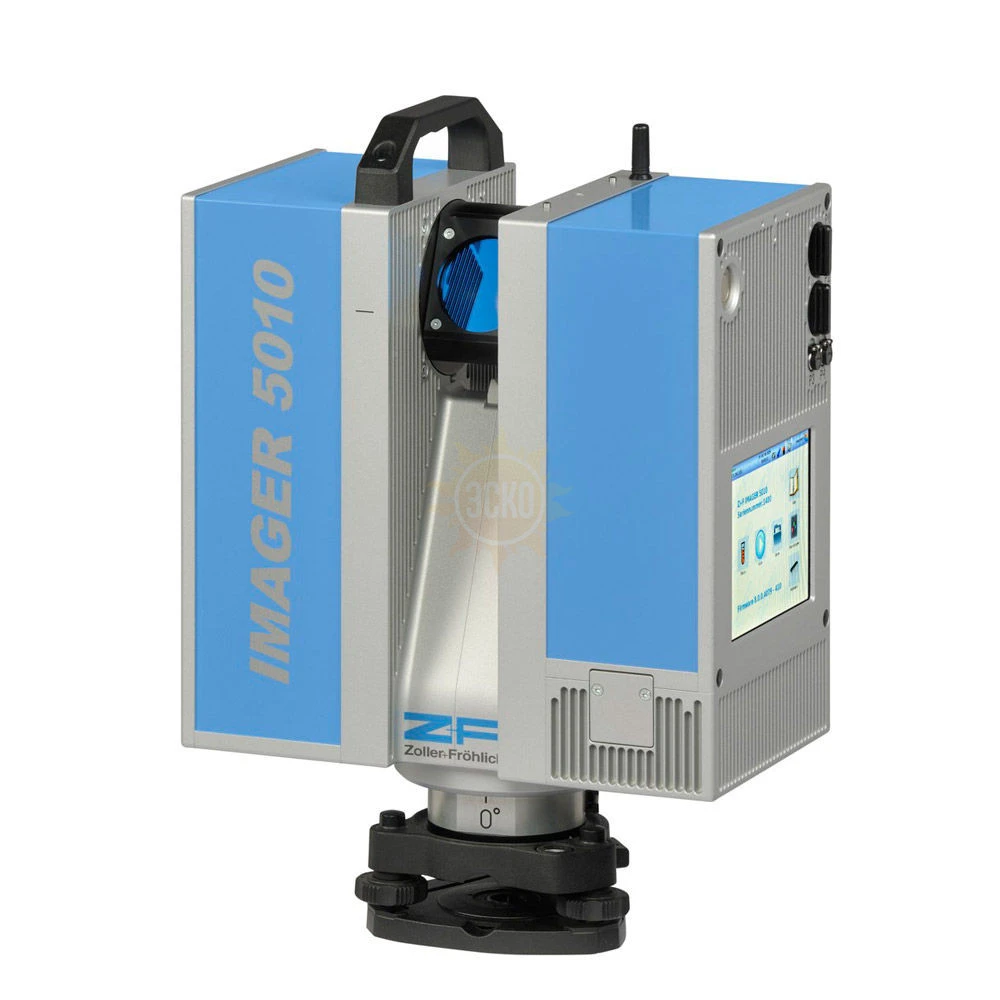

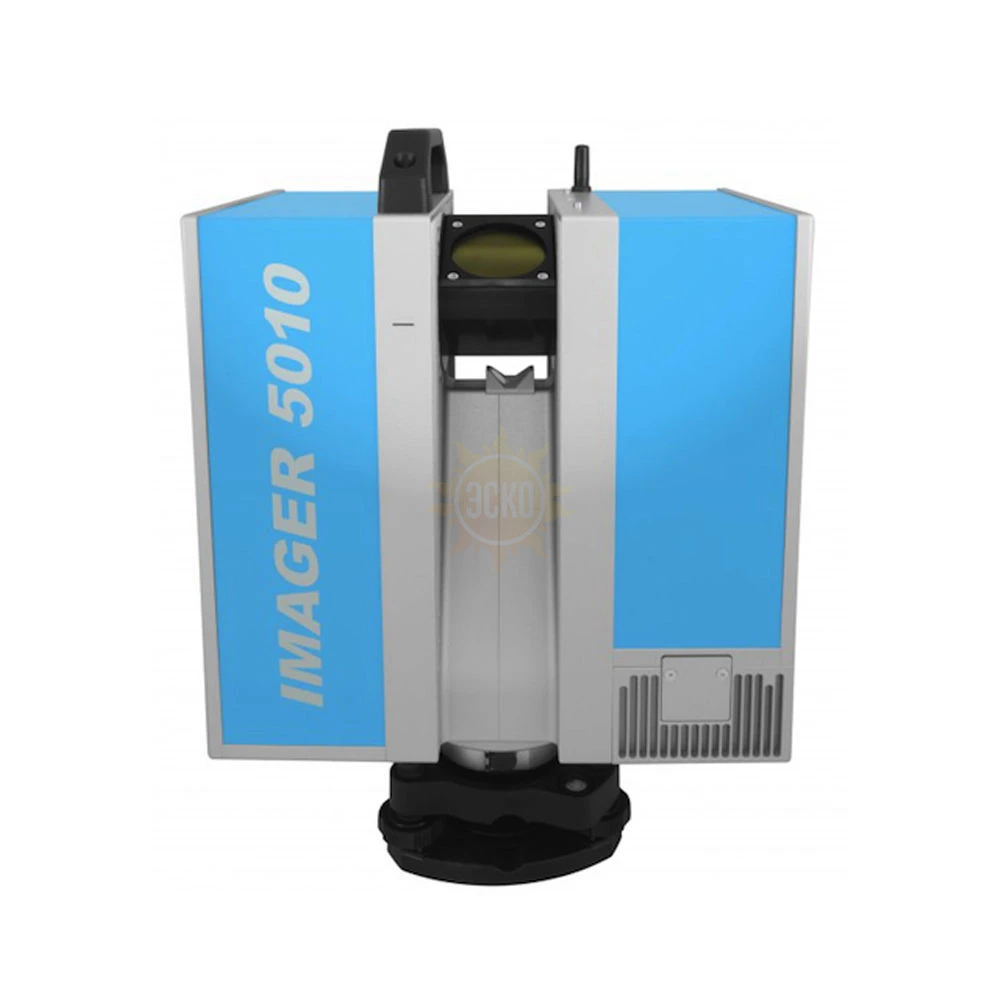

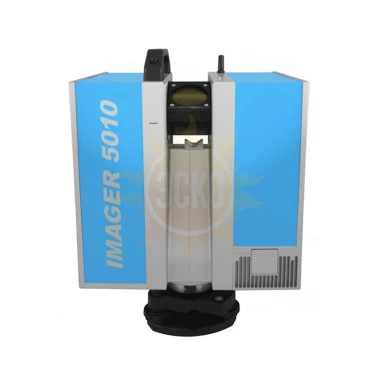

Лазерный сканер Z+F IMAGER 5010 + camera

распечатать описание в PDF

Артикул: 270731

цена по запросу

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Описание Z+F IMAGER 5010 + camera

Лазерный сканер Z+F IMAGER 5010 + camera – это мощная сканирующая система, с помощью которой можно в кратчайшие сроки получить трехмерную модель местности, здания или сооружения, промышленного объекта. Устройство выполняет сканирование со скоростью 1,016 млн точек в секунду и может собирать данные на расстоянии до 187 метров. Сканер используется в промышленности, архитектуре, геодезии, а также при BIM-проектировании зданий.

Технические особенности устройства:

Скорость сканирования 1,016 млн точек в секунду на расстоянии до 187 м.
Угол зрения 360° по горизонтали и 320° по вертикали.
Лазерный излучатель класса 1, безопасный для человека.
Разъемы для подключения дополнительных датчиков для упрощения позиционирования.

BIM - моделирование

На основе данных наземного лазерного сканирования создается BIM модель, в которой отображены все составляющие здания (коммуникации, конструкция и т.д.). Полученные при помощи лазерного сканера Z+F IMAGER 5010 данные можно использовать на любом этапе строительства.

Встроенная камера

Особенностью этой комплектации является наличие камеры, которая делает снимки в видимом диапазоне. С помощью фотокамеры производится съемка панорам до 80 мегапикселей на скан, которые облегчают последующую обработку облаков точек. Поддерживается режим HDR, благодаря чему панорамные снимки не имеют пересвеченных или темных участков.

Удобное управление

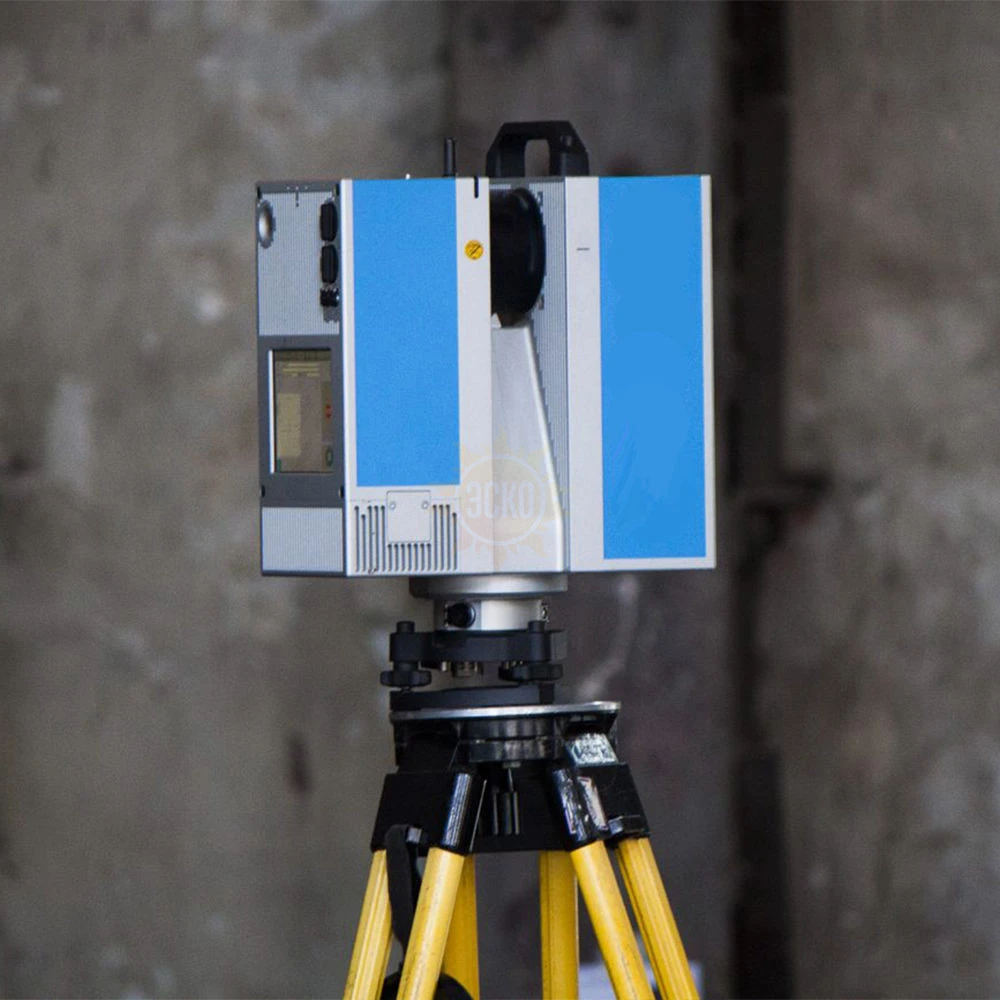

Для упрощения установки лазерного сканера Z+F IMAGER 5010 на точке используется лазерный отвес с погрешностью не более 0,5 мм/м. Поддерживается функция электронного уровня во встроенном ПО. Оператору не нужно тратить длительное время на подготовку сканера к работе после перемещения его на новую точку сканирования.

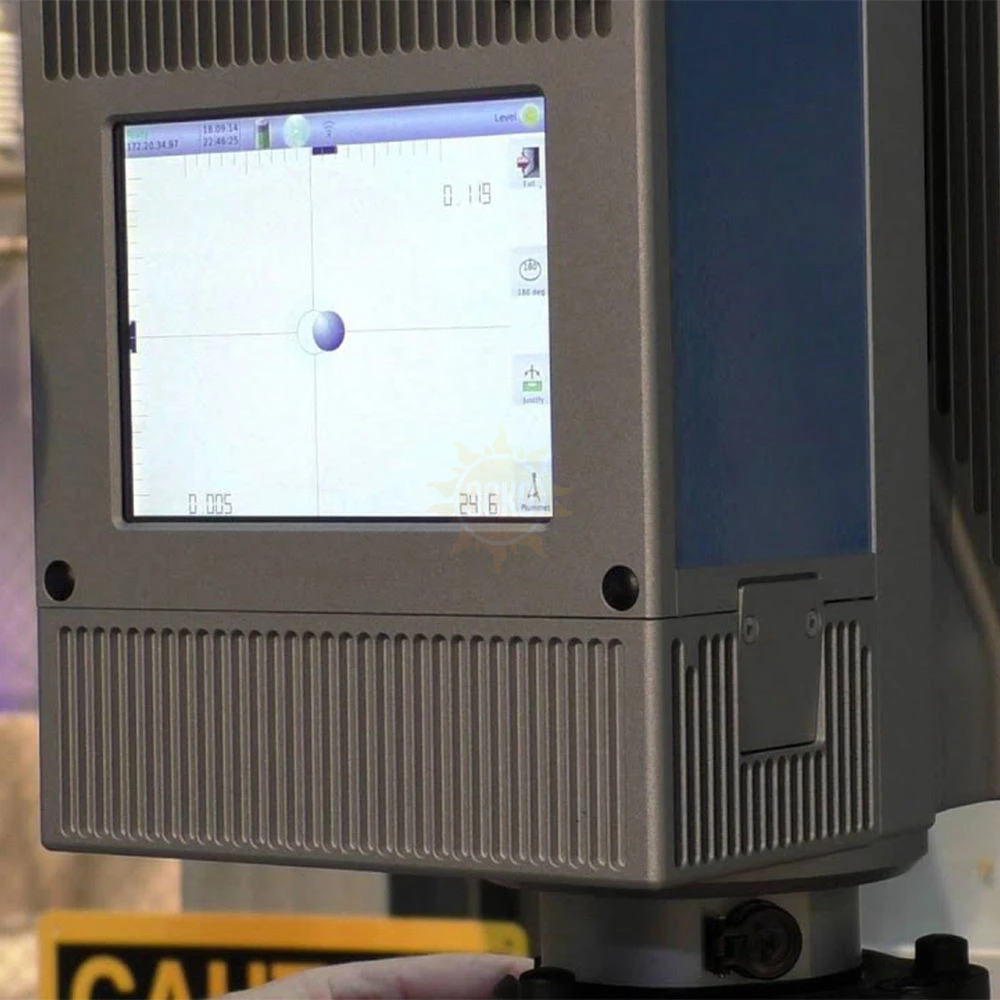

Для управления наземным лазерным сканером Z+F используется сенсорный, цветной, жидкокристаллический дисплей. На него выводятся не только элементы меню и поля настроек, но и результаты работы устройства. Есть возможность отобразить собранное облако точек, а также вывести фотографии, сделанные с помощью камеры.

Пыле-влагозащищенный корпус

Корпус лазерного сканера Z+F IMAGER 5010 защищен по стандарту IP53. Он может использоваться на пыльной строительной площадке или в производственном помещении. Допускается повышенная влажность воздуха, однако следует избегать попадания капель воды на прибор. Сканирование может производится при температуре от – 10°C до +45°C.

Память устройства

В качестве накопителя используется память объемом 64 Гб. Также предусмотрены два дополнительных слота, куда устанавливаются USB-накопители с объемом памяти до 32 Гб. Для загрузки данных на компьютер используется подключение по кабелю USB.

Купить лазерный сканер Z+F IMAGER 5010, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Характеристики Z+F IMAGER 5010 + camera

	Z+F IMAGER 5010 с встроенной фотокамерой
Тип сканера	Лазерный сканер
Класс лазера	1
Дальность	187 м (расстояние разрешения неоднозначности) 0,3 м минимум
Точность угловая	0.007°
Точность определения положения точки	< 1 мм
Размер лазерного пятна	3,5 мм (на расстоянии 0.1 м)
Скорость сканирования	1,016 млн. точек в секунду
Разрешение	0,1 мм
Размеры	170 x 286 x 395 мм
Масса	9,8 кг
Рабочая температура	-10° C ... +45° C
Температура хранения	-20° C ... +50° C
Защищенность	IP53
Влажность	неконденсируемая
Потребляемая мощность	В среднем < 65 Ватт
Размеры батареи	170 x 88 x 61 мм
Масса батареи	1,2 кг
Время работы без подзарядки	> 2.5 часов (внутренняя батарея)
Хранение данных	Встроенная флеш-карта на 64 Гб, 2 х внешних разъема дл накопителей 32 Гб
Размеры адаптера питания (ширина х глубина х высота)	35 x 67 x 167 мм
Вес адаптера питания	0,54 кг
Вертикальная система вращения	Полностью закрытое зеркало вращения
Горизонтальная система вращения	Сканер вращается вокруг вертикальной оси
Вертикальное поле зрения	320°
Горизонтальное поле зрения	360°
Вертикальное разрешение	0.0004°
Горизонтальное разрешение	0.0002°
Скорость сканирования	до 50 об/сек (3000 об/мин)
Двухосевой компенсатор	разрешение: 0,001° диапазон измерения: ±0.5° точность: < 0.007° выбор между вкл. и откл. Состоянием
Лазерный отвес	класс лазера 2 точность отвеса 0,5 мм /1м диаметр лазерного пятна < 1,5 мм на 1,5 м
Экран нивелирования	Функция электронного уровня во встроенном ПО и в Laser Control
Передача данных	Ethernet или USB 2.0
Встроенная панель управления	Операции с сенсорным экраном, цветной дисплей отображает результаты сканирования и фотографии с функциями измерения и навигации
Интерфейсы	2 x USB, LEMO 9-pin и LEMO 7-pin для подключения M-Cam и внешних сенсоров, таких, как GPS, одометры
Условия освещения	Работает в любых условиях – от яркого света до полной темноты
HDR фотокамера
Фокусировка	От 1 м до ∞
Количество кадров для панорамного снимка	42
Время, требуемое для создания панорамы	3,5 мин. (зависит от условий освещенности)
Разрешение панорамного снимка	80 МП

Точность измерения расстояния, СКО	Отражение 14%	Отражение 37%	Отражение 80%
Точность измерения расстояния на 10 м	0,5 мм	0,4 мм	0,3 мм
Точность измерения расстояния на 25 м	1,0 мм	0,6 мм	0,5 мм
Точность измерения расстояния на 50 м	2,7 мм	1,2 мм	0,8 мм
Точность измерения расстояния на 100 м	10,0 мм	3,8 мм	2,0 мм

Угловое разрешение	Продолжительность скана
	Пикселей/360° гориз./вертик.	Низкое качество	Нормальное качество	Высокое качество	Премиальное качество
"Обзорное"	1 250	0:13 мин	0:26 мин	0:52 мин	1:44 мин
"Низкое"	2 500	0:26 мин	0:52 мин	1:44 мин	3:24 мин
"Среднее"	5 000	0:52 мин	1:44 мин	3:22 мин	6:44 мин
"Высокое"	10 000	1:44 мин	3:22 мин	6:44 мин	13:28 мин
"Супервысокое"	20 000	3:28 мин	6:44 мин	13:28 мин	26:56 мин
"Ультравысокое"	40 000	6:56 мин	13:28 мин	26:5 мин	53:20 мин
"Экстремально высокое"	100 000	-	1:21 ч	2:42 ч	3:24 ч
