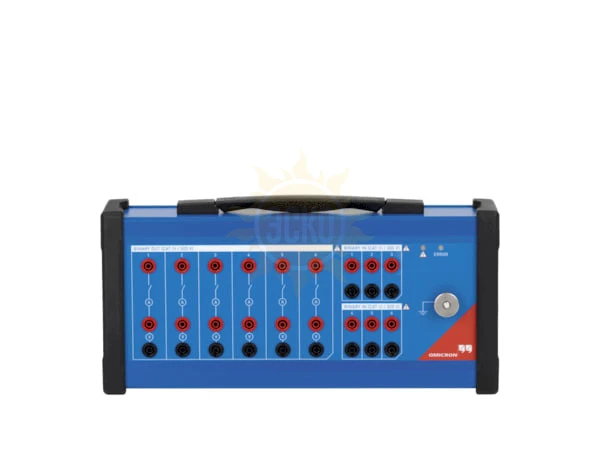

IOB1 Модуль ввода/вывода для CIBANO 500

IOB1 — для измерения времени срабатывания крупногабаритных силовых выключателей

Модуль IOB1 предоставляет шесть дополнительных каналов ввода и шесть дополнительных каналов вывода для CIBANO 500.

Принцип работы
Модулем IOB1 управляет комплект CIBANO 500 по протоколу EtherCAT®. Благодаря шести каналам ввода модуль синхронно считывает данные блок-контактов и передает их на CIBANO 500. Шесть каналов вывода позволяют синхронно управлять электромагнитами включения/отключения или двигателями взвода пружин.

Назначение
С помощью модуля можно проверять время срабатывания более шести вспомогательных контактов одновременно.

Также можно проводить испытания крупногабаритных силовых выключателей, в которых несколькими электромагнитами включения/отключения или двигателями взвода пружин необходимо управлять одновременно.

Ключевые особенности

• Позволяет проводить комплексные испытания для определения времени срабатывания силовых выключателей в реальном времени с более чем 6 блок-контактами и несколькими катушками отключения и включения без передподключений
• Делает возможным анализ времени срабатывания при сложных последовательностях включения и отключения с перекрывающимися срабатываниями катушки включения/отключения
• Обеспечивает шесть каналов ввода для передачи данных в режиме реального времени от 6 блок-контактов к CIBANO 500 (по сети EtherCAT®)
• Обеспечивает шесть каналов вывода для управления катушками или двигателями отключения CB, а также для их анализа
