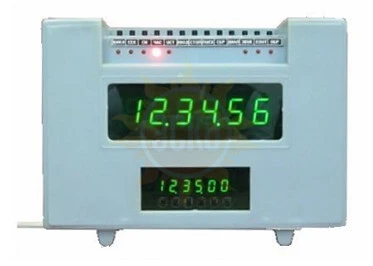

Назначение секундомера СТЦ-2М:
Электронный секундомер-таймер СТЦ-2М предназначен для измерения интервалов времени, счета числа импульсов, а также формирования на таймерном выходе управляющего сигнала по истечении заданного интервала времени или по достижении заданного числа импульсов, или последовательности импульсов постоянного тока с устанавливаемым оператором значением периода.
Описание секундомера СТЦ-2М:
Секундомер СТЦ-2М обеспечивает три режима: секундомера, часов и счетчика импульсов. В режиме часов секундомер работает как сигнальные часы «будильник». Изменение режима работы и цены деления секундомера осуществляется вручную посредством подключения к разъему соответствующих вилок, входящих в комплект поставки.
Секундомер СТЦ-2М имеет таймерный выход релейного вида с одновременной выдачей звуковой и световой сигнализации и с возможностью их сброса. Ввод значения интервала времени подлежащего вручную обработке или периода устанавливается вручную с помощью оцифрованных лимбов программного переключателя.
Технические характеристики секундомера СТЦ-2М:
| Параметр | Значение |
| Диапазоны показаний | 0...99.9999 с, 0...9999.99 с и 0...23 ч. 59 мин. 59 с |
| Цена деления, с | 0,0001; 0,01 и 1 |
| Индикация | цифровая, шестиразрядная, одно- шкальная |
| Параметры таймерного выхода: - коммутируемые - скорость счета в режиме счетчика импульсов, не менее, Гц |
ток 0,3 А и напряжение 5 - 50 В 100 |
| Параметры внешних импульсов: - амплитуда, В - длительность, не менее, мкс - частота, не более, Гц |
8,5 10 100 |
| Входное сопротивление секундомера по входу "Внешние импульсы" не менее, кОм | 80 |
| Питание | от сети переменного тока напряжением 220 В, частотой 50 Гц |
| Мощность, потребляемая секундомером, не более, ВА | 15 |
| Габаритные размеры, мм | 242 х 180 х 81 |
| Масса, кг | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С и атмосферном давлении 84...107 кПа, % |
от +5 до +40 80 |
Комплектация СТЦ-2М - секундомер
Комплект поставки СТЦ-2М
| № | Наименование | Количество |
| 1 | Секундомер электронный с таймерным выходом СТЦ-2М | 1 |
| 2 | Вставка плавкая ВП1-1-0,25 А | 1 |
| 3 | Вилка РП15-15 ШК (ШВК, ШВКВ) | 1 |
| 4 | Паспорт | 1 |
| 5 | Методика поверки | 1 |
