Прогрузка первичным синусоидальным током SMC RAPTOR

RAPTOR – инновационная испытательная система, разработанная для комплексной проверки подстанционного оборудования с кардинально новым уровнем простоты и удобства эксплуатации, точности и временных затрат.

цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Госреестр 38084-08

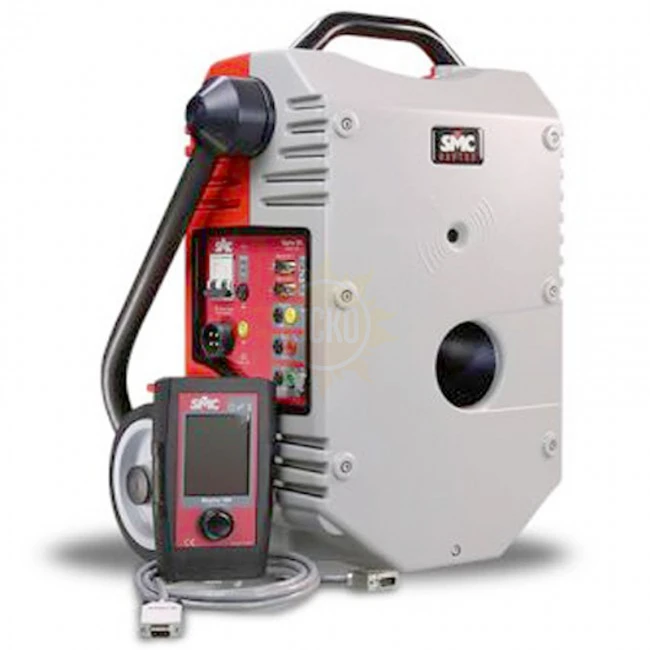

Описание SMC RAPTOR

RAPTOR – инновационная испытательная система, разработанная для комплексной проверки подстанционного оборудования с кардинально новым уровнем простоты и удобства эксплуатации, точности и временных затрат.

Комплекс RAPTOR состоит из модуля управления RAPTOR HH, силового модуля RAPTOR MS, который, в свою очередь, может быть доукомплектован вспомогательными модулями RAPTOR SL – каждый вспомогательный модуль увеличивает мощность комплекса в целом. Теперь оператор не ограничен в выборе мощности установки и может самостоятельно выбрать комплектацию RAPTOR в зависимости от конкретных задач. В сравнении с неподъемными и габаритными устройствами прогрузки первичным током предыдущих поколений, испытательный комплекс RAPTOR задает новые стандарты в тестировании: при весе около 35 кг., габаритных размерах, чуть превышающих размеры системного блока обычного ПК, RAPTOR генерирует до 15.000,00 А выходного тока!
Настоящие революционные показатели достигаются при помощи инновационных технологий, таких как: цифровая генерация выходного тока, передача тока индукционным методом, автоматический расчет и регулировка тока.

Малый вес и размеры RAPTOR позволяют поместить комплекс максимально близко к тестируемому объекту, что сокращает длину кабелей подключения, а запатентованная технология индукционной передачи тока – каждый модуль RAPTOR MS и SL имеет индукционное кольцо в центре корпуса, через которое проводится кабель подключения к объекту - позволяет сократить количество контактов вдвое: данные преимущества сводят потери мощности к минимуму.
Модуль управления RAPTOR HH представляет собой переносное устройство весом в 0,4 кг.и позволяет оператору дистанционно управлять всеми испытаниями и измерениями, сохранять результаты; при необходимости RAPTOR HH легко отсоединяется от испытательного комплекса и подключается к персональному компьютеру через USB - для передачи сохраненных результатов и подготовки отчетов в форматах MS Oƒce (Excel, Word, Pdf, пр.). Модуль управления RAPTOR HH содержит заводской пакет программ автоматических тестов, однако пользователь может с легкостью их редактировать или создать и сохранить новые под конкретно свои задачи.

ПРИМЕНЕНИЕ RAPTOR
  • Прогрузка первичным током
  • Проверка устройств РЗА
  • Тестирование высоковольтных выключателей
  • Тестирование ТТ и ТН
  • Тестирование силовых трансформаторов
  • Тестирование устройств повторного включения
  • Тестирование секционных разъединителей
  • Тестирование распредустройств
  • Тестирование заземления
  • Тепловые испытания
  • и многое другое
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА ВЫХОДНОГО ТОКА

Технология цифровой генерации тока обеспечивает синусоидальную
форму волны даже при изменении импеданса
Высокая скорость испытания из-за отсутствия вариака и
необходимости вручную плавно увеличивать выходной ток

РАЗМЕРЫ И ВЕС

Сверхмалые размеры и вес позволяют одному оператору с лёгкостью
переносить комплекс RAPTOR и перевозить его даже в легковом
автомобиле
Снижение затрат на транспортировку и хранение
Каждый модуль имеет транспортировочные ручку и колеса
Применение комплекса в самых труднодоступных местах и местах с
ограниченным пространством

МОДУЛЬНАЯ СТРУКТУРА

Конечный пользователь в любой момент может расширить
имеющуюся комплектацию и увеличить выходную мощность RAPTOR
путем добавления вспомогательных модулей RAPTOR SL
Автоматическая связь и синхронизация между модулями
производится через ИК порт

ИНДУКЦИОННАЯ ПЕРЕДАЧА ТОКА

Каждый модуль RAPTOR имеет индукционное кольцо в центре
корпуса, через которое проводится кабель подключения к объекту
Передача тока на кабель индукционным методом
N оборотов кабеля через кольцо – увеличивают напряжение в N раз
Уникальная технология сводит количество точек подключения
кабелей к физическому минимуму, существенно уменьшая потери
мощности, экономя время и упрощая процесс испытания

ИЗМЕРЕНИЯ

Встроенные вольтметр, амперметр, фазометр, бинарный вход
(напряжение/сухой контакт) и пр.

МНОГОФУНКЦИОНАЛЬНОСТЬ

RAPTOR имеет самое широкое применение: от прогрузки первичным
током до измерения сопротивления контактов выключателей – заменяя
несколько приборов, RAPTOR экономит временные и материальные
затраты/
Мощный процессор RAPTOR рассчитан на многолетнюю
эксплуатацию и с выходом новых приложений достаточно будет
обновить программное обеспечение системы через интернет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МАССА И РАЗМЕРЫ  35 КГ,  440ММ Х 230ММ Х 550ММ
ИК-ПОРТ ДЛЯ БЕСПРОВОДНОЙ  СВЯЗИ СО ВСПОМОГАТЕЛЬНЫМИ МОДУЛЯМИ
ВЫХОДНОЙ ТОК  0-3.800 A, 3 КВА НЕПРЕРЫВНО
9.500 A, 2 КВА, 3 СЕК.
ДОПОЛНИТЕЛЬНЫЕ ВЫХОДЫ ПО ТОКУ: 0 - 8.25 A AC, НЕПРЕРЫВНО
35 A AC, 3 СЕК
ПО НАПРЯЖЕНИЮ: 0 - 200 В AC
ВЫХОДНАЯ МОЩНОСТЬ: 2000 ВА

ВОЛЬТМЕТР ДИАПАЗОН 1: 0 - 0.2/ 2/ 20/ 300 В AC/DC АВТОМАТИЧЕСКИ ИЛИ В РУЧНОМ
РЕЖИМЕ
ТОЧНОСТЬ +/- 0.1% ОТ ДИАПАЗОНА
ДИАПАЗОН 2: 0 - 30/ 300/3000 МВ AC/DC АВТОМАТИЧЕСКИ ИЛИ В РУЧНОМ
РЕЖИМЕ
ТОЧНОСТЬ: +/- 0.1% ОТ ДИАПАЗОНА

АМПЕРМЕТР ДИАПАЗОН: 0 - 0.2/ 2/ 20 A AC/DC АВТОМАТИЧЕСКИ ИЛИ В РУЧНОМ РЕЖИМЕ
ТОЧНОСТЬ: +/- 0.1% ОТ ДИАПАЗОНА

БИНАРНЫЙ ВЫХОД СУХОЙ КОНТАКТ/НАПРЯЖЕНИЕ ДО 250В AC/DC

Комплектация:

RAPTOR C05

1 RAPTOR HH

1 RAPTOR MS

1 Комплект кабелей

I, непр.                      I,3 мин.                     I, 3 сек.
3.8 кА / 3 кВА       7.5 кА / 3 кВА          9.5 кА / 2 кВА

RAPTOR C15

1 RAPTOR HH

1 RAPTOR MS

1 RAPTOR SL

1 Комплект кабелей

   I, непр.                      I,3 мин.                  I, 3 сек.
3.8 кА/8.2 кВА      7.5 кА/11 кВА        15 кА / 4 кВА

RAPTOR C25

1 RAPTOR HH

1 RAPTOR MS

2 RAPTOR SL

1 Комплект кабелей

I, непр.                           I,3 мин.                  I, 3 сек.
3.8 кА/13.3 кВА      7.5 кА/13,5 кВА       15 кА /13 кВА

RAPTOR C35

1 RAPTOR HH

1 RAPTOR MS

3 RAPTOR SL

1 Комплект кабелей

I, непр.                           I,3 мин.              I, 3 сек.
3.8 кА/18.4 кВА      7.5 кА / 28 кВА     15 кА/22 кВА

Характеристики SMC RAPTOR

Технические характеристики SMC RAPTOR
Вес кг 35
