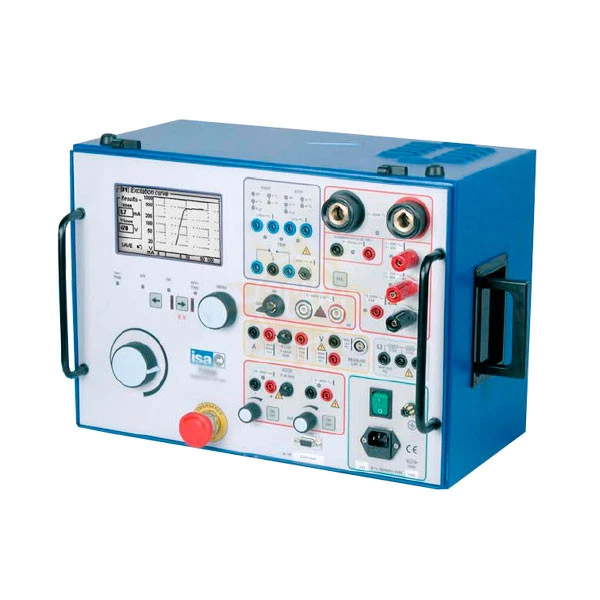

Описание испытательного прибора для проверки первичного и вторичного оборудования Т-3000:
Многофункциональная система Т-3000, производства компании ISA (Италия) , предназначена для проверки всех типов однофазных защит, трансформаторов тока ТТ, трансформаторов напряжения ТН , силовых трансформаторов , реле токов, электросчетчиков, преобразователей и устройств заземления. Система Т-3000 включает в себя функции приборов Т-1000 Plus и T-2000.
Прибор Т3000может генерировать напряжение до 3000В, ток до 800А (до 4000А - опция) , имеет функцию микроомметра с постоянным током до 400А. Т-3000имеет функцию осциллографа, позволяющую отображать формы сигналов тока и напряжения.
Испытательная система T-3000 имеет 3 независимых генератора: Один основной генератор, имеющий 6 выходов: сильноточный переменного тока, слаботочный переменного тока, слаботочный постоянного тока, импульсного тока, высоковольтный переменного напряжения, низковольтный переменного напряжения. Также Вспомогательный генератор переменного напряжения: создает независимое, регулируемое пофазе переменное напряжение. И Вспомогательный генератор постоянного напряжения – служит для питания проверяемых реле.
Все выходы являются регулируемыми и имеют собственные измерители. Текущее состояние выходных величин отображается на большом графическом ЖК-дисплее. При помощи многофункциональной кнопки управления и графического ЖК-дисплея можно войти в режим МЕНЮ, позволяющий контролировать все функции прибора.
Результаты испытаний могут регистрироваться, просматриваться и анализироваться при помощи программного обеспечения TDMS. Это программное обеспечение позволяет при помощи графического пользовательского интерфейса, на русском языке, контролировать настройку Т-3000, загружать и выгружать результаты испытаний, готовить профессиональные протоколы испытаний и экспортировать их в формат Access.
Дополнительно к прибору T-2000могут быть поставлены нагрузочные трансформаторы с токами до 2000А и 4000А, набор для проверки устройств заземления , стабилизатор тока.
Т-3000 измеряет все те же параметры релейных защит ,что и Т-1000 Plus и такие же параметры трансформаторов ,что и Т-2000.
Технические характеристики испытательного прибора для проверки первичного и вторичного оборудования Т-3000:
| Параметр | Значение |
| Выходы тока | |
| Выходы высокого тока, AC | 0-800 А (до 2000ВА) |
| Выходы низкого тока, AC | 0-60 А (до 1000ВА) |
| Выходы низкого тока, DC | 0-6А |
| Выходы напряжения | |
| Выходы высокого напряжения, AC | 0-3000В (до 15000 ВА) |
| Выходы низкого напряжения, AC | 250 В (до 250 ВА) |
| Общее | |
| Функция таймера | 0 -9.999 сек; 10.00 - 99.99 сек; 100.0 - 999.9 сек; 1000 -9999 сек. |
| Вспомогательный бинарный выход | 5 A; 250 В AC; 120 В DC. |
| Измеряемые параметры | I(A), U(V), t ,Z (Ω and °), Z (Ω), R and X (Ω and Ω), P (W), S (VA), Q (VAR). |
| Измерение Сопротивления | до 250 Ом; (погрешность 0.5% ).1 |
| Коэффициент трансформации | 0.1-9999; (погрешность 0.5%) |
| Фазовый угол | 0-359° ( разрешение 1°) |
| Функция осциллографа | + |
| Дисплей | ЖК дисплей FSTN; ,чернобелый, 240x128 точек; размер - 135x80 мм |
| Внутренняя память | 500 измерений |
| Программное обеспечение | TDMS Software |
| Интерфейс | RS232 |
| Размеры | 455 (В) x 325 (Ш) x 290 (В) мм |
| Вес | 31 кг. |
Комплектация T-3000
Комплект поставки T-3000
| № | Наименование | Количество |
| 1 | Тестер релейных защит T-3000 | 1 |
| 2 | Набор стандартных испытательных кабелей | 1 |
| 3 | Кабель питания | 1 |
| 4 | Программное обеспечение TDMS | 1 |
| 5 | Кабели RS232 | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Гарантийный талон | 1 |
