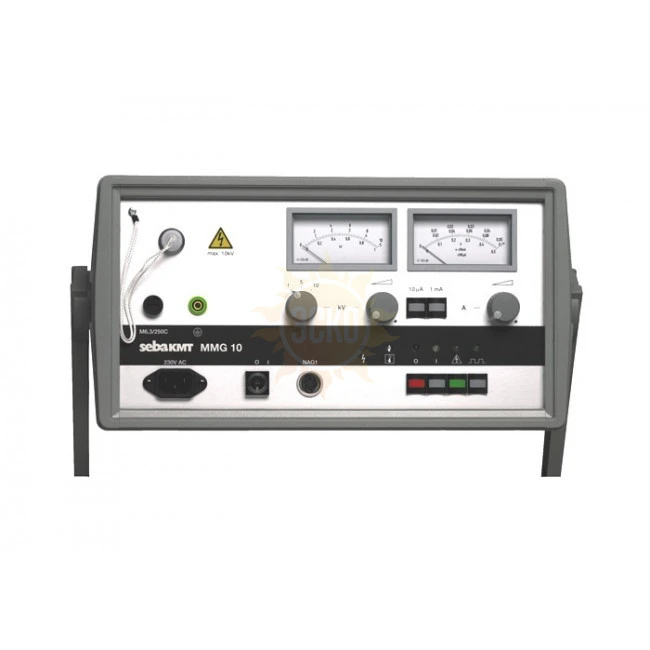

Прибор MMG 10 служит для испытания выпрямленным напряжением полимерной оболочки силовых кабелей.
Описание Megger MMG 10
- Регулируемое ограничение тока
- Простое мощное испытание кабельной оболочки
- Тактовое выходное напряжение для точной локализации повреждений оболочки
- Прожиг кабельных повреждений
Прибор MMG 10 служит для испытания выпрямленным напряжением полимерной оболочки силовых кабелей. При этом измеряются токи утечки в соотношении к общей длине кабеля. Регулируемое ограничение тока препятствует возможному высыханию или нежелательному изменению места дефекта. Высокий выходной ток может также использоваться для преобразования высокоомного повреждения в низкоомное.
Тактовое выходное напряжение служит для точной локализации повреждений оболочки экранированных кабелей с полимерной изоляцией, а также для замыканий на землю неэкранированных кабелей. Точная локализация осуществляется методом шагового напряжения с помощью прибора поиска замыканий на ESG 80-2 / ESG NT.
Прибор MMG 10 может также использоваться как источник напряжения прожига с сочетании с прибором ETF 3.
Технические характеристики
Подсоединяемая мощн. |
700ВА |
Подключение к сети |
230В/3А (45/60Гц) |
Макс. величина тока гор. |
0,5 А |
Мак.велич.напряж.гор |
110 кВ |
Выход постоянного тока |
1000 В/ 0,5 А 5000 В/0,1 А 10000В/ 0,05 А |
Регулировка тока |
коммутац. регулятор |
Регулировка напряжения |
коммутац. регулятор |
Контроль температуры |
|
Индикация опасного исходного напряжения |
|
Габариты в мм (без ручек) |
200х360х360 |
Вес |
около 9 кг |
Рабочая температура |
-10°С...+50°С |
Температура хранения |
-20°С…+60°С |
Принадлежности |
|
-Прибор для поиска замыкания на землю |
ESG 80-2 |
-Штырь с измерительным кабелем |
EEB |
-Прибор для предварительного определения места повреждения оболочки (предварительное определение до 5 кВ) |
MVG |
-аварийный выключ. |
NAG 1 для отд.режима |
-аварийный выключ. (режим раб. с MVG 5) |
NAG 2 |
Характеристики Megger MMG 10
Технические характеристики Megger MMG 10 | |
---|---|
Вес кг | 9 |
