Главная / Каталог / Испытательное оборудование для энергетики / Трассопоисковые приемники / Трассоискатель "Успех АГ-309.20М" (морозоустойчивый)

ТЕХНО-АС Успех АГ-309.20М — трассоискатель морозоустойчивый

распечатать описание в PDF

Артикул: 00-00006938

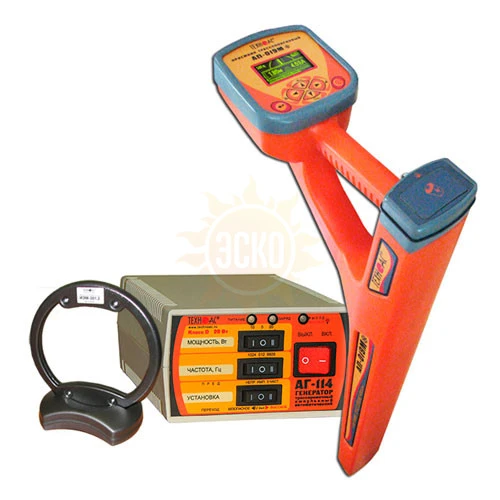

ТЕХНО-АС Успех АГ-309.20М — трассоискатель морозоустойчивый

Питание

4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)

Частота

50 Гц, 60 Гц, 512 Гц, 100 Гц, 1024 Гц, 8192 Гц, 32768 Гц

Потребляемая мощность

не более 10 Вт

Температура хранения

от -30 до 60°С

Размеры

330х140х700 мм

Вес

2,1 кг

Время зарядки

5 часов

Количество встроенных датчиков

Температура эксплуатации

от -30 до 60°С

Тип оборудования

Комплект приемника и генератора

Выходная мощность генератора

5 Вт, 10 Вт, 20 Вт

218 508 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Описание трассоискателя морозоустойчивого Успех АГ-309.20М

Трассопоисковый комплект Успех АГ-309.20М предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Области применения трассоискателя морозоустойчивого Успех АГ-309.20М

Электросети;
Телекоммуникация;
Строительно-монтажные организации;
ЖКХ;
Водоканалы;
Теплосети;
Нефтегазовая отрасль;
Геодезия.

Назначение трассоискателя морозоустойчивого Успех АГ-309.20М

Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
Трассировка коммуникаций с использованием генератора на расстояние до 3 км;
Поиск электрических кабелей под напряжение;
Поиск мест пересечения трубопровода и кабеля;
Определения мест повреждения кабельных линий;
Обследования участков местности перед проведением земляных работ.

Особенности приемника АП-019М

Современный цифровой трассопоисковый приемник-моноблок АП-019М;
Изображение трассы на экране прибора;
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
Дополнительные функций при подключении внешних датчиков;
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
Морозоустойчивый, работа при температурах до -30°С;
Меню на двух языках (русский и английский).

Особенности генератора АГ-114.1

Прост в эксплуатации и не требует высокой квалификации персонала;
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
Возможность выбора мощности в зависимости от решаемых задач;
Автоматическое повторное согласование при изменении мощности;
Длительное время непрерывной работы от собственного аккумулятора;
Небольшие габариты и вес.

Технические характеристики трассоискателя морозоустойчивого Успех АГ-309.20М

Параметр	Значение
ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ПРИЕМНИКА АП-019М
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	Не менее 100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент у силения электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью	Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы	Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	OLED дисплей,178х64 пикс, 16 градаций «серого»
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов; при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда	после 30 мин
Диапазон температур эксплуатации / хранения	-30…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,1 кг

Генератор "АГ-114.1"

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,25
Частота 2	1024 ± 0,5
Частота 3	8192± 4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт»)	5±1,25
Мощность 2 («10Вт»)	10±2,5
Мощность 3 («20Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт»)	0,3 … 1000
Мощность 2 («10Вт»)	0,3 … 500
Мощность 3 («20Вт»)	0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Индуктивная антенна "ИЭМ-301.3"

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплект поставки Успех АГ-309.20М

№	Наименование	Количество
1	Трассопоисковый приемник АП-019М	1
2	Генератор АГ-114.1	1
3	Индукционная антенна ИЭМ-301.3	1
4	Источник питания AG114M.02.020	1
5	Кабель АГ120.02.020	1
6	Кабель АГ120.02.050	1
7	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1
8	Кабель АГ105.02.020	1
9	Контакт магнитный АГ120.02.090	2
10	Штырь заземления АГ110.02.004	2
11	Батарейка алкалиновая	4
12	Сумка для индукционной антенны ИЭМ-301.3	1
13	Сумка для генератора АГ-114.1	1
14	Сумка для приемника	1
15	Сумка для комплекта	1
16	Сумка для приемника (солнцезащитная)	1
17	Руководство по эксплуатации	3
18	Паспорт	1
