Описание ТЕХНО-АС Успех АГ-309.60Н
Назначение прибора Успех АГ-309.60Н:
Трассопоисковый комплект марки «Успех АГ-309.60» представляет собой один из самых лучших и современных отечественных трассоискателей. Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Функции и решаемые задачи:
- поиск неисправностей кабельных линий в режиме «Диагностика»;
- определение положения подземных коммуникаций в режиме «Трасса» и «График»;
- прямое цифровое измерение глубины их залегания на всех рабочих частотах;
- указание направления отклонения от оси коммуникации в режиме «Трасса»;
- измерение силы тока в коммуникации;
- поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
- функция «Выбор кабеля из пучка» при помощи датчика КИ-117;
- одновременная работа со встроенными и внешними датчиками.
Особенности прибора Успех АГ-309.60Н:
- Три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-117.
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
- Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
- Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
- Различные режимы индикации (цифровая, график).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20 °С до +60 °С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до –20 °С.
Особенности генератора:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
Характеристики ТЕХНО-АС Успех АГ-309.60Н
Технические характеристики приемника АП-019.1:
Параметр | Значения |
Центральная частота фильтра приемника (f), Гц | Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192Гц |
Добротность фильтра приемника (Q) | Не менее 100 |
«Широкая полоса» (ШП), Гц | 50…10 000 |
Подключаемые внешние датчики * | ДКИ, ДОДК, КИ |
Определение глубины залегания | Автоматически в режиме «ТРАССА» |
Точность определения глубины залегания | ± 5% |
Определение эффективного тока в трассе | Автоматически в режиме «ТРАССА» |
Точность определения эффективного тока в трассе | ± 5% |
Визуальная индикация | Графический LCD 320х240 с LED подсветкой |
Звуковая индикация | Головные телефоны Встроенный излучатель |
Питание | 4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта батарей | Не менее 20 ч |
Диапазон температур эксплуатации / хранения, °С | 20…60 / 30…60 |
Степень защиты от влаги и пыли | IP54 |
Габаритные размеры, мм | 330х140х700 |
Масса не более, кг | 2,0 кг |
Технические характеристики автоматического генератора АГ-144.1:
Параметр | Значения | |
Частоты генерируемого сигнала, Гц | ||
Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
Режимы генерации | «SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР» |
|
Выходные параметры синусоидальной генерации | ||
Максимальное выходное напряжение, В | ||
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока |
220 330 140 |
|
Выходная мощность, Вт | ||
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | автоматическое | |
Источники питания | Встроенный акк. комплект Сетевой блок питания |
|
Габаритные размеры электронного блока (кейса), не более, мм | 220х160х145 | |
Вес электронного блока, не более, кг | 8,2 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45 °С | |
Класс климатической защиты | IP54 |
Особенности генератора:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

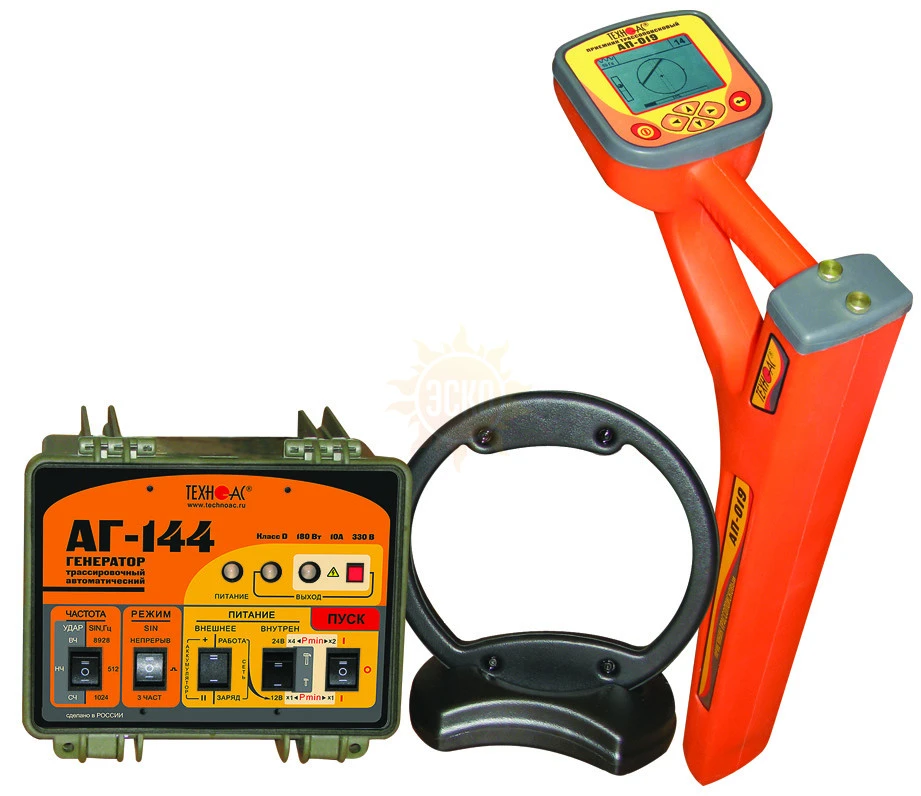

Комплектация ТЕХНО-АС Успех АГ-309.60Н
Комплект поставки Успех АГ-309.60Н
№ | Наименование | Количество |
1. | Приемник АП-019.1 | 1 |
2. | Генератор АГ-144.1 | 1 |
3. | Индукционная антенна ИЭМ-301.2 | 1 |
4. | Документация | 1 |
