Описание кабелеискателя морозоустойчивого Успех КБИ-309М:

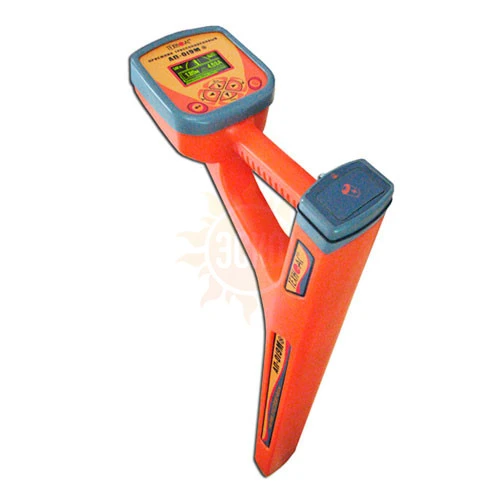

Универсальный морозоустойчивый моноблочный трассопоисковый прибор Успех КБИ-309М с графическим OLED-индикатором, высокой помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков.
Области применения кабелеискателя морозоустойчивого Успех КБИ-309М:
- Электро- и теплоэнергетика;
- Коммунальное хозяйство;
- Нефтегазовая отрасль;
- Геодезия;
- Связь;
- МЧС;
- Строительство;
- Другие отрасли.
Назначение кабелеискателя морозоустойчивого Успех КБИ-309М:
Универсальный морозоустойчивый моноблочный трассопоисковый прибор Успех КБИ-309М предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.
Возможности кабелеискателя морозоустойчивого Успех КБИ-309М:
- Определение положения подземных коммуникаций;
- Измерение глубины залегания и силы тока в коммуникации;
- Одновременная работа со встроенными и внешними датчиками;
- Выбор кабеля из пучка с использованием внешнего датчика;
- Поиск дефектов коммуникаций.
Особенности кабелеискателя морозоустойчивого Успех КБИ-309М:

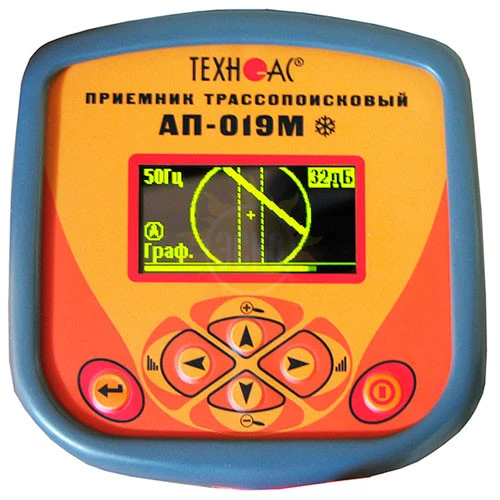

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.
Режим «Трасса» - на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График» - на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.
Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности:
Режим «График+» - при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Меню на двух языках (русский и английский).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).
В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.
Технические характеристики кабелеискателя морозоустойчивого Успех КБИ-309М:
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты». |
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) |
| Визуальная индикация | OLED-индикатор, 128х64 пикселей, 16 градаций серого |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток в коммуникации - уровень входного сигнала - графики уровня сигнала с датчиков - параметры настройки и управления |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
Комплектация ТЕХНО-АС Успех КБИ-309М
Комплект поставки Успех КБИ-309М
| № | Наименование | Количество |
| 1 | Приемник АП-019М | 1 |
| 2 | Комплект батареек | 1 |
| 3 | Кабель АП019М.02.010 | 1 |
| 4 | Чехол солнцезащитный | 1 |

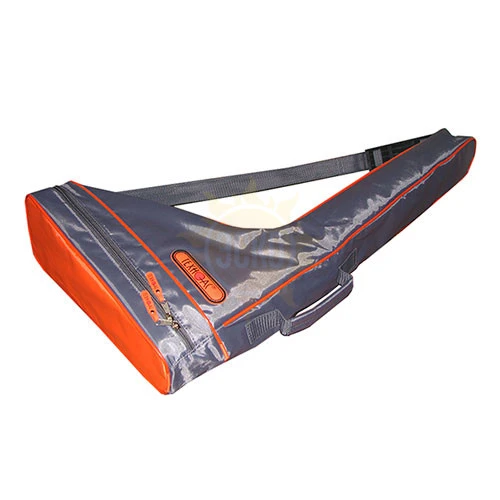

| 5 | Сумка для приемника | 1 |
| 6 | Руководство по эксплуатации | 1 |
