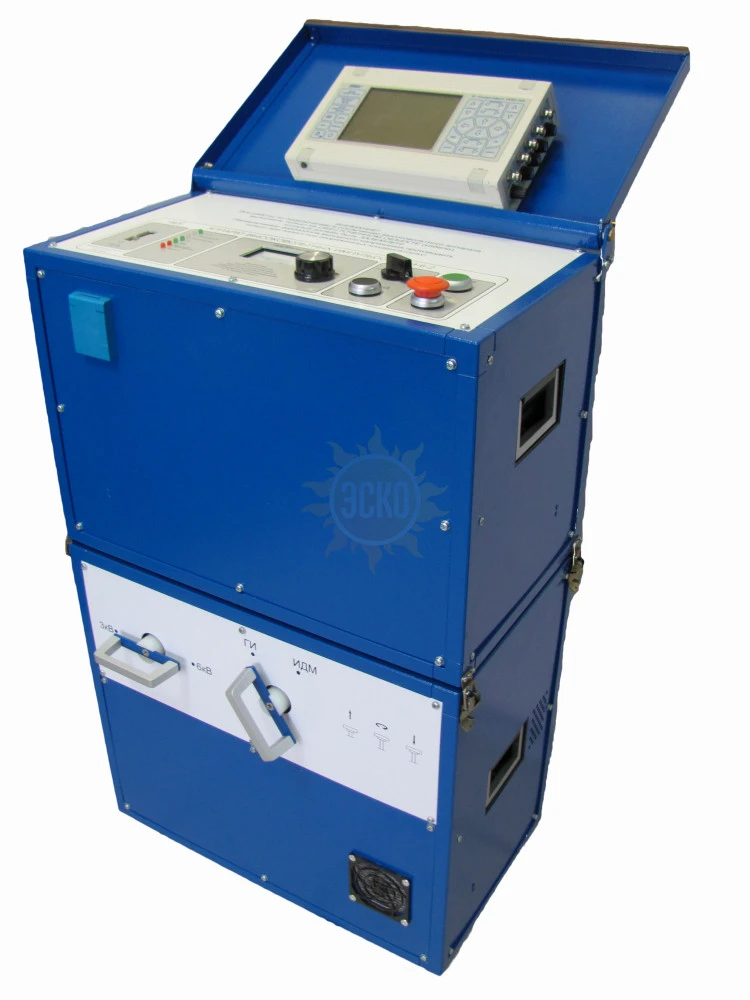

Определение мест повреждения кабельных линий АВИ-6-2

распечатать описание в PDF

Артикул: 401385

Ступени выходного напряжения, кВ

3/6

Максимальная запасаемая энергия, Дж

2 000

Потребляемая мощность, кВа

597 840 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Назначение переносного аппарата высоковольтных импульсов АВИ-6-2

Аппарат высоковольтных импульсов АВИ-6-2 (ударный генератор) предназначен для:

генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
измерения расстояния до места повреждения импульсным методом с помощью рефлектометра «РЕЙС-305».
измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305».
измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ;

Отличительные особенности переносного аппарата высоковольтных импульсов АВИ-6-2

высокая запасаемая энергия;
очень мощный искровой разряд в месте повреждения;
эффективен и на кабелях 0,4кВ;
разделен на два блока, которые при работе устанавливаются один на другой;
можно перевозить в легковом автомобиле.

Условия применения переносного аппарата высоковольтных импульсов АВИ-6-2

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
температура окружающей среды от минус 30°С до плюс 40°С;
относительная влажность до 80% при температуре плюс 25°С;
атмосферное давление 530÷800 мм рт. ст.

Технические характеристики переносного аппарата высоковольтных импульсов АВИ-6-2

Параметр	Значение
Напряжение питания	220В частотой 50Гц
Максимальная пиковая потребляемая мощность	не более 3кВА
Максимальное выходное постоянное напряжение	0÷3кВ и 0÷6кВ (в двух диапазонах)
Максимальная запасаемая энергия во всех диапазонах	2000 Дж
Период следования импульсов в автоматическом режиме	3с и 6с
Габаритные размеры блока управления БУ АВИ-6-2	520х305х350мм
Габаритные размеры блока высоковольтного БВ АВИ-6-2	520х305х450мм.
Масса блока управления	50кг.
Масса блока высоковольтного	40кг.

Комплектация АВИ-6-2

Комплект поставки АВИ-6-2

№	Наименование	Количество
1.	Блок управления БУ АВИ-6-2	1
2.	Блок высоковольтный БВ АВИ-6-2	1
3.	Кабель питания	1
4.	Кабель соединительный межблочный	1
5.	Провод заземления	1
6.	Кабель соединительный высоковольтный 6м	1
7.	Струбцины	3
8.	Панель защитная	1
9.	Паспорт	1
