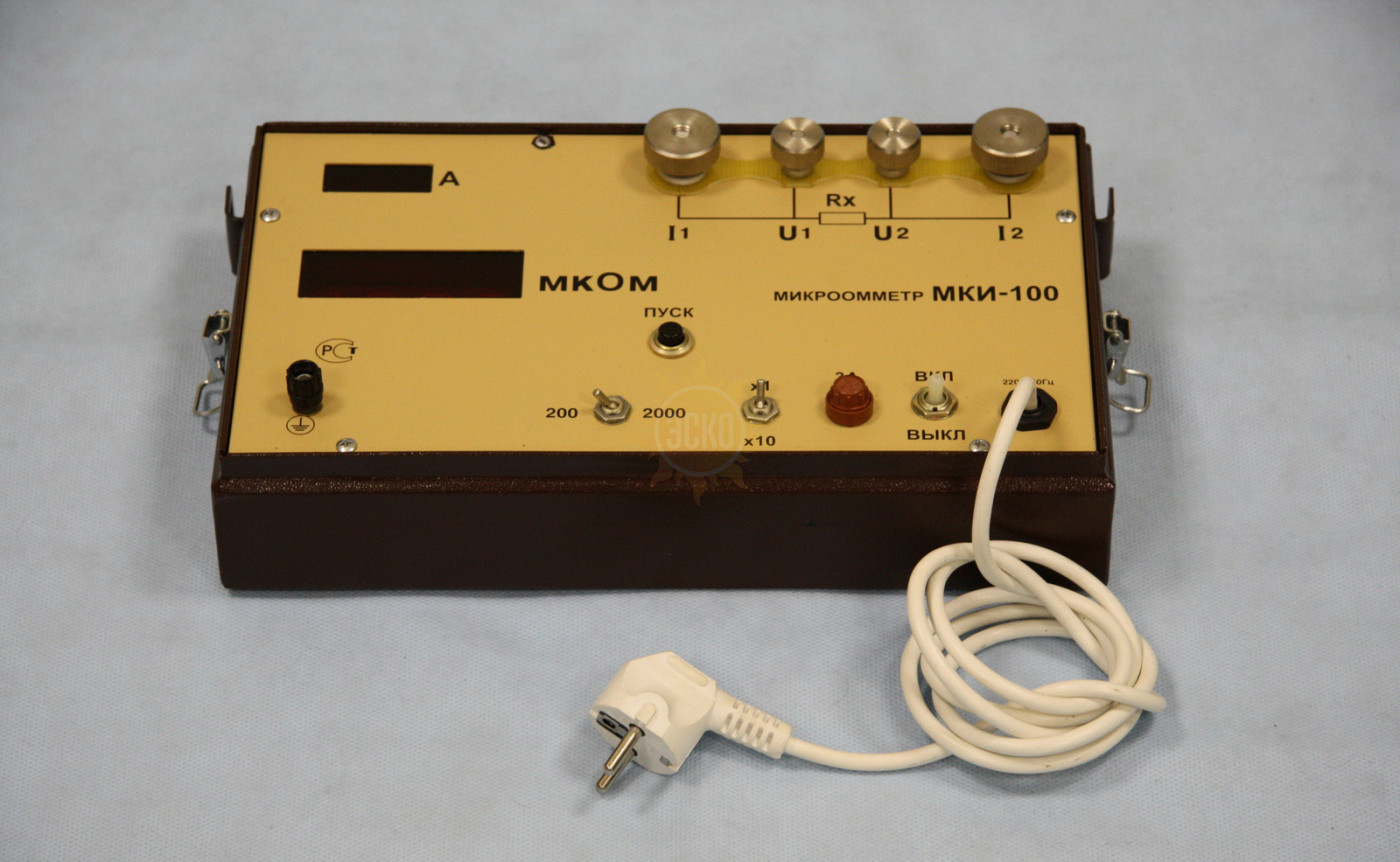

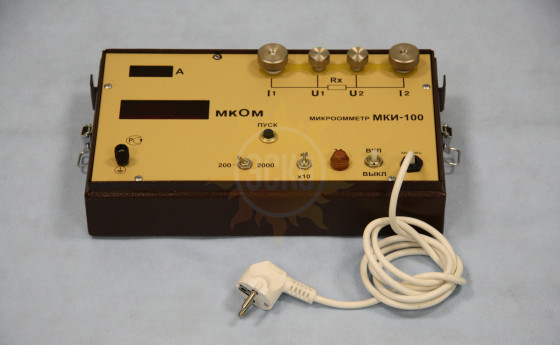

Омметр Элтех МКИ-100

Назначение микроомметра МКИ-100

Цифровой микроомметр МКИ-100 предназначен для прогрузки и измерений переходных сопротивлений контактов высоковольтных выключателей, разъединителей, элегазовой коммуникационной аппаратуры, системы шин, мест повреждения кабеля, болтовых соединений, плавких вставок, контактов автоматических выключателей, рельсовых соединений и других токоведущих частей электрооборудования. Показания прибора остаются стабильными в условиях подстанции 500кВ и 750кВ. Длина кабелей для задания тока и потенциальных проводников не ограничена.

Достоинства разработки

По результатам последних исследований, контактная проводимость объясняется наличием таких явлений как холодная эмиссия, термоэмиссия, газовый разряд, термо и электрохимическая ЭДС.

В процессе эксплуатации под воздействием окружающей среды на поверхности контактов образуются окисные пленки различного химического состава. При этом переходное сопротивление может сильно увеличиться. Однако сопротивление контакта может быть уменьшено под действием электрической очистки. Электрическая очистка осуществляется воздействием больших токов на контактную группу, при этом окисная пленка разрушается. Результаты последних исследований показывают, что под воздействием импульсов тока электрическая очистка значительно эффективней, чем под воздействием постоянного тока т.к. импульсы тока провоцируют эффект дробления поверхностной окисной пленки.

Схемные решения микроомметров МКИ позволяют осуществить предварительную прогрузку мощными импульсами тока (МКИ-100 до 100А). Обеспечивая этим качественную электрическую очистку контактной группы перед замером сопротивления. Процесс прогрузки мощными импульсами тока и замер сопротивления происходит автоматически при нажатии кнопки «Измерение».

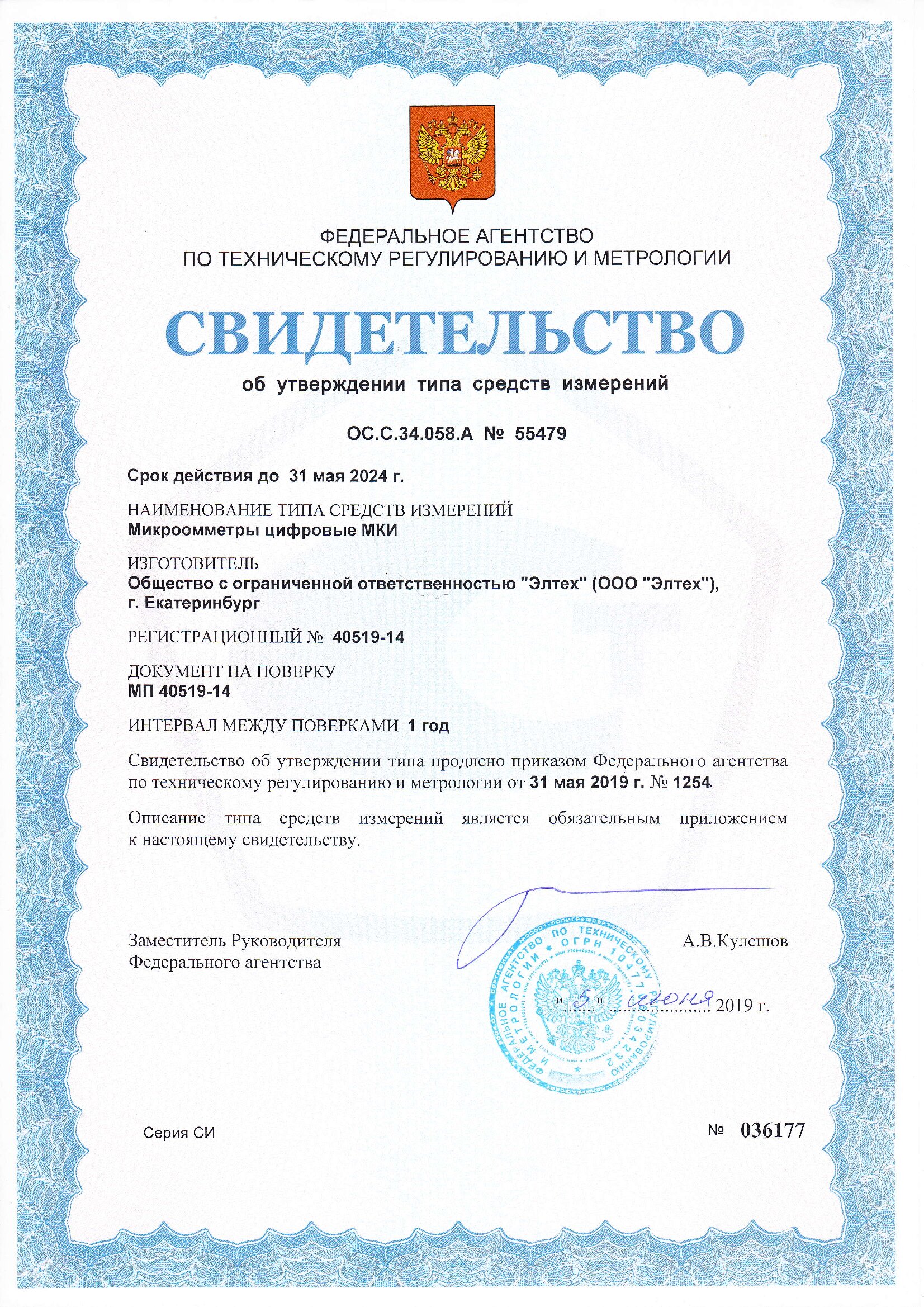

Сертификат Госстандарта России RU.E.34.085. №55479
Внесен в Государственный реестр средств измерений под №40519-14
