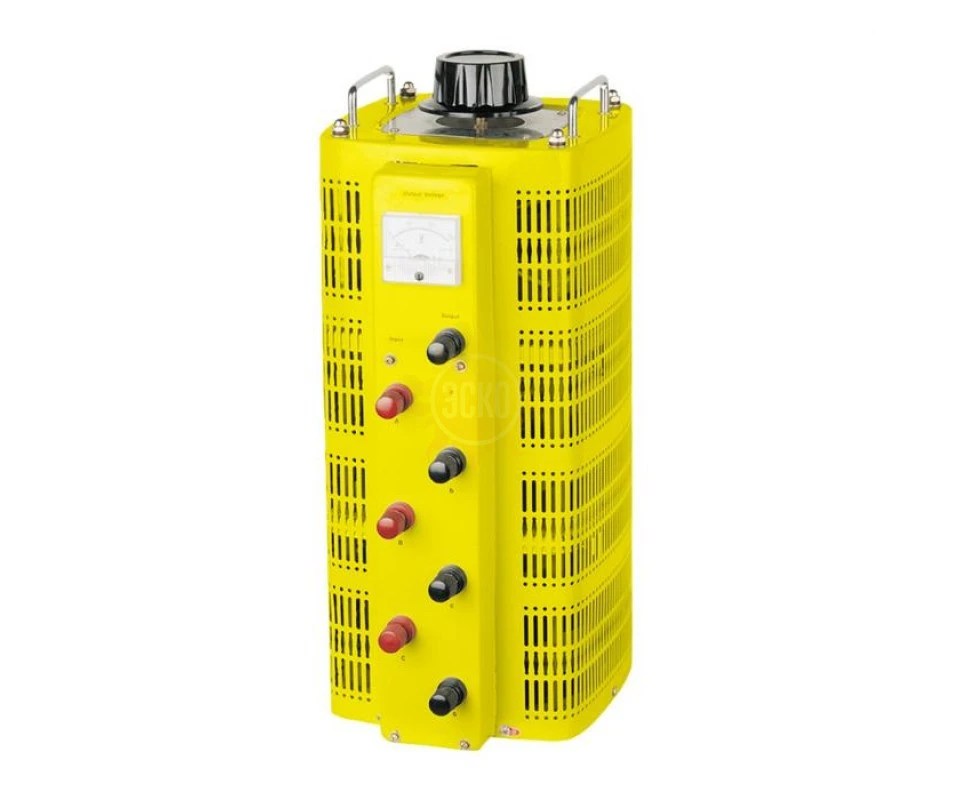

ПрофКиП АТСН-80-380 Лабораторный Автотрансформатор Трехфазный (60 КВА)

распечатать описание в PDF

ПрофКиП АТСН-80-380 Лабораторный Автотрансформатор Трехфазный (60 КВА)

Ток, А

Напряжение

Температура окружающего воздуха

от -5°С до 40°С

Влажность

Не более 80%

Напряжение

0 - 430

Частота

50/60 Гц

Размеры

450х470х1500 мм

Вес

200 кг

Питание

380 В, 50 /60 Гц

717 120 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП АТСН-80-380 Лабораторный Автотрансформатор Трехфазный (60 КВА)

Назначение лабораторного автотрансформатора трехфазного ПрофКиП АТСН-80-380 (60 кВА)

Лабораторный автотрансформатор однофазный ПрофКиП АТСН-80-380 (60 кВА) предназначен для регулировки однофазного напряжения в пределах от 0 В до 430 В при питании от сети 380 В, частотой 50 Гц. Применяется в качестве трехфазного лабораторного автотрансформатора (ЛАТР), при наладке и тестировании электрооборудования, и для поддержания в ручном режиме номинального напряжения на нагрузке.

Особенности и преимущества лабораторного автотрансформатора трехфазного ПрофКиП АТСН-80-380 (60 кВА)

▪ Плавная регулировка напряжения

▪ Синусоидальная форма выходного напряжения

▪ Стрелочная индикация выходного напряжения

▪ Клеммные колодки для подключения сети и нагрузки

Основные технические характеристики лабораторного автотрансформатора трехфазного ПрофКиП АТСН-80-380 (60 кВА)

Параметры	Значения
Номинальное входное напряжение	380 В
Частота питающей сети	50 /60 Гц
Диапазон регулировки напряжения	0 В … 430 В
Максимальный ток нагрузки	80 А
Максимальная мощность	60 кВА
Количество фаз	3
Режим работы	Непрерывный

Условия эксплуатации лабораторного автотрансформатора трехфазного ПрофКиП АТСН-80-380 (60 кВА)

▪ Отсутствие: вибрации, тряски, ударов

▪ Температура окружающей среды: -5°С … 40°С

▪ Относительная влажность воздуха, при температуре 25°С: не более 80%

▪ Атмосферное давление: 100 кПа ±4 кПа

▪ Степень защиты: IP20 (не герметизирован)

Общие данные лабораторного автотрансформатора трехфазного ПрофКиП АТСН-80-380 (60 кВА)

▪ Питание: 380 В, 50 /60 Гц

▪ Габаритные размеры: 450х470х1500 мм

▪ Вес: 200 кг

Комплект поставки лабораторного автотрансформатора трехфазного ПрофКиП АТСН-80-380 (60 кВА)

Наименование	Количество
Лабораторный автотрансформатор однофазный ПрофКиП АТСН-80-380 (60 кВА)	1 шт.
Руководство по эксплуатации	1 шт.

Сравнительная таблица лабораторных автотрансформаторов трехфазных ПрофКиП АТСН-х-380-серии

Модель	Ток	Uвх.	Частота	Uвых	Габариты	Вес
ПрофКиП АТСН-4-380	4 А	380 В	50 /60 Гц	0 В … 430 В	185х205х510 мм	21.3 кг
ПрофКиП АТСН-8-380	8 А	380 В	50 /60 Гц	0 В … 430 В	235х240х510 мм	32.2 кг
ПрофКиП АТСН-12-380	12 А	380 В	50 /60 Гц	0 В … 430 В	265х270х510 мм	42.5 кг
ПрофКиП АТСН-20-380	20 А	380 В	50 /60 Гц	0 В … 430 В	345х430х570 мм	68 кг
ПрофКиП АТСН-27-380	27 А	380 В	50 /60 Гц	0 В … 430 В	345х430х570 мм	76.5 кг
ПрофКиП АТСН-40-380	40 А	380 В	50 /60 Гц	0 В … 430 В	345х440х1050 мм	136 кг
ПрофКиП АТСН-60-380	60 А	380 В	50 /60 Гц	0 В … 430 В	350х440х1500 мм	170 кг
ПрофКиП АТСН-80-380	80 А	380 В	50 /60 Гц	0 В … 430 В	450х470х1500 мм	200 кг

Технические характеристики трехфазного автотрансформатора (Латр) ПрофКиП АТСН-80-380

Параметр	Значение
Номинальное входное напряжение	380 В
Частота питающей сети	50 / 60 Гц
Диапазон регулировки напряжения	0 В … 430 В
Максимальный ток нагрузки	80 А
Максимальная мощность	60 кВА
Количество фаз	3
Режим работы	Непрерывный
Условия эксплуатации
Вибрация, тряска, удары	Отсутствие
Температура окружающей среды	-5°С … 40°С
Относительная влажность воздуха, при температуре 25°С	Не более 80%
Атмосферное давление	100 кПа ±4 кПа
Степень защиты	IP20 (не герметизирован)
Общие характеристики
Питание	380 В, 50 /60 Гц
Габаритные размеры	450х470х1500 мм
Вес	200 кг

Сравнительная таблица лабораторных автотрансформаторов трехфазных ПрофКиП АТСН-х-380-серии

Модель	Ток	U входной	Частота	U выходной	Габариты	Вес
ПрофКиП АТСН-4-380	4 А	380 В	50 / 60 Гц	0 В … 430 В	185 х 205 х 510 мм	21,3 кг
ПрофКиП АТСН-8-380	8 А	380 В	50 / 60 Гц	0 В … 430 В	235 х 240 х 510 мм	32,2 кг
ПрофКиП АТСН-12-380	12 А	380 В	50 / 60 Гц	0 В … 430 В	265 х 270 х 510 мм	42,5 кг
ПрофКиП АТСН-20-380	20 А	380 В	50 / 60 Гц	0 В … 430 В	345 х 430 х 570 мм	68 кг
ПрофКиП АТСН-27-380	27 А	380 В	50 / 60 Гц	0 В … 430 В	345 х 430 х 570 мм	76,5 кг
ПрофКиП АТСН-40-380	40 А	380 В	50 / 60 Гц	0 В … 430 В	345 х 440 х 1050 мм	136 кг
ПрофКиП АТСН-60-380	60 А	380 В	50 / 60 Гц	0 В … 430 В	350 х 440 х 1500 мм	170 кг
ПрофКиП АТСН-80-380	80 А	380 В	50 / 60 Гц	0 В … 430 В	450 х 470 х 1500 мм	200 кг

Комплект поставки ПрофКиП АТСН-80-380

№	Наименование	Количество
1	Трехфазный автотрансформатор (Латр) ПрофКиП АТСН-80-380	1
2	Руководство по эксплуатации	1
