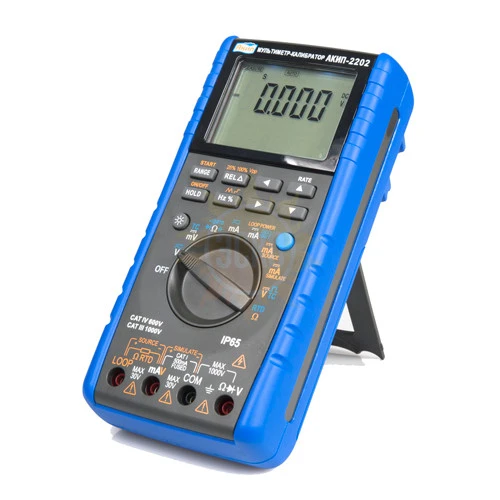

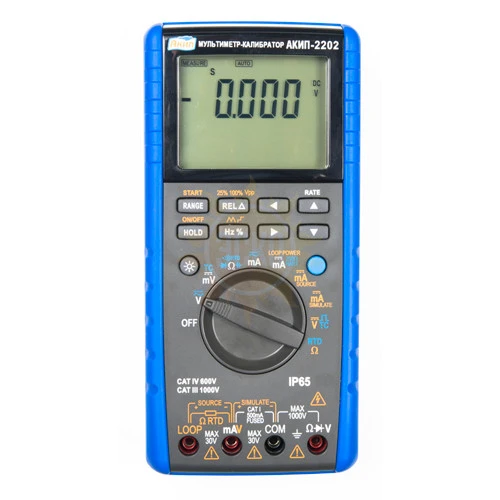

АКИП-2202 - мультиметр-калибратор

распечатать описание в PDF

Артикул: АКИП-2202

Частота, max

100 кГц

Питание

Батарейное питание

Сопротивление

50 МОм

Погрешность

0,1%

Напряжение постоянное (В), max

1000

Напряжение переменное (В), max

750

Тест диодов

2 В

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание мультиметра-калибратора АКИП-2202:

Мультиметр-калибратор процессов АКИП-2202 объединяет в себе два наиболее часто используемых любым техническим специалистом прибора. Он представляет собой комбинацию цифрового мультиметра и универсального калибратора петли тока в одном портативном корпусе. В отличие от предыдущей модели в серии в режиме «Мультиметр» прибор дополнительно оснащен функцией измерения ёмкости/ C до 100 мФ.

Применение АКИП-2202 исключает необходимость иметь под рукой при диагностике и эксплуатационном контроле набор других тестеров и специализированных приборов для отладки.

Калибратор АКИП-2202 поддерживает функцию калибровки петли при использовании внешнего источника постоянного тока 24 В. Встроенный резистор 250 Ом позволяет осуществлять калибровку HART-устройств (использовать как калибратор токовой петли). Данный режим востребован при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.

Диагностика датчиков облегчена генерированием сигнала с автоматическим линейно-пилообразным и дискретно нарастающим изменением уровня. Быстрая проверка линейности параметров возможна с помощью встроенной функции нарастания в диапазоне 25%...100% с шагом 25% (по току).

Особенности мультиметра-калибратора АКИП-2202:

Малогабаритный комбинированный прибор «2 в 1»: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
Базовая погрешность 0,1% (DCV);
Измерительные функции («мультиметр»): постоянное и переменное напряжение (DCV/ ACV), постоянный и переменный ток (DCA/ ACA), сопротивление, частота, коэффициент заполнения, ёмкость, прозвонка, тест диодов, температура (термопара/ термосопротивление RTD), автоматическая компенсация холодной стороны термопары;
Режим относительных измерений (Rel/Δ);
Выходные функции («источник»): постоянное напряжение (DCV), постоянный ток (DCA), сопротивление, частота (набор прямоугольных импульсов), термопара, термосопротивление, калибратор петли тока с внешним источником 24 В (XMT), встроенный резистор 250 Ом (HART), автоматическая компенсация холодной стороны термопары;
ЖК-экран (две шкалы), максимальная индикация 5 знаков (ток), до 20 изм/с;
Подсветка дисплея, индикация перегрузки (OL);
Батарейное питание, индикатор заряда батарей;
Функция автоматического отключения питания;
Безопасность: до 600 В/ кат IV, до 1000 В/ кат III;
Пыле-, влагозащищенное исполнение (IP65).

Характеристики АКИП-2202

Предел	Диапазон измерений	Разрешение	Погрешность
ФУНКЦИЯ "ИЗМЕРЕНИЕ" (МУЛЬТИМЕТР)
Постоянное напряжение, DCV
50 мВ	- 55 мВ...55 мВ	0,01 мВ	0,1%+4 емр*
500 мВ	- 550 мВ...550 мВ	0,1 мВ	0,1%+4 емр
5 В	- 5,5 В...5,5 В	1 мВ
50 В	- 55 В...55 В	10 мВ
500 В	- 550 В...550 В	0,1 В
1000 В	- 1000 В...1000 В	1 В
Переменное напряжение¹, ACV (20 - 1000 Гц)
5 В	0...5,500 В	1 мВ	0,5%+4 емр (< 400 Гц)
			5%+4 емр (> 400 Гц)
50 В	0...55,00 В	10 В	0,5%+4 емр
500 В	0...550,0 В	0,1 В
1000 В	0...750 В	1 В
Постоянный ток, DCA
50 мА	- 55,000 мА ... 55,000 мА	0,001 мА	0,1%+5 емр
500 мА	- 500,00 мА...500,00 мА	0,01 мА
Переменный ток, ACA (20-1000 Гц)
50 мА	0...55,000 мА	0,001 мА	0,5%+10 емр
500 мА	0...500,00 мА	0,01 мА
Частота, F² (от 0,7 Вскз)
10 Гц	0...9,9999 Гц	0,0001 Гц	0,02%+4 емр
100 Гц	0...99,999 Гц	0,001 Гц
1 кГц	0...999,99 кГц	0,01 Гц
10 кГц	0...9,99 99 кГц	0,0001 кГц
100 кГц	0...99,999 кГц	0,001 кГц
Сопротивление, R
400 Ом	0...400 Ом	0,1 Ом	0,2%+4 емр
4 кОм	0 ...4 кОм	1 Ом
40 кОм	0...40 кОм	0,01 кОм
400 кОм	0...400 кОм	0,1 кОм
4 МОм	0...4,00 МОм	1 кОм
50 МОм	0...50,0 МОм	1 МОм	1%+4 емр
Ёмкость, C
10 нФ	0...11 нФ	0,01 нФ	5%+50 емр
100 нФ	0...110 нФ	0,1 нФ	5%+5 емр
1000 нФ	0...1100 нФ	1 нФ
10 мкФ	0...11 мкФ	0,01 мкФ
100 мкФ	0...110 мкФ	0,1 мкФ
1000 мкФ	0...1100 мкФ	1 мкФ
10 мФ	0...11 мФ	0.01 мФ	5%+50 емр
100 мФ	0...110 мФ	0,1 мФ
Коэффициент заполнения
Duty%	10%...90%	0,1%	1%
Тест диодов
2 В	-	0,001 В	1%+10 емр
Прозвонка (On/ Off)
500 Ом	-	0,1 Ом	≤ 50 Ом
Измерение температуры с помощью термопар, Tc
R	- 40...1760 °C	1 °C	0,5%+3 емр (<=100 °C) 0,5%+2 емр (>100 °C)
S	- 200...1760 °C
B	400...1800 °C
K	- 200...1350,0 °C		0,5%+2 емр (<=-100 °C) 0,5%+1 емр (>-100 °C)
E	- 200...700,0 °C
J	- 200...950,0 °C
T	- 200 ...400,0 °C
N	- 200...1300,0 °C
Измерение температуры с помощью термосопротивления, RTD
PT100	- 200...850 °C	1 °C	0,5%+3 емр
Cu50	- 50...150 °C
* - ед. младшего разряда
ФУНКЦИЯ "КАЛИБРАТОР" (ИСТОЧНИК)
Предел	Диапазон	Разрешение	Погрешность	Примечание
Постоянное напряжение, DCV
100 мВ	- 10 мВ...110 мВ	10 мкВ	0,2%+4 емр	Вых. Imax 0,5 мА
1000 мВ	- 0,100 мВ...1100 мВ	100 мкВ		Вых. Imax 2 мА
10 В	- 1,000 В...11,000 В	1 мВ		Вых. Imax 5 мА
Постоянный ток, DCA
30 мА	0 мА...33,000 мА	1 мкА	0,2%+4 емр	20 мА, макс. 1кОм 30 мА, макс. 600 Ом
Питание петли тока, LOOP
24 В пост (макс. I вых 35 мА)		не прим.	10%	Вых. Imax 35 мА
Частота* (1,00...11 Вп-п)
100 Гц	1,0...110,0 Гц	0,1 Гц	0,2%+2 емр	Прямоугольная форма, скважность 50%
1 кГц	0,1...1,100 кГц	1 Гц
10 кГц	1,0...11,0 кГц	0,1 кГц
Имитация сопротивления
400 Ом	0 Ом...400,0 Ом	0,1 Ом	0,2%+4 емр	диапазон тестового тока ±0,5...3 мА³
Имитация статической характеристики термопары
R	- 40...1760 °C	1 °C	0,2%+3 емр 0,2%+2 емр	(<100 °C)
S	- 200...1760 °C
B	400...1800 °C			(>100 °C)
K	- 200...1370,0 °C	0,1 °C	0,2%+20 емр 0,5%+10 емр	(<=-100 °C)
E	- 200...1000,0 °C
J	- 200...1200,0 °C
T	- 200 ...400,0 °C			(>-100 °C)
N	- 200...1300,0 °C
Имитация статической характеристики термосопротивления
PT100	- 200...850 °C	0,1 °C	0,2%+6 емр	тестовый ток ± 1 мА
Cu50	- 50...150 °C
Примечание: ¹ - измерение TRMS – сигнал произвольной формы; ² - при измерени частоты <3 Гц – показания на дисплее обнуляются; ³ - при токе 0,1...0,5 мА к эмулируемому значению сопротивления добавляется доп. погрешность (0,1 Ом); * выдается набор прямоугольных импульсов заданной частоты и амплитуды в диапазоне допустимых настроек.
Параметр		Значение
Общие характеристики
Питание		6 В (4 шт. х 1,5 В, тип АА/ LR6)
Условия эксплуатации		0... 40 °C (≤85%)
Условия хранения		-20... +600 °C (≤ 90%)
Время прогрева		10 мин
Исполнение		МЭК 61010-1; максимальное напряжение вход – до 1000 Впик; выход – до 30В макс. (пост), класс IP65
Дисплей		ЖКИ, 68 х 50 мм (2-х строчный)
Скорость измерений		20 изм/с («Быстро»/ F), 5 изм/с («Медл.»/ S)
Подсве тка		Есть (10 с – зав. уставка), регулируется, предусмотрена возможность блокировки
Автовыключение		10 минут (APO – зав. уставка), регулируется, предусмотрена возможность блокировки
Ресурс батарей		100 ч (для всех измерений), режим Источник - 50ч, режим эмуляции т/петли (Source) - 2,5 ч
Габаритны размеры		206 х 97 х 60 мм
Масса		500 г.

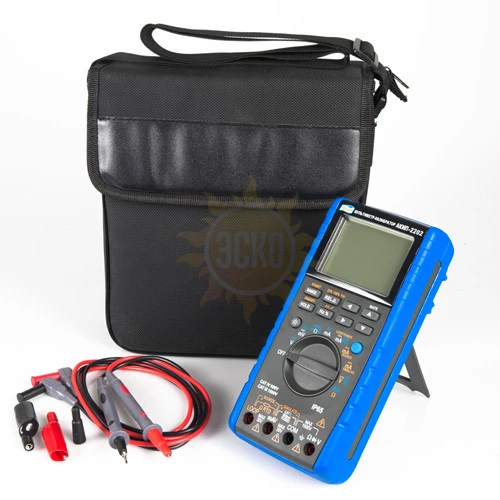

Комплектация АКИП-2202

№	Наименование	Количество
1	Мультиметр-калибратор АКИП-2202	1
2	Измерительный провод красный	1
3	Измерительный провод черный	1
4	Пластиковые съемные наконечники	2
5	Зажим крокодил в резиновой изоляции красный	1
6	Зажим крокодил в резиновой изоляции черный	1
7	Предохранитель	2
8	Инструкция по эксплуатации (на CD-диске)	1
